车载低音炮专用MTX801D功放结构设计

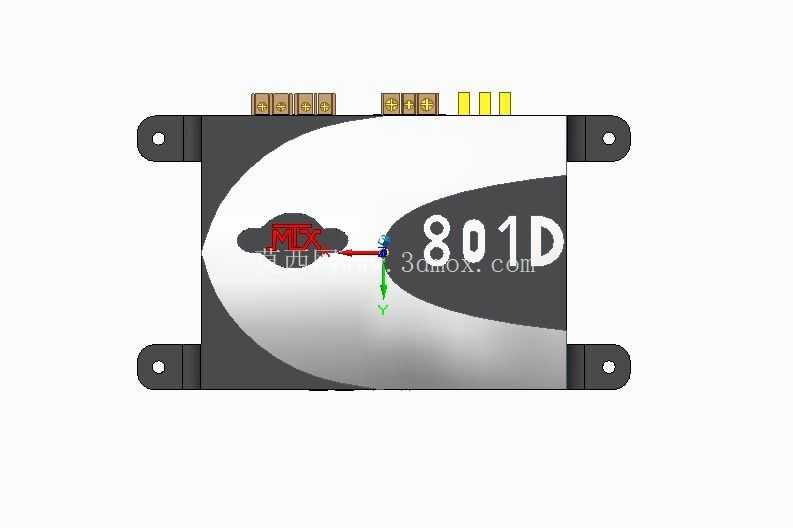

　　做车载音响改装结构设计快十二年，经手的车载功放模型不下百款，这款MTX Thunder 801D的结构设计，是我见过同功率段里对车载安装场景适配度极高的一类。先从实际装车场景说起，这类单声道D类功放核心用途是驱动车载无源低音炮，不管是尾箱倒模安装、座椅下方隐蔽安装，还是备胎坑内嵌安装，它的结构边界都做了针对性的适配。首先看安装固定结构，机身两侧延伸出带安装孔的固定耳，孔位间距是按照车载改装通用安装孔距设计的，不需要额外做转接支架，直接用自攻螺丝或者M6螺栓就能固定在木质安装垫板、金属安装支架上，固定耳的厚度做了2.5mm的加强处理，车辆行驶过程中持续颠簸也不会出现固定耳断裂、机身移位的问题，毕竟车载设备的抗振性能是第一优先级，很多民用功放放到车上用不了半年就出接触不良的问题，大多是固定结构强度不足导致的。再看机身外形的尺寸边界，整体是扁平长方体结构，上盖做了弧形冲压造型，不是纯平面的盖板，这个设计不是为了好看，一方面弧形结构的钣金刚度比平面高1.6倍左右，车辆行驶中产生的共振不会让上盖发出异响，另一方面弧形凸起的位置刚好覆盖内部功率管的散热基板，给散热结构预留了足够的空间，不需要额外增加机身整体高度就能放下更大尺寸的散热铝块，整机高度控制在42mm以内，这个尺寸刚好能塞进绝大多数乘用车前排座椅下方的空隙，不用占用尾箱宝贵的储物空间，这一点在紧凑型轿车的音响改装里实用性非常强。

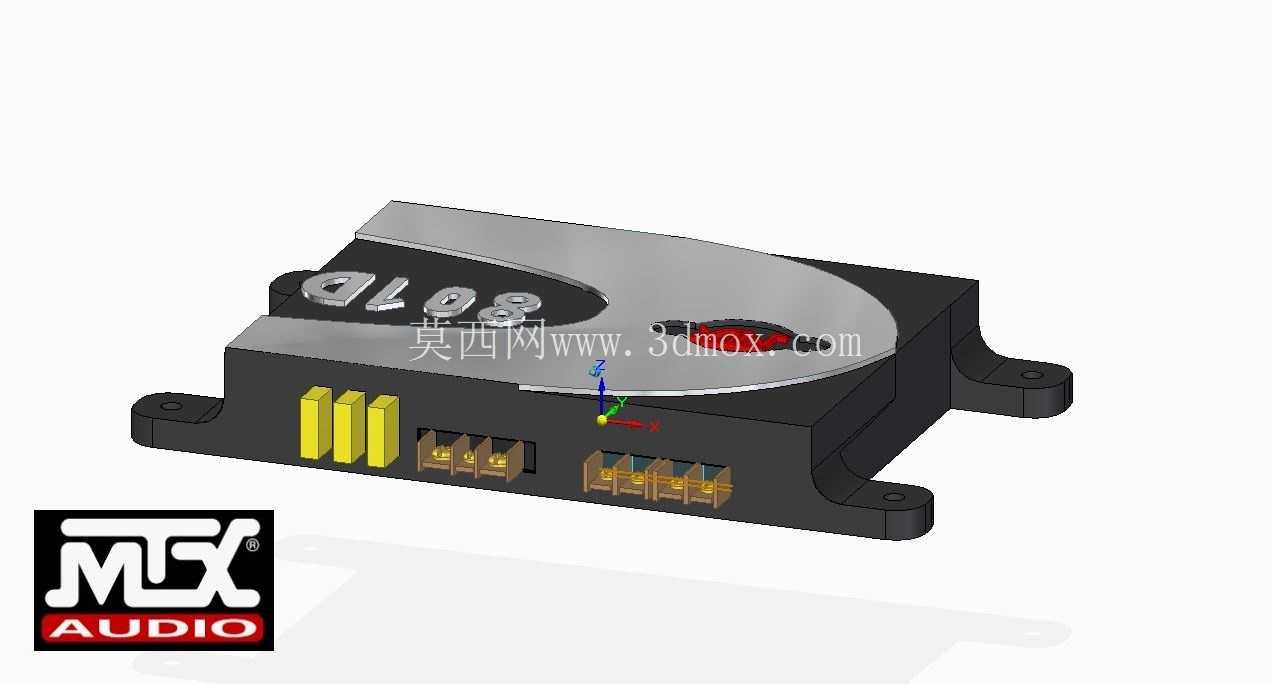

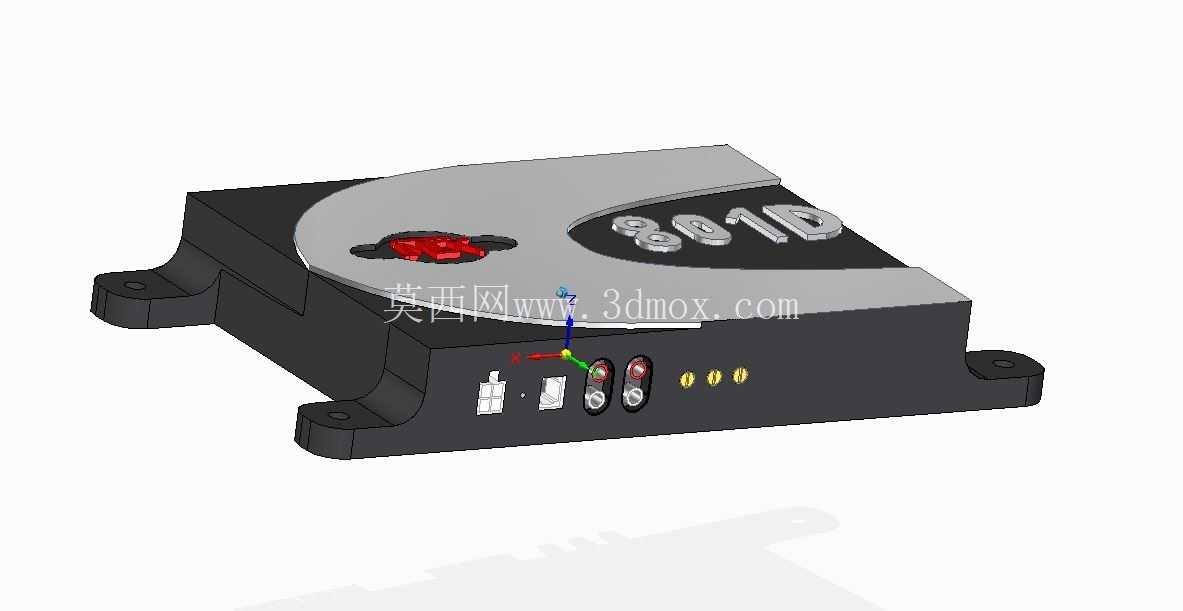

　　接口部分的布局也完全是按照车载布线逻辑设计的，电源输入接口、信号输入接口、喇叭输出接口全部布置在机身同一侧的端面上，改装的时候所有线材都从同一侧走线，不会出现线材绕机身一圈导致的布线杂乱、线材被机身压住磨破绝缘层的问题，接口的接线端子全部采用插拔式带锁止结构的大电流端子，电源端子能过60A的持续电流，满足800W峰值功率输出时的大电流需求，喇叭输出端子适配4-8AWG的喇叭线，大动态输出时不会因为线径不足产生功率损耗。信号输入部分除了常规的RCA低电平输入，还预留了高电平输入接口，可以直接对接原车主机的喇叭输出信号，不需要额外加装高转低转换器，减少了信号链路的损耗，也降低了改装的布线复杂度。

　　内部结构的设计思路也完全围绕车载使用场景做了优化，功率管直接锁附在一体化压铸的铝质散热底座上，散热底座和机身下壳是一体成型的，比分体式散热结构的热传导效率高30%以上，长时间大音量播放低音的时候，散热底座能把功率管产生的热量快速均匀传导到整个机身外壳，不会出现局部过热导致的功率管烧毁、输出功率骤降的问题。电路板的固定全部采用带橡胶减震垫的铜柱固定，车辆行驶中的振动不会直接传递到电路板上，避免了长期振动导致的元器件虚焊、接插件松脱的问题，电路板上的大电容、功率电感等重型元器件都额外打了硅胶固定，不会因为振动出现引脚断裂的情况。

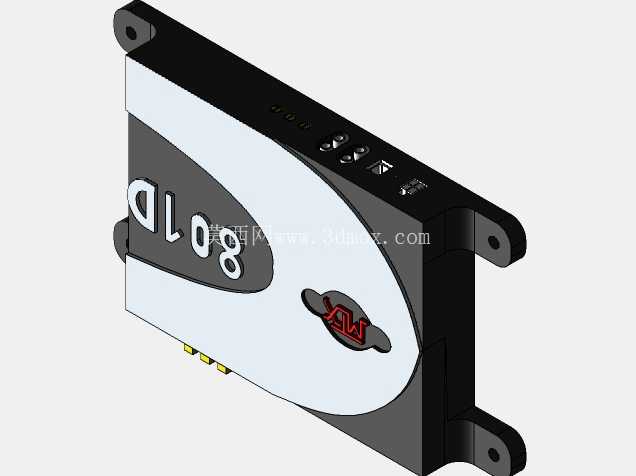

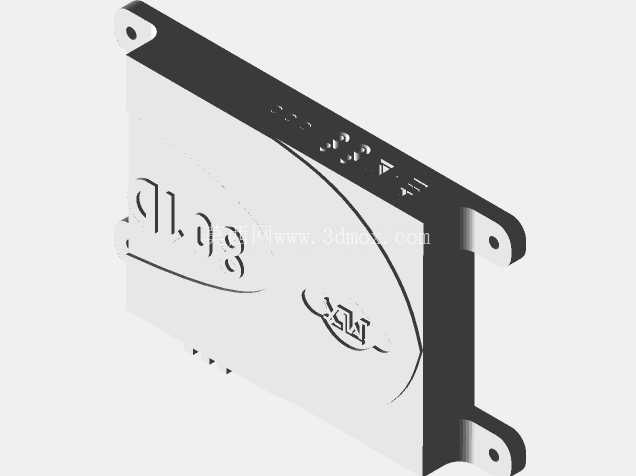

　　上盖表面的801D标识是冲压成型后做的镀铬处理，不是印刷的贴纸，长期使用不会出现标识磨损脱落的问题，机身外壳全部采用防静电喷塑处理，既可以防止车身静电对内部电路产生干扰，也能避免潮湿环境下外壳生锈。从三维建模的角度来说，这个模型的结构细节还原度很高，固定耳的安装孔做了沉台设计，螺栓固定后螺栓头不会突出安装面，接口的位置、端子的尺寸都和实物完全一致，做改装方案设计的时候，可以直接把这个模型导入装配环境，模拟安装位置、预留布线空间，检查和周边车载部件的干涉情况，不用反复测量实物尺寸，能大幅提升改装方案的设计效率。另外这个模型的细节还还原了侧面的品牌标识位置、接口旁的功能标注位置，做结构验证的时候可以直接核对丝印位置是否和结构干涉，不用后期再调整结构。很多车载功放的三维模型只做了外形轮廓，忽略了安装结构、接口位置、散热结构的细节，实际用来做装配验证的时候根本没法用，这个模型的结构精度完全能满足改装结构设计、安装位置校核、支架定制设计的需求，不管是做车载音响改装的结构工程师，还是做汽车电子配件开发的设计人员，都可以直接参考这个模型的结构设计逻辑，优化同类产品的安装适配性、抗振性能和散热性能。
