蓝星家用空调手持遥控器逆向结构设计

这款手持遥控终端是家用分体式空调的人机交互核心部件，日常使用场景覆盖住宅客厅、卧室、小型办公隔间等民用空调部署区域，用户通过按键操作完成空调运行模式切换、温度调节、风速设定、风向调整等核心指令的发射，设备依靠红外信号与室内机主控板完成通讯，无需额外布线即可实现3-8米范围内的无接触控制，适配壁挂式、立柜式等多数主流家用空调机型的交互需求。

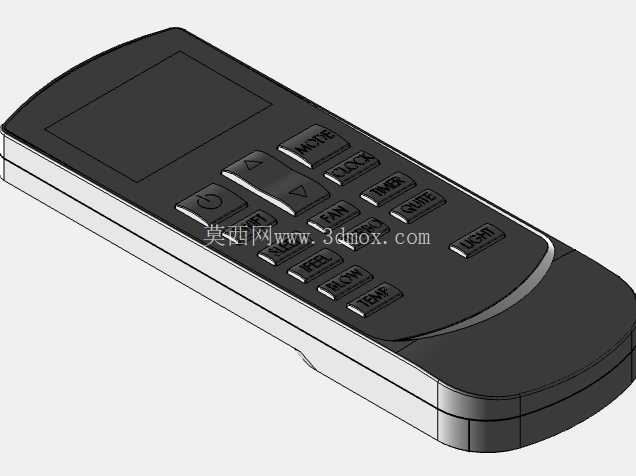

从结构设计逻辑来看，整体采用上下两瓣式塑料壳体拼接方案，壳体边缘做了0.8mm的止口搭接结构，配合内部4颗M1.2自攻螺丝完成紧固，既保证装配后接缝均匀无错位，也能满足日常手持跌落时的结构强度要求，避免壳体受冲击开裂。壳体曲面完全贴合成年人手掌自然握持的弧度，握持区域厚度控制在22mm，单手握持时食指可自然搭放在侧边防滑纹理处，长时间操作也不会产生明显的硌手感，符合手持类消费电子的人机工程设计准则。

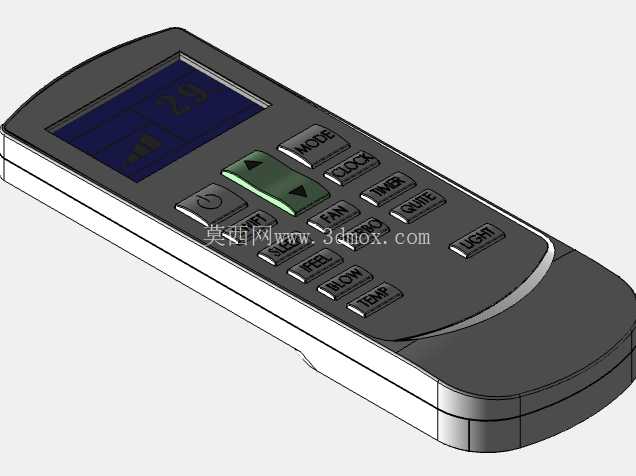

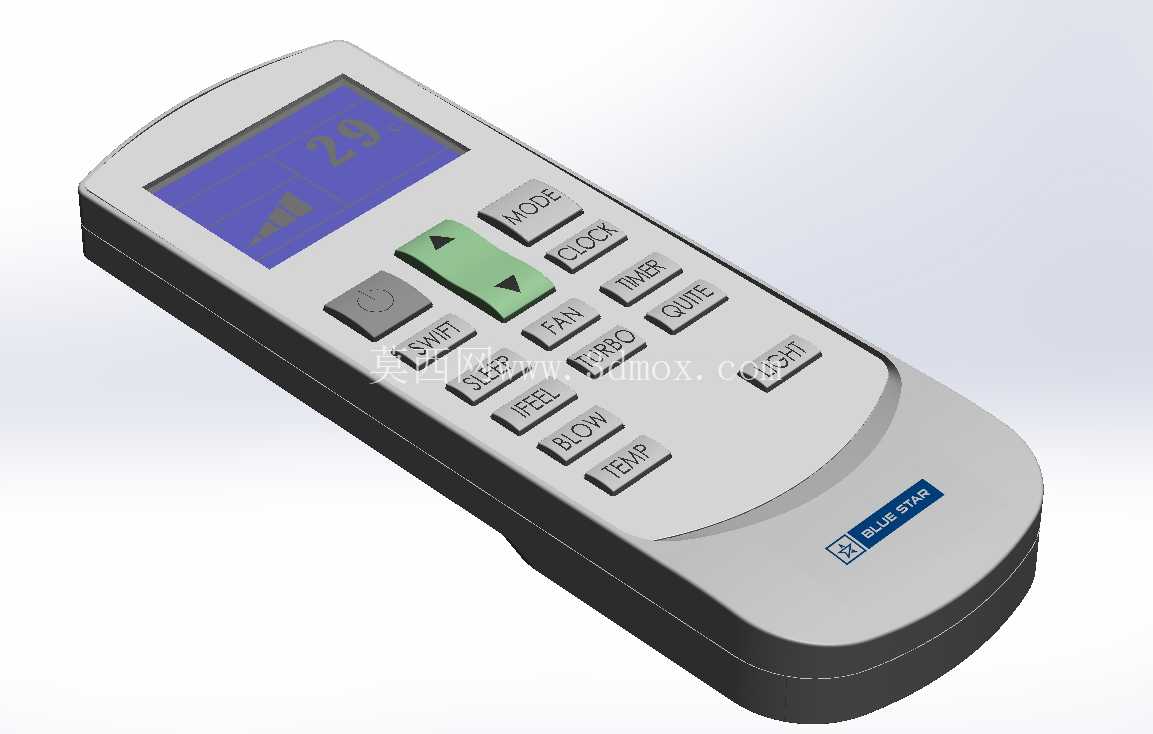

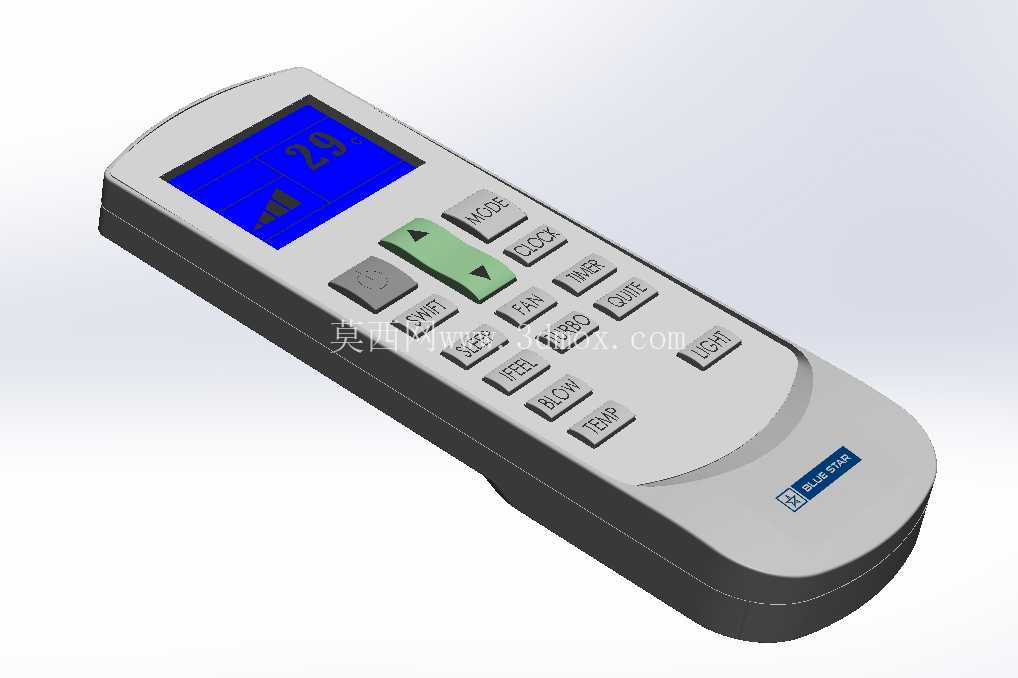

按键区域做了明确的功能分区，最上方是29英寸段码式LCD显示屏，屏幕周边做了1.2mm的下沉式台阶，用来贴合透明视窗镜片，镜片背面印刷半透黑油墨，既可以遮挡屏幕周边的结构缝隙，也能保证显示内容在强光下依旧清晰可读。屏幕下方设置了突出的绿色摇杆式开关，作为模式切换的核心操作件，摇杆行程控制在1.5mm，操作反馈清晰，周边环绕排布温度加减、风速调节、定时、开关等功能按键，单个按键尺寸不小于8*8mm，按键间隙预留1.5mm，避免操作时出现误触，每个按键下方都对应独立的硅胶导电胶触点，配合PCB板上的碳膜触点完成信号触发，按键寿命可达10万次以上，满足日常高频使用的耐久性要求。

逆向建模过程中，先通过实物扫描获取壳体外表面的点云数据，再对按键安装位、电池仓、PCB固定柱等内部结构进行实测校准，电池仓设置在壳体下半部分，可容纳两节7号干电池，仓盖采用卡扣式结构，无需额外螺丝即可开启更换电池，仓体周边做了环形密封筋，配合0.5mm厚的EVA泡棉密封圈，可达到日常防泼溅的要求，避免桌面洒水渗入内部造成电路短路。红外发射头设置在遥控器顶端，发射头前方的壳体区域做了无遮挡的透明窗口，保证红外信号的发射角度覆盖水平±60度范围，用户无需精准对准空调室内机接收窗即可完成指令传输。

壳体表面采用细晒纹处理，既可以避免日常使用留下指纹划痕，也能提升握持时的摩擦力，减少滑落风险。所有按键的字符采用激光镭雕工艺，长期使用不会出现字符磨损脱落的问题。整体装配完成后，整机重量控制在85g左右，长时间手持操作不会产生负重感，壳体边角全部做R2以上的圆角过渡，没有尖锐棱角，避免日常拿取时划伤手部。内部PCB板通过3个十字定位柱与壳体完成限位，定位柱高度预留0.2mm的装配间隙，避免螺丝锁附时压伤PCB板上的贴片元件，电池仓正负极接触片采用0.3mm厚的磷铜片冲压成型，表面镀镍处理，既保证导电性能稳定，也具备足够的弹性，长期使用不会出现接触不良的问题。
