Dunaferr DV75炼铁厂蒸汽锅炉结构

　　在长流程钢铁生产的炼铁工序区域，这类蒸汽锅炉是衔接副产煤气消纳与厂区蒸汽管网供给的核心热力设备，区别于常规燃煤工业锅炉，它的燃料适配逻辑完全围绕冶金厂区的副产气特性搭建，可直接消纳高炉冶炼过程产出的低热值高炉煤气、焦炉产出的中热值焦炉煤气，也可灵活切换天然气、重油等备用燃料，适配炼铁工序不同生产阶段的副产气波动工况，避免副产煤气直接放散造成的能源浪费与环保风险，同时为厂区工艺生产、采暖、动力拖动提供稳定的蒸汽供给。

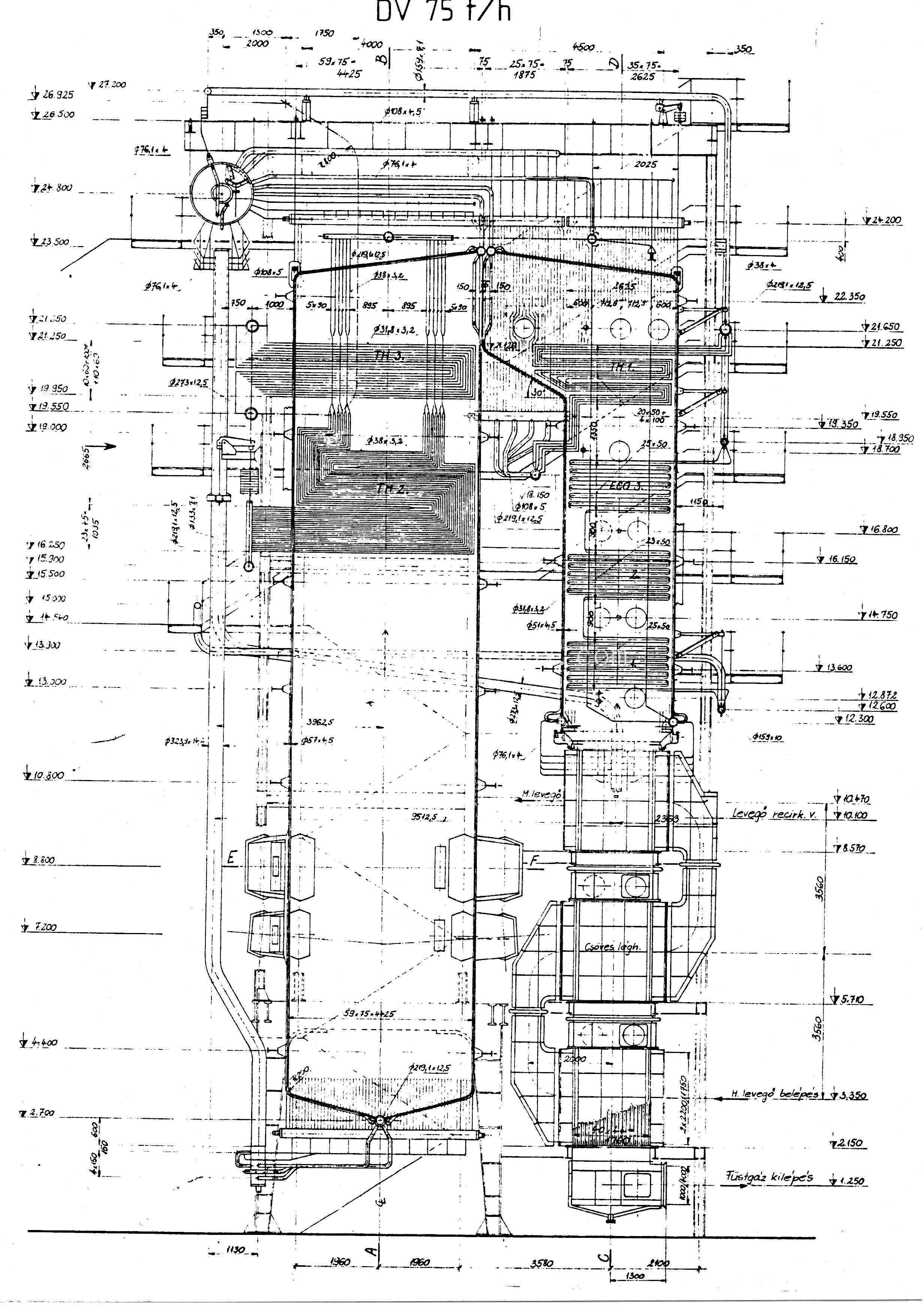

　　从结构设计逻辑来看，整套锅炉采用膜式壁结构围成炉膛空间，炉膛内部根据燃料燃烧特性布置了对应的燃烧器接口，不同燃料的燃烧器可根据厂区气源情况灵活选配，炉膛出口依次衔接水平烟道与尾部竖井烟道，过热器管束分级布置在烟道不同温度区间，高温段过热器布置在炉膛出口烟温最高区域，低温段过热器向尾部烟道延伸，同时预留了省煤器、空气预热器的安装接口，可根据厂区热效率需求灵活配置受热面模块，整套受热面采用支撑与悬吊结合的固定方式，水冷壁区域通过刚性梁形成整体框架，抵消炉膛内部燃烧压力波动带来的结构形变，管道支撑环节采用平衡式双臂千斤顶结构，这种支撑设计可在受热面管道受热膨胀时提供自适应的位移补偿，避免刚性支撑造成的管道应力集中，大幅降低长期高温运行下的管道焊缝开裂风险，相比常规固定支撑结构，更适配这类长期变工况运行的工业锅炉，减少运维阶段的结构检修工作量。

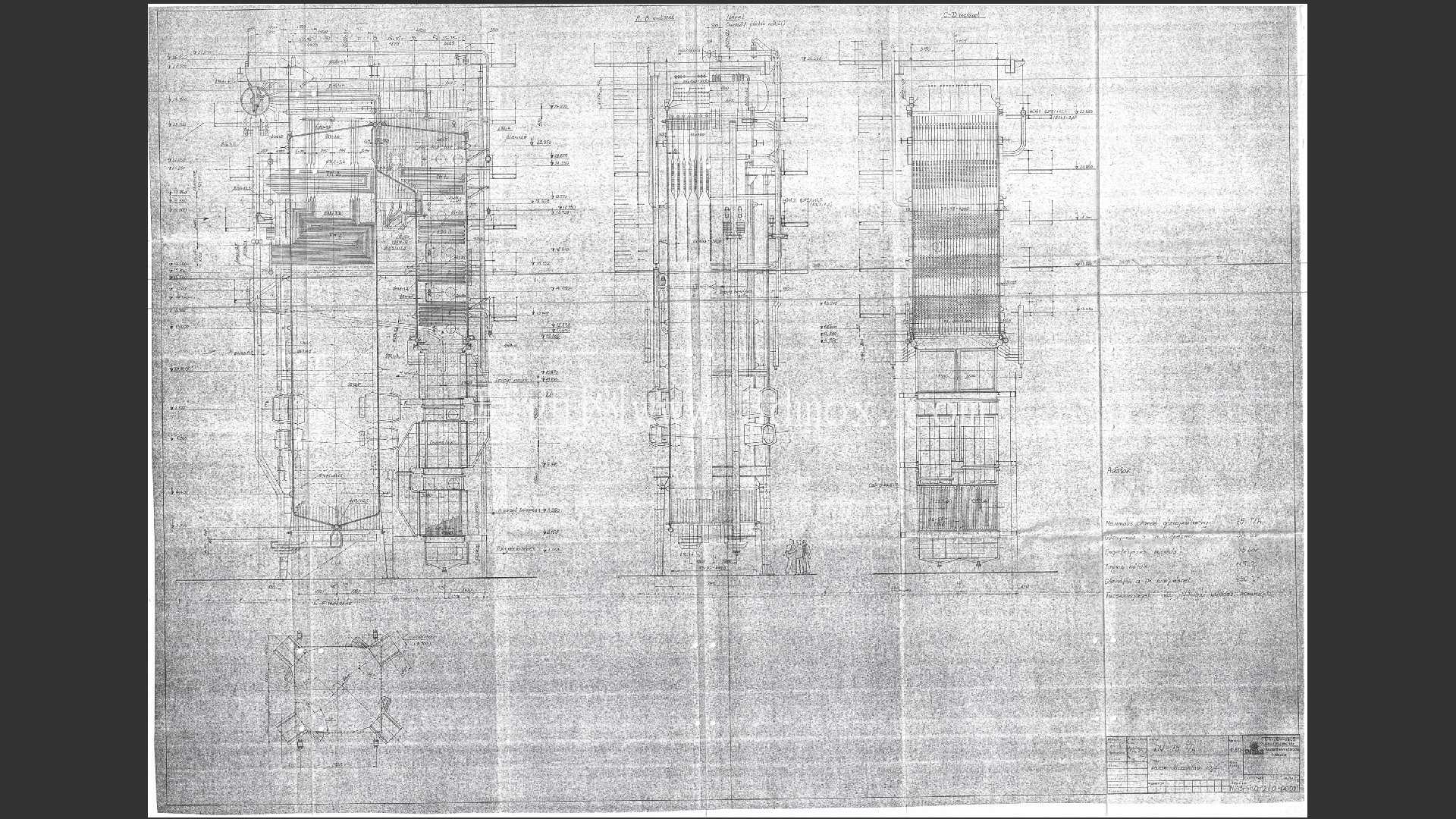

　　从安装边界与外形尺寸来看，整套锅炉采用露天布置的钢架支撑结构，主钢架沿锅炉宽度方向对称布置，立柱间距根据受热面模块的吊装需求预留了足够的检修通道，锅炉本体的宽度方向需预留燃烧器安装与检修的操作空间，深度方向需衔接尾部烟道的除尘、引风设备接口，顶部需考虑汽包吊装的作业高度，底部出渣区域需匹配炼铁厂区的渣处理输送设备接口，所有外部管道接口的标高与厂区现有蒸汽管网、给水管道、煤气管道的接口标高做了适配设计，可直接对接厂区现有管线，无需额外做大规模的管线改道。设备运行时，给水经省煤器预热后进入汽包，通过下降管分配到水冷壁各下联箱，在水冷壁管内吸收炉膛辐射热形成汽水混合物回到汽包，经汽水分离装置分离出的饱和蒸汽进入过热器进一步加热到额定参数，最终输出的蒸汽参数为75t/h蒸发量、38bar工作压力、450℃蒸汽温度，可直接接入厂区中压蒸汽管网，供汽轮发电机组拖动、工艺加热、冬季采暖等多场景使用。

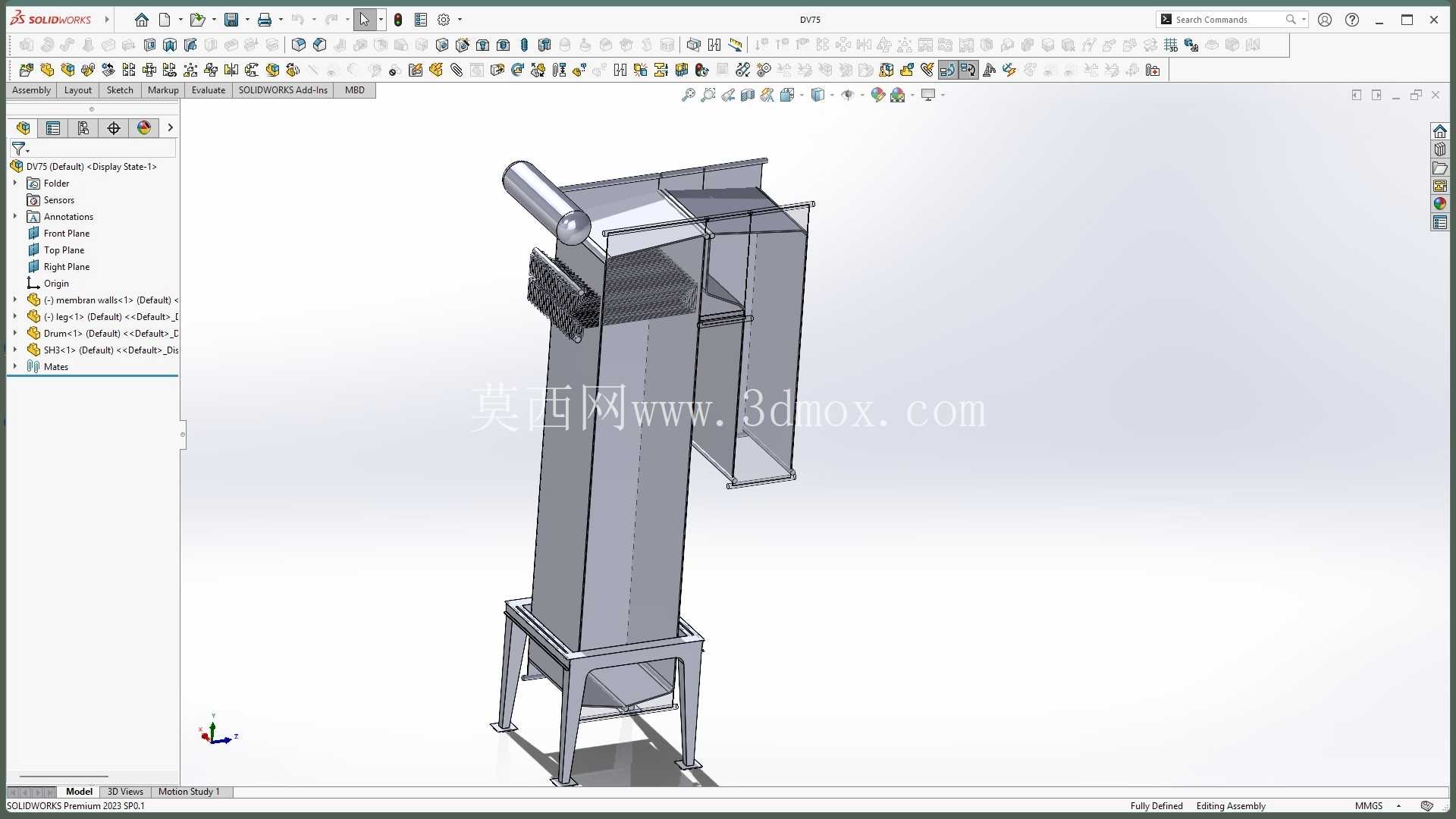

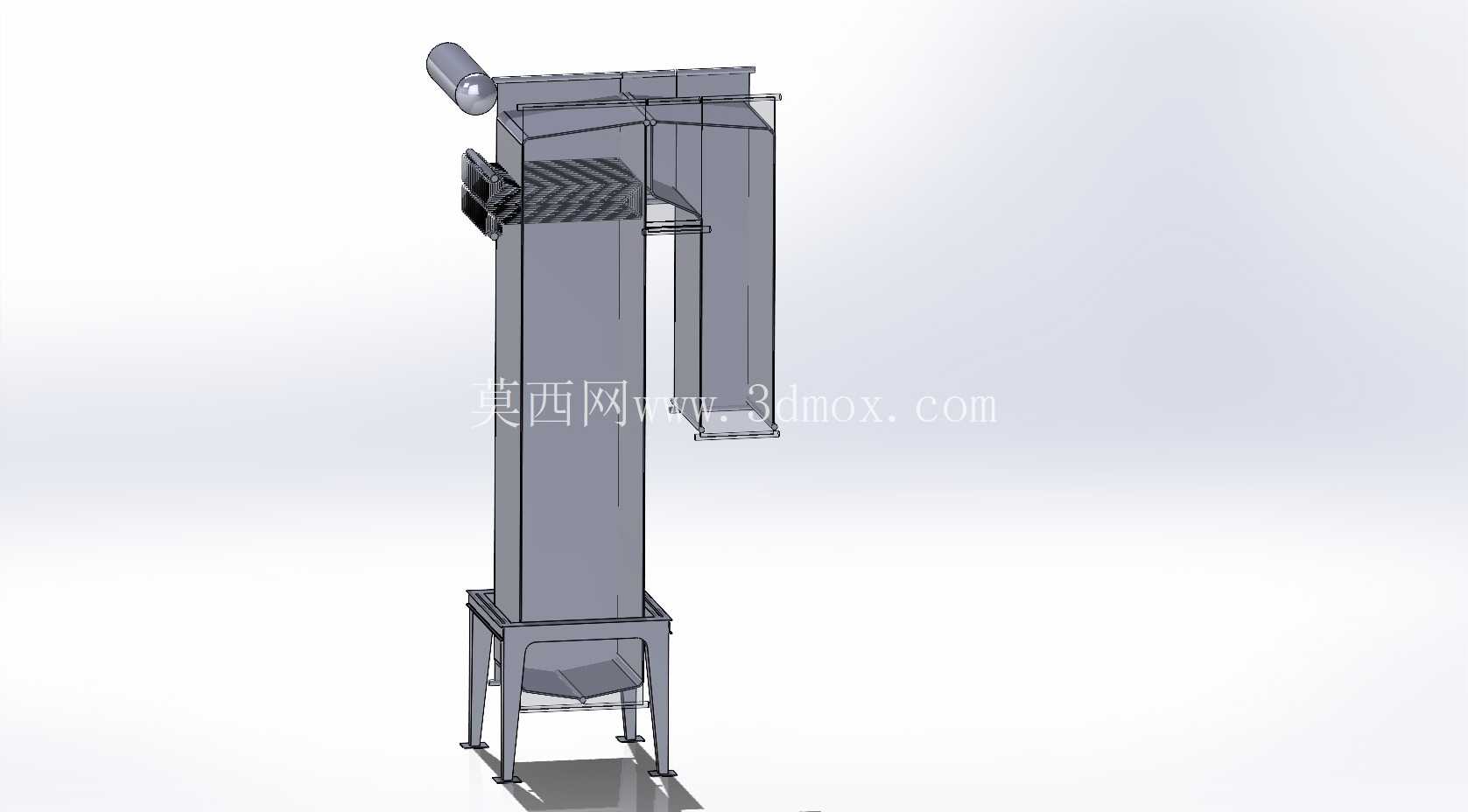

　　整套结构建模完整还原了水冷壁、汽包、过热器、刚性梁、管道支撑等核心部件的相对位置与连接关系，没有做过度的简化处理，每个受热面管束的排布间距、管卡固定位置都和实际工程设计保持一致，可作为热力设备选型参考、锅炉结构原理教学、同类型设备改造设计的三维参照，建模过程中对不同温度区域的受热面材质做了隐性的区分设计，高温段过热器区域的部件壁厚、材质选型都对应高温工况的强度要求，水冷壁区域的鳍片焊接结构也做了细节还原，能直观看到膜式壁的密封结构形式，方便结构设计人员理解这类工业锅炉的受力逻辑与热膨胀补偿思路，在做同类型锅炉的改造设计时，可直接参照该模型的结构排布，校核管道接口位置、支撑结构受力点、受热面布置间距，减少前期方案设计的重复建模工作量。
