带DIN1092法兰的煤粉塔式锅炉结构

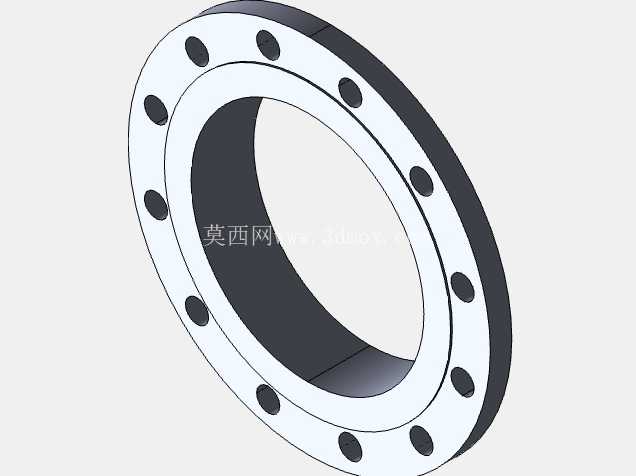

　　该模型还原的煤粉塔式锅炉，是大型火力发电、集中供热场站的核心燃烧换热设备，区别于传统π型布置锅炉，塔式结构将炉膛、过热器、再热器、省煤器等受热面沿垂直方向依次布置，可大幅减少烟气转弯带来的受热面局部磨损问题，尤其适配高灰分煤粉的燃烧工况，在百万千瓦级超超临界机组、区域大型热源厂中应用广泛。模型还原的法兰接口采用DIN 1092标准PN16压力等级、DN250通径设计，该接口主要用于锅炉本体与外部煤粉输送管道、疏水管道、取样管路的连接，PN16的压力等级可覆盖锅炉中低压辅助管路的工作压力需求，DN250的通径可满足额定负荷下的煤粉输送流量要求，避免管路节流带来的输送阻力升高、煤粉沉积堵管等问题。

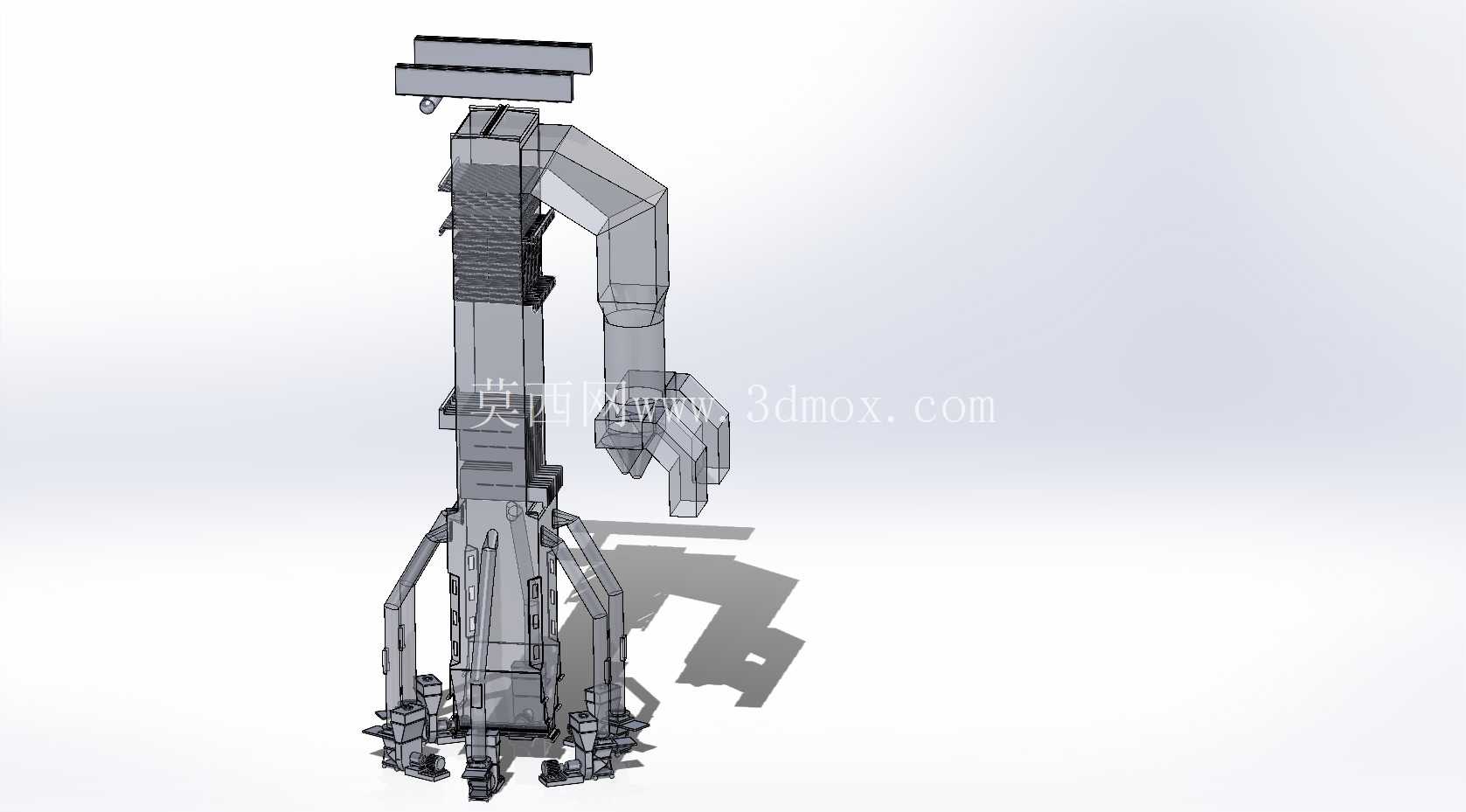

　　从结构设计逻辑来看，模型整体采用立式塔式受力体系，底部设置多组支撑腿结构，支撑腿沿锅炉本体圆周方向均匀分布，将锅炉本体、内部受热面、存积灰渣的总载荷均匀传递至基础承台，支撑腿与本体连接处设置加强筋结构，可抵消锅炉启停过程中热胀冷缩带来的附加应力，避免焊缝处出现疲劳开裂。上部的水平接口结构为煤粉入口与一次风接口，接口位置设置在炉膛上部侧方，可让煤粉与一次风混合物切向进入炉膛，在炉膛内部形成旋流燃烧场，延长煤粉在炉膛内的停留时间，保证煤粉充分燃尽，降低飞灰含碳量。

　　模型中部的分段式结构对应锅炉不同受热面区段，从下到上依次为冷灰斗、燃烧区、过热器区、省煤器区，各段之间采用法兰加密封垫的连接形式，既方便厂内分段制造、运输，也便于后期检修时对局部受热面进行更换，无需对整台锅炉进行破坏性拆解。冷灰斗区域采用倾斜角度大于55度的斜面设计，可让燃烧后形成的大颗粒灰渣依靠自重滑落至底部排渣口，避免灰渣在受热面堆积造成结焦、传热效率下降。

　　从安装边界来看，模型还原的锅炉整体为立式长轴结构，安装时需要预留顶部的受热面吊装空间、侧方的管道连接操作空间、底部的排渣设备安装空间，DN250法兰接口的连接螺栓孔分布圆、密封面尺寸完全符合DIN 1092标准要求，现场安装时可直接与同标准的预制管道进行对接，无需额外加工转接法兰。在建模逻辑上，该模型优先还原了锅炉的整体受力框架、接口位置、关键功能段的外形尺寸，对于内部密集的受热面管束做了简化处理，既可以满足厂区布置规划、管道对接碰撞检查的需求，也能用于锅炉安装施工前的技术交底，让施工人员直观理解设备的结构组成与安装顺序。在实际工程应用中，这类塔式煤粉锅炉对安装的垂直度要求较高，模型中底部支撑腿的可调结构也做了还原，安装时可通过调整支撑腿的高度来校准锅炉本体的垂直度，避免因垂直度偏差导致内部受热面受力不均、汽水循环阻力异常。此外，模型侧方的走梯与平台安装接口也做了预留，后期可根据现场巡检需求加装附属平台，无需在锅炉本体上额外焊接支架，减少对锅炉本体承压结构的破坏。
