3吨定柱式360度旋臂起重设备结构

这款定柱式旋臂起重设备，核心适配车间内小范围定点高频物料转运场景，常见于机加工工位工件上下料、装配线重型部件移位、仓储区域重型货物的短距离调运作业，可覆盖以立柱为圆心的圆形作业区域，弥补了桥式起重机大跨度覆盖但小范围调度灵活性不足、电动葫芦移动范围受限的痛点，尤其适合单工位固定作业半径内的重复起重作业，无需占用大面积厂房顶部承重结构，安装门槛远低于大型桥式起重系统。

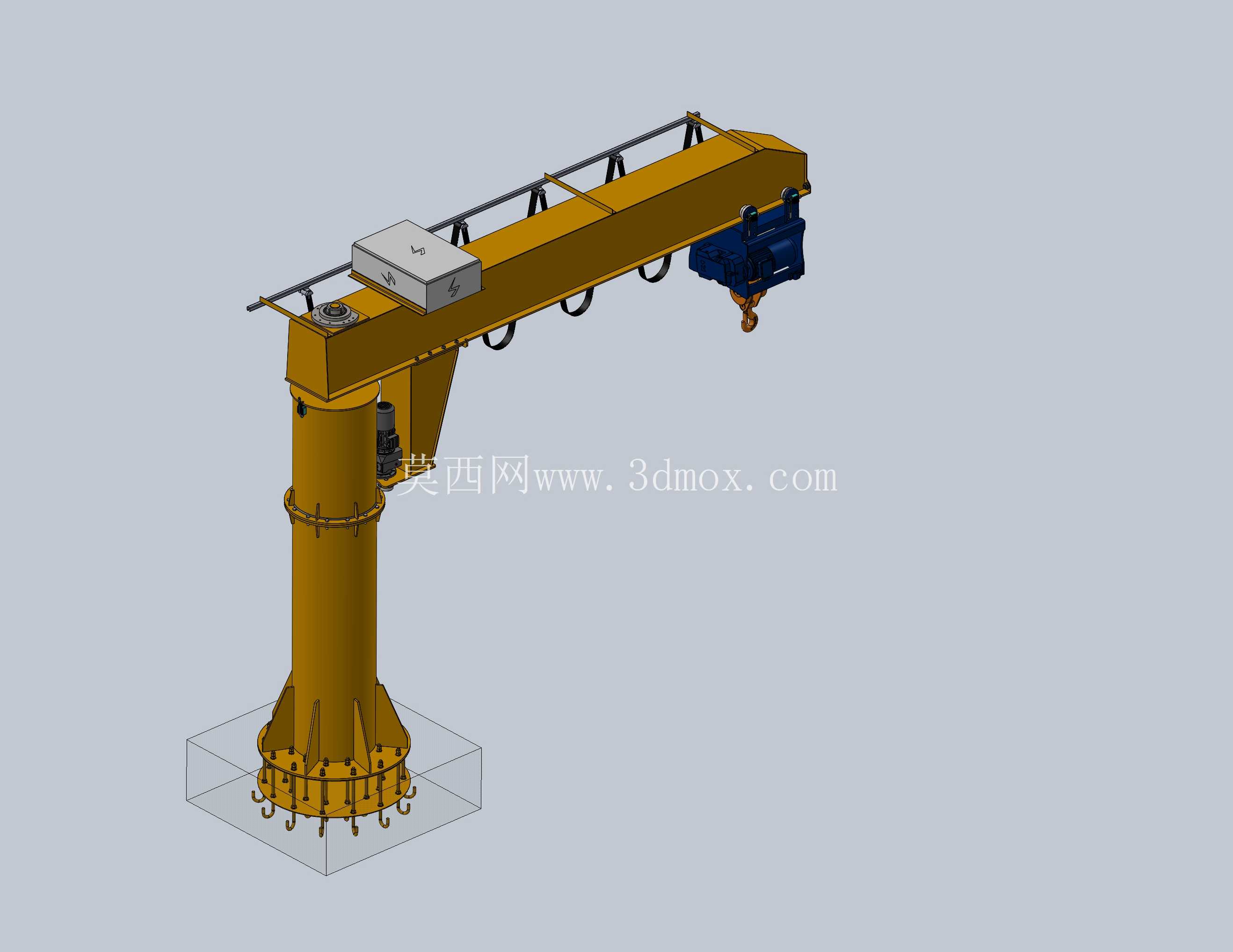

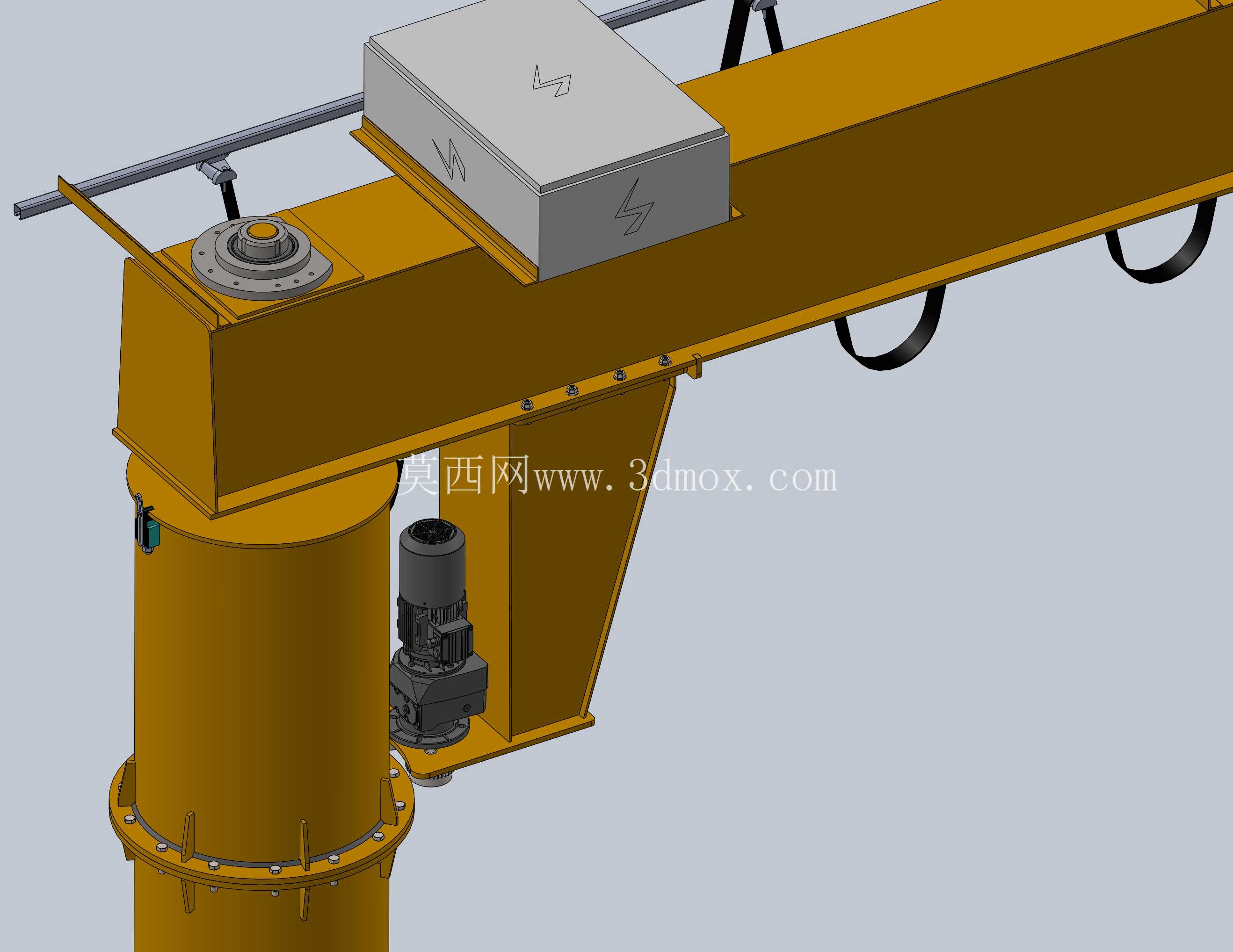

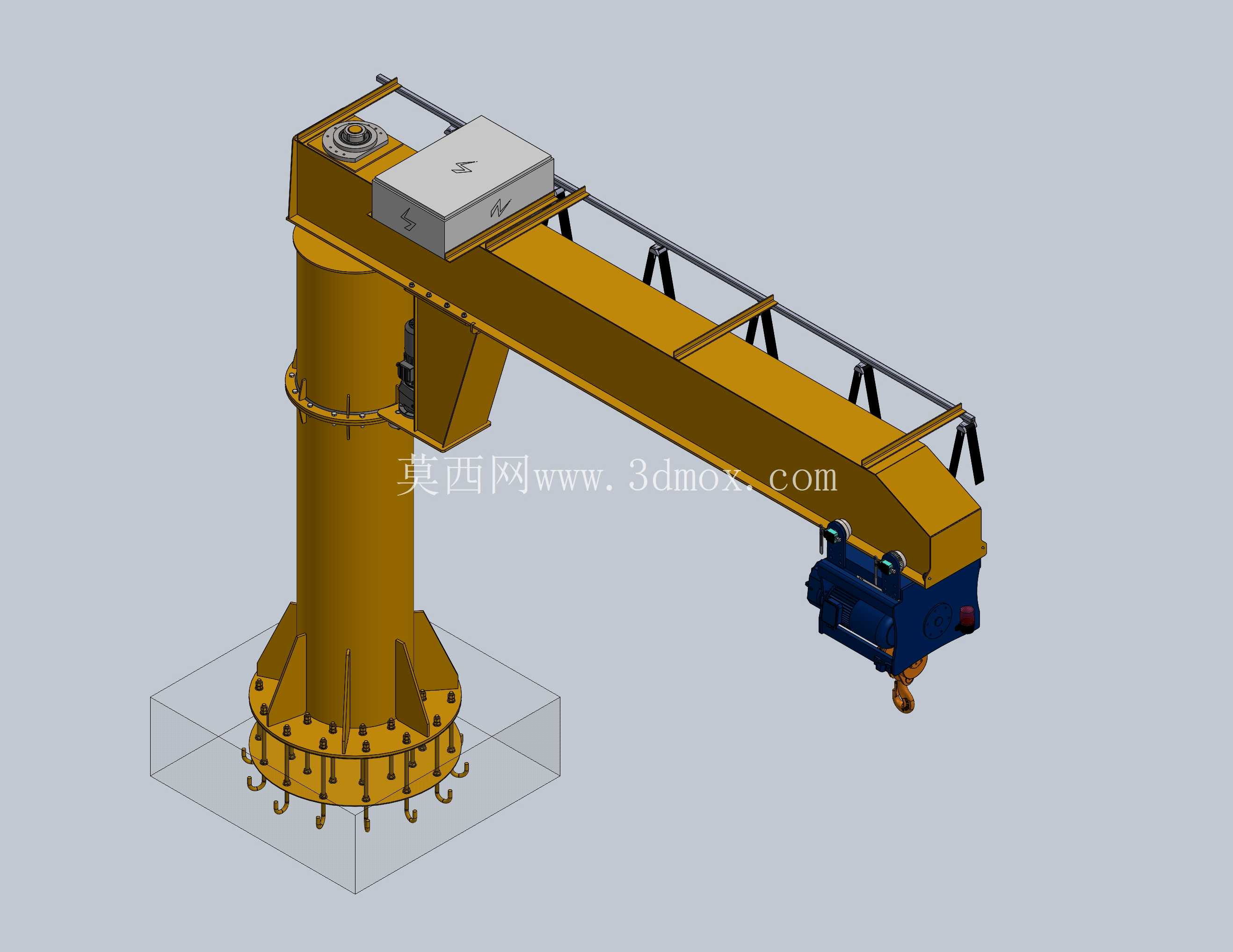

设备整体采用立柱加悬臂的经典承载结构，底部为方形混凝土基础预埋安装座，通过圆周均布的高强度螺栓与立柱法兰盘刚性连接，安装时需保证基础平面水平度偏差不超过千分之一，避免立柱承载后出现偏载力矩引发结构变形。立柱为厚壁无缝钢管焊接结构，内部设置多道环形加强筋，顶部配置回转支撑轴承，可实现悬臂360度全范围回转，回转阻尼经过调校，空载转动时无卡滞，满载状态下可通过手动或配套电动驱动机构平稳回转，不会出现溜车、偏摆问题。悬臂采用箱型梁焊接结构，相比工字梁具备更好的抗扭性能，梁体上沿铺设工字钢轨道，供电动葫芦沿悬臂长度方向移动，悬臂下方设置斜拉加强筋连接悬臂远端与立柱上部，抵消悬臂满载时产生的下挠力矩，保证额定载荷下悬臂下挠量控制在国标允许范围内，不会影响葫芦行走精度。

设计阶段优先考虑了现场安装的便捷性，整体结构拆分为立柱、悬臂、电动葫芦、电气控制箱四个大部件，运输时可分体装车，现场仅需完成立柱与基础的锚固、悬臂与立柱回转支撑的对接、电气线路的接驳即可投入使用，无需大型吊装设备长期驻场。悬臂的有效作业半径可根据实际工位需求调整选型，覆盖范围从3米到7米可选，对应不同的额定起升重量，本次设计的3吨规格对应5米作业半径，可满足绝大多数机加工、装配工位的物料调运需求，起升高度可根据厂房净高定制，从3米到6米不等，适配不同层高的工业厂房。

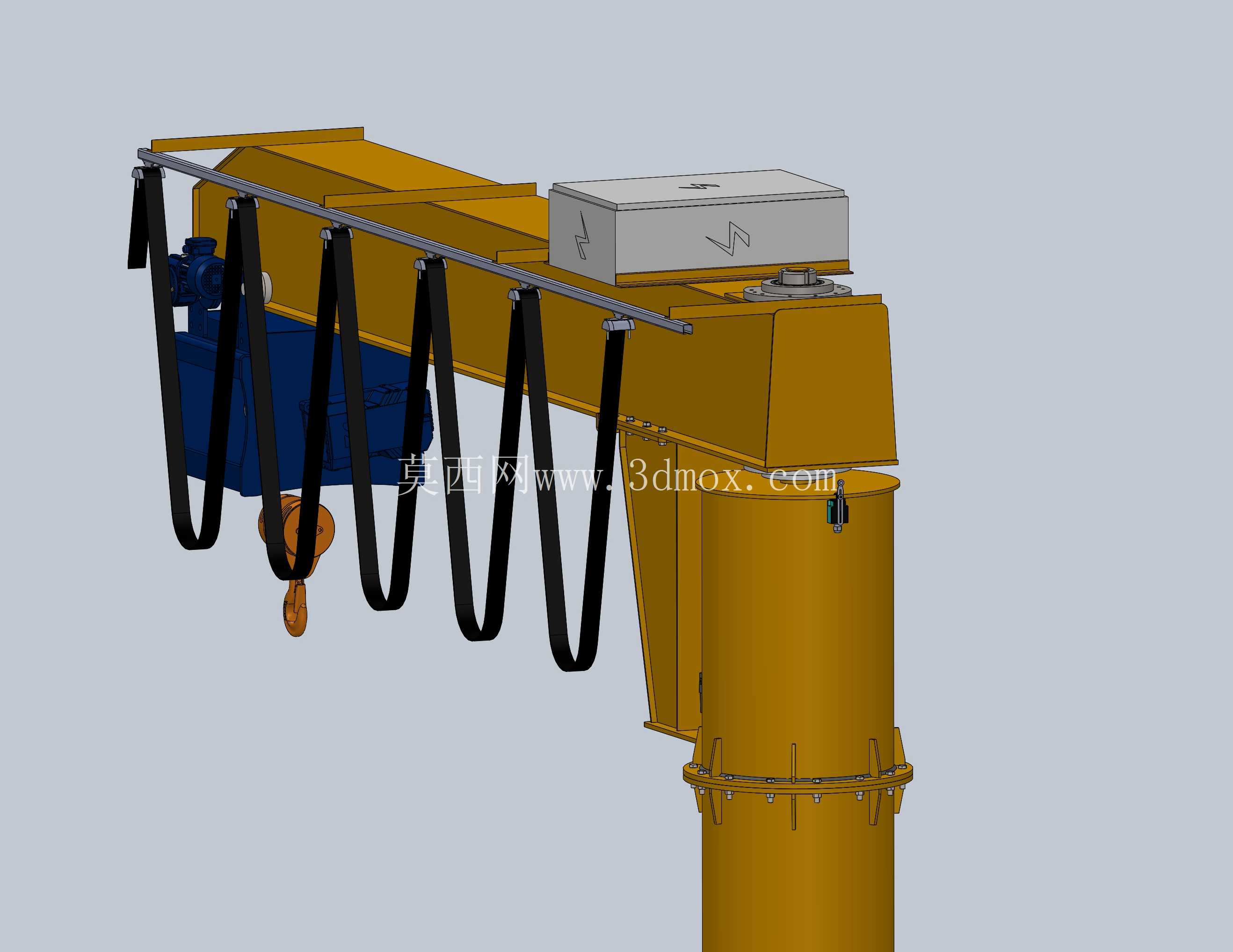

电动葫芦采用低净空设计，尽可能压缩葫芦本体占用的垂直空间，提升有效起升高度，葫芦运行机构配置双侧导向轮，避免行走时出现啃轨、脱轨问题，起升机构配置制动器，断电时可自动锁止，防止重物坠落，配套的电气控制箱安装在立柱中部便于操作的高度，设置急停按钮、上下限位保护、过载保护装置，当起吊重量超过额定载荷的1.1倍时，设备会自动切断起升回路，避免过载引发结构失效。悬臂的回转部位设置可调节限位挡块，用户可根据现场实际障碍物位置，限定悬臂的回转范围，避免作业过程中碰撞周边设备、墙体，提升作业安全性。

从结构受力角度来看，立柱底部承受的载荷包含垂直方向的额定起重量、设备自重，以及悬臂伸出时产生的倾覆力矩，因此基础设计时需根据现场地质条件核算基础承载能力，若车间地面为加厚混凝土地面且配筋率满足要求，可直接采用膨胀螺栓固定安装，若地面承载不足则需做独立混凝土基础，预埋地脚螺栓。悬臂梁的截面尺寸经过有限元受力校核，在额定载荷位于悬臂最远端的最恶劣工况下，梁体的最大应力远低于材料屈服强度，安全系数满足起重设备设计规范要求，焊接部位全部采用坡口满焊，焊后做去应力处理，避免长期承载后出现焊接变形、焊缝开裂问题。

设备表面采用抛丸除锈后喷涂环氧富锌底漆加聚氨酯面漆的处理工艺，可适应车间内多粉尘、少量切削液飞溅的作业环境，长期使用不会出现大面积锈蚀、漆层脱落问题。日常维护仅需定期给回转支撑轴承加注润滑脂、检查葫芦行走轮磨损情况、校验限位开关灵敏度即可，维护成本远低于大型桥式起重设备，对于生产工位固定、起重作业半径不大的生产场景，这类定柱式旋臂起重机的投入产出比远高于其他类型的起重设备，既可以独立完成单工位的起重作业，也可以配合桥式起重机完成跨区域的物料转运衔接，填补大吨位起重设备覆盖不到的小范围作业盲区。
