4吨容量发电机户外防护遮雨棚结构

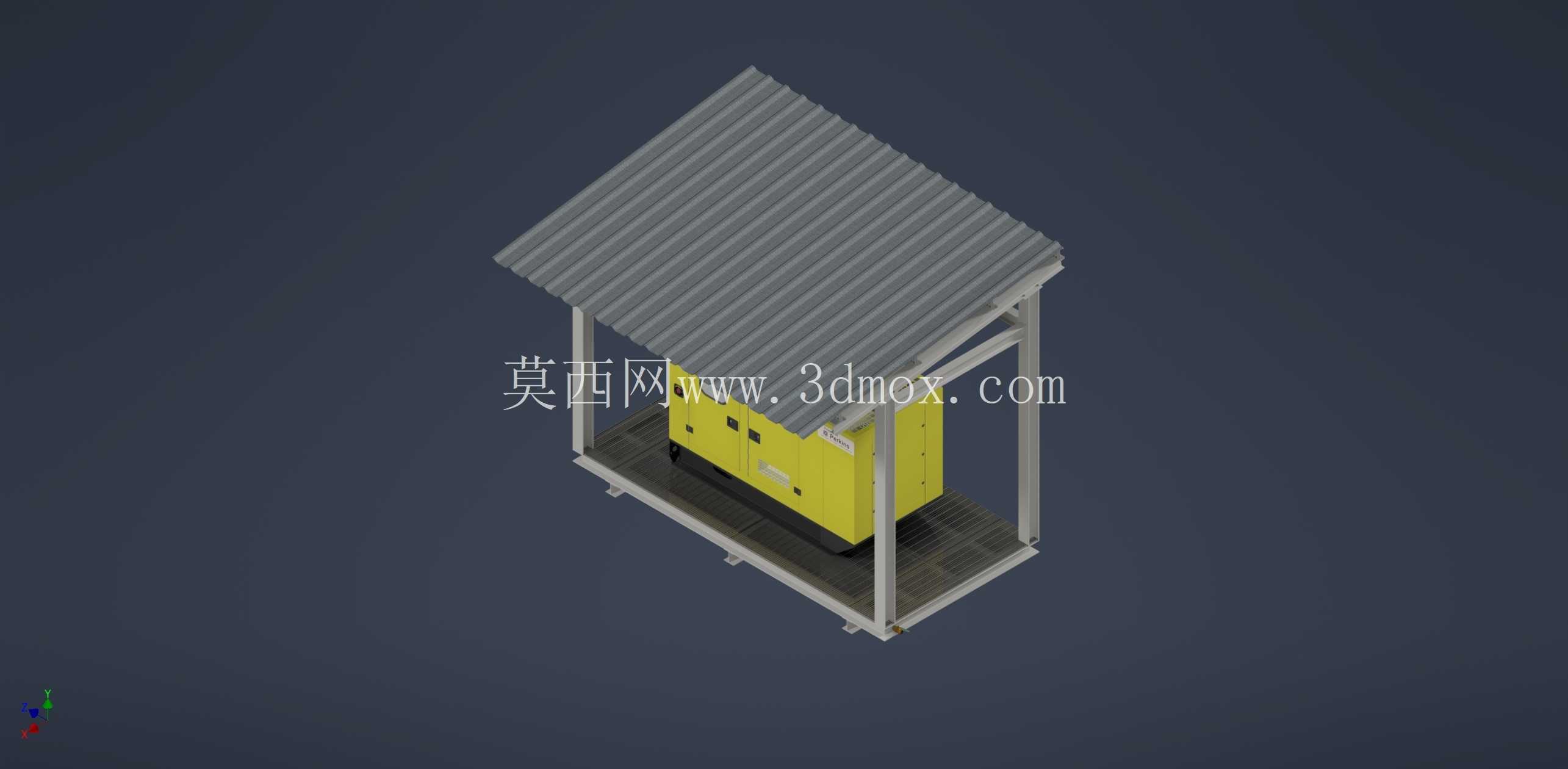

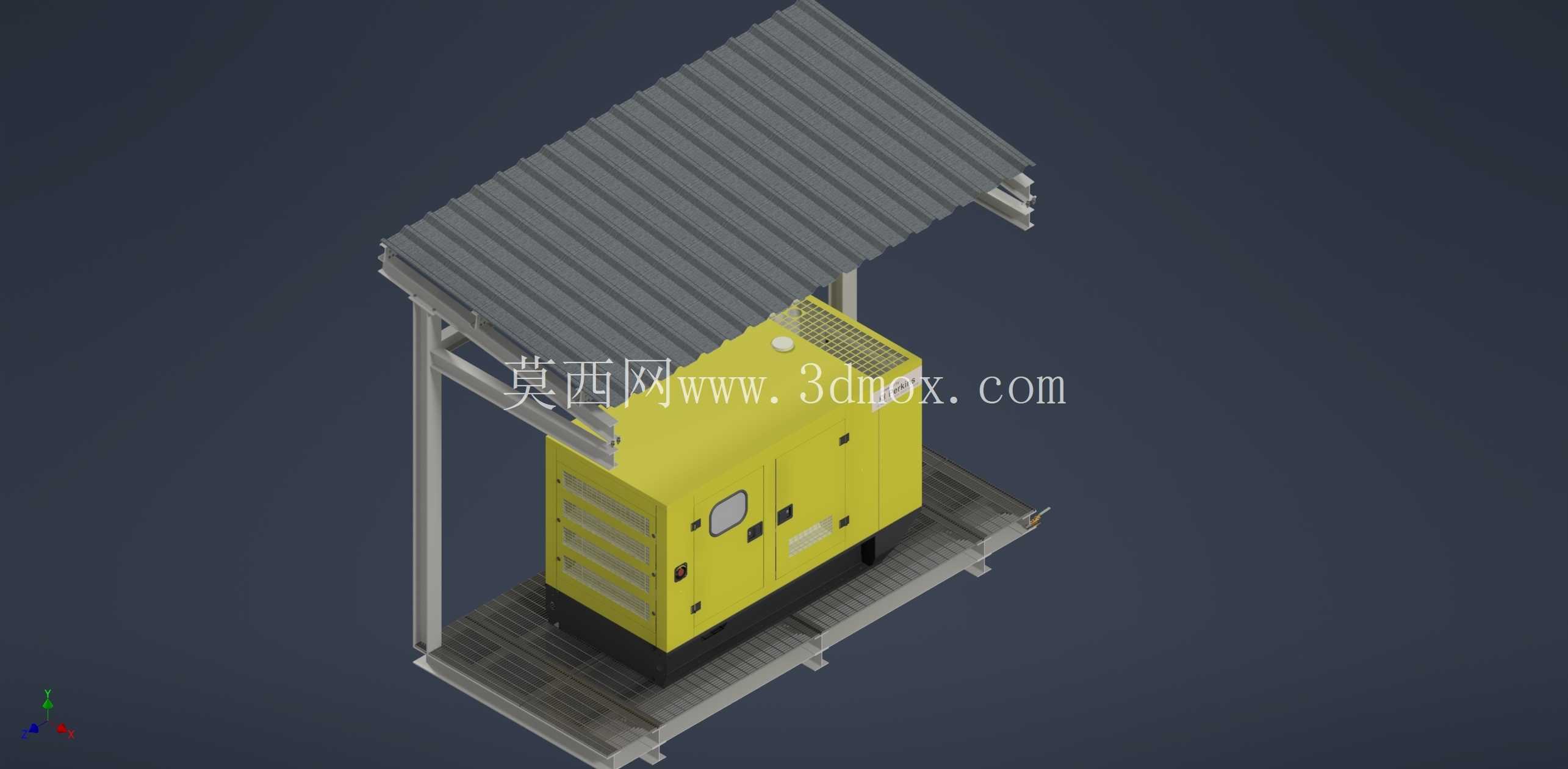

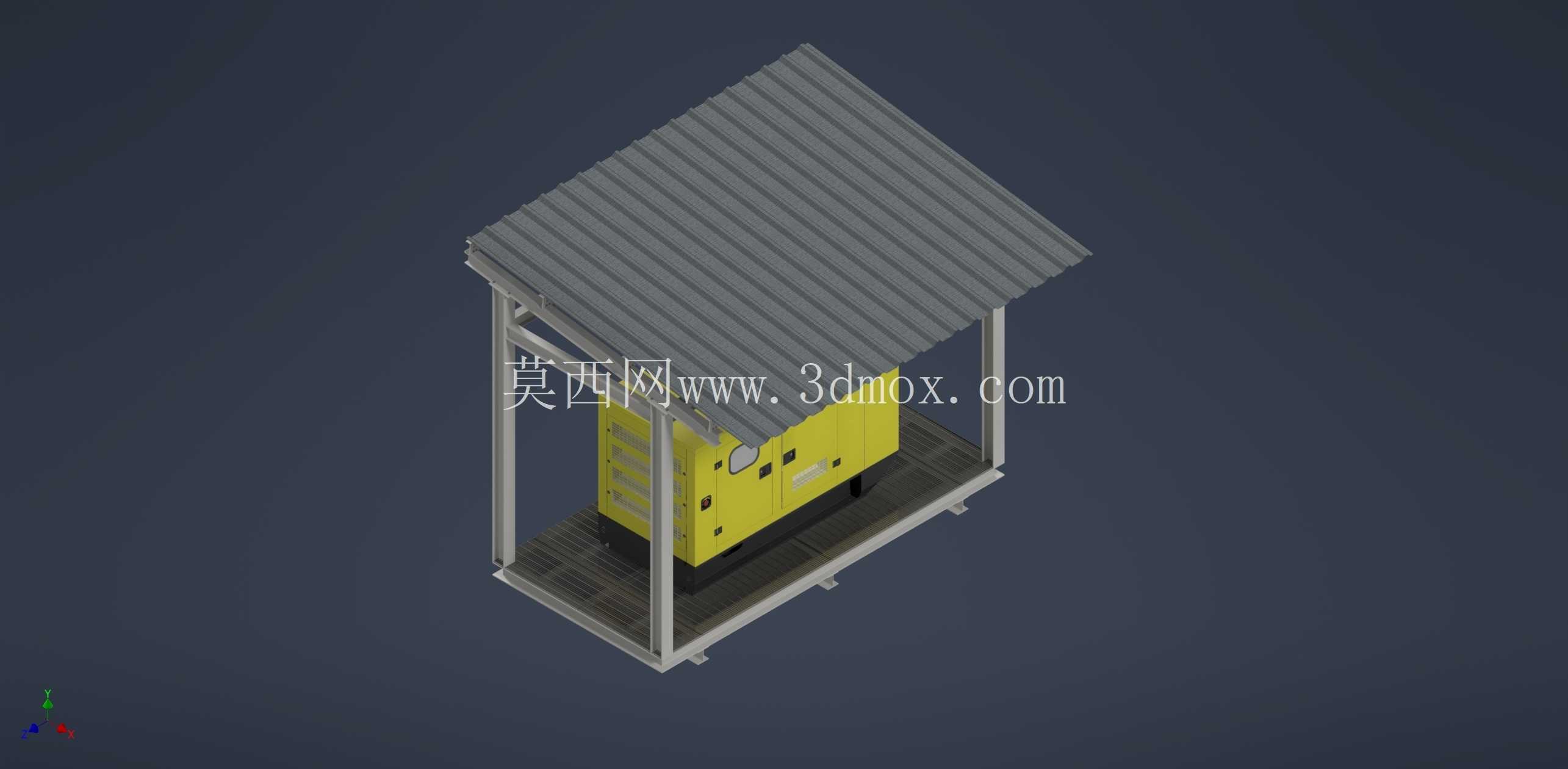

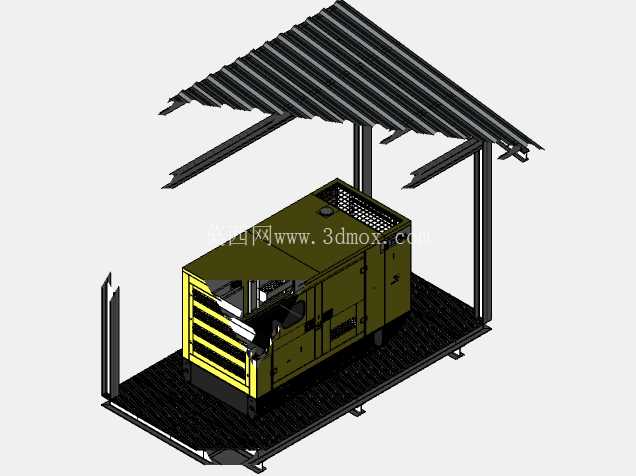

　　在户外临时供电、工地备电、偏远区域作业供电场景中，柴油发电机长期暴露在露天环境下，会面临雨水侵蚀、高空坠物砸损、阳光直射加速部件老化的问题，这款防护棚正是针对4吨级重型发电机设计的户外防护承载结构，解决重型发电机户外放置的防护痛点。从结构设计逻辑来看，整体采用方管型材作为主支撑框架，四根立柱垂直落地，底部通过框架式底座与发电机安装基座衔接，底座预留了与发电机地脚螺栓匹配的安装孔位，安装时可直接将发电机固定在底座平台上，无需额外做地面找平适配，框架的受力计算完全匹配4吨级发电机的静载荷，同时考虑到户外大风环境下的风阻载荷，立柱与顶部横梁、底座之间均采用斜撑加固，避免强风下棚架出现形变。

　　顶部采用波纹压型板作为遮雨顶面，波纹板的铺设方向顺着排水坡度设计，单坡倾斜角度控制在5度左右，既能保证雨水快速顺着波纹槽流向棚体后侧，不会在顶面形成积水增加载荷，又不会因为坡度过大导致棚体整体高度过高，影响运输与现场吊装。棚体的侧面没有做全封闭围挡，仅在框架内侧预留了防护网安装位，这种半开放设计一方面可以保证发电机运行时的通风散热需求，避免封闭空间内发电机运行温度过高触发过载保护，另一方面也能阻挡侧面飞溅的雨水、施工扬尘直接接触发电机机身，同时方便运维人员随时观察发电机的运行状态，日常巡检时不需要拆除额外的围挡结构就能查看油位、仪表参数。从安装边界尺寸来看，整体棚架的内部净空尺寸完全适配4吨级发电机的外形，长宽方向预留了300mm的运维操作空间，方便人员在侧面进行加油、接线、故障排查操作，顶部净空高度比发电机最高处高出800mm，既满足了散热空间要求，也避免发电机排烟口直接对着棚顶板材，高温烟气长期直吹会加速板材老化。底座平台采用花纹钢板铺设，表面做防滑处理，运维人员站在平台上操作时不会因为脚底沾油、沾水出现滑倒风险，底座框架的高度离地面200mm，避免地面积水倒灌浸泡发电机底部的电路与油箱部件。

　　在细节设计上，棚架的所有型材连接处都做了倒角处理，没有尖锐的外露焊口，避免安装与运维过程中划伤操作人员，所有金属构件表面都做了喷塑防锈处理，适配户外高湿、高盐雾的使用环境，延长整体结构的使用寿命。顶部波纹板与横梁的连接采用自攻螺丝加防水垫片的固定方式，每块波纹板的搭接处预留了一个波峰的重叠量，防止雨水从搭接缝隙渗漏到棚内。这款防护棚的结构完全采用模块化设计，所有构件都可以拆解成散件运输，到现场后只需要用螺栓拼接即可完成组装，不需要现场焊接作业，适合在野外作业现场、临时施工场地快速搭建，不需要复杂的安装工具，两名安装人员半天时间即可完成整套棚架与发电机的组装固定。

　　针对发电机的日常运维需求，棚架的前侧没有设置任何遮挡结构，完全敞开，方便发电机的控制面板朝向操作侧，运维人员在棚外就可以操作启停按钮、查看运行参数，不需要进入棚内。棚体后侧预留了排烟管的伸出缺口，安装时可以直接将发电机的排烟管从缺口处引出，不需要额外对棚架进行切割改造，缺口处还预留了防火隔热板的安装位，避免排烟管的高温引燃周边的防护构件。在载荷设计上，除了自身结构重量与发电机重量外，顶部还考虑了100mm厚积雪的附加载荷，适配国内大部分区域的冬季户外使用需求，不会因为冬季积雪压塌棚顶结构。框架的立柱底部预留了膨胀螺栓固定孔，如果是在硬化地面安装，可以直接用膨胀螺栓将棚架固定在地面上，进一步提升整体结构的抗风能力，如果是在非硬化的泥土地面使用，也可以在立柱底部焊接预埋钢板，通过混凝土预埋的方式固定，适配不同的现场安装条件。
