工业厂房竖向格栅式推拉滑动门结构

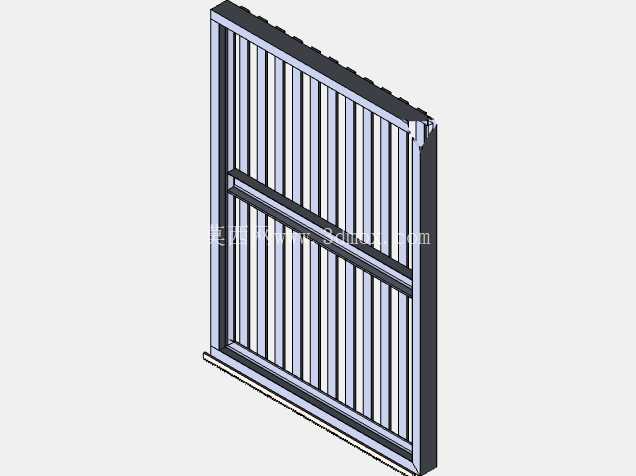

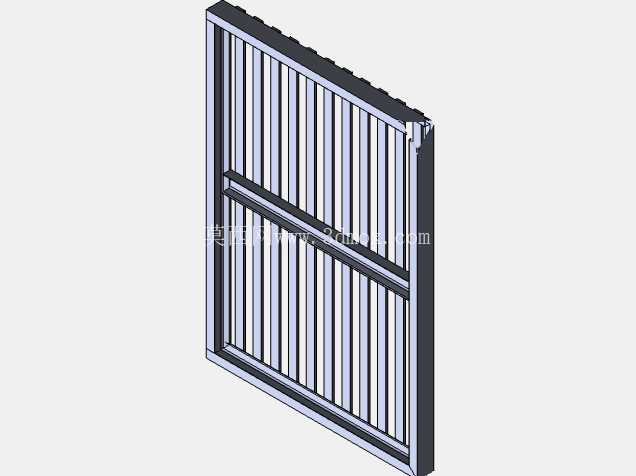

　　这类竖向格栅式滑动平移门，在工业厂区的车间次入口、设备区隔断、仓储区域分区围挡场景中应用十分广泛，不同于大尺寸的工业提升门或者平开门，它不需要预留门扇向外开启的回转空间，仅需沿门洞侧边预留与门扇宽度匹配的水平滑移行程即可，对于场地局促、通道侧边需要预留设备摆放或者物料临时堆放空间的场景适配性极强。从结构功能上看，门扇主体采用等间距竖向扁钢或者矩形管作为格栅受力杆件，中间设置一道横向加强腰梁，将整扇门的竖向格栅分隔为上下两个受力区段，避免竖向杆件过长在频繁推拉过程中出现侧向挠曲变形，门扇上下两端分别嵌入顶部导向轨道和底部承重轨道，底部轨道采用嵌入式安装时可与地面完成面齐平，不会对通道通行的手推车、液压叉车造成通行阻碍，顶部导向槽则约束门扇的侧向位移，避免推拉过程中门扇脱轨或者出现卡滞。

　　设计这类滑动门的时候，首先要匹配现场门洞的净空尺寸，常规单扇滑移门的宽度适配范围在1.2米到2.4米之间，高度适配范围在2米到3.2米之间，如果门洞宽度超过单扇适配上限，可以采用双扇对开滑移的结构形式，两扇门分别向左右两侧滑移，此时需要注意两侧预留的滑移空间要分别对应单扇门扇的宽度，避免门扇打开后无法完全避让门洞通行区域。门扇的边框采用闭口矩形管焊接成型，焊接位置需要做打磨整平处理，避免应力集中导致的边框变形，竖向格栅杆件与边框、横向腰梁的连接采用满焊或者螺栓紧固的形式，满焊连接的整体刚性更强，适合人员通行频繁、有一定防护隔离需求的区域，螺栓装配式的结构则方便后期更换损坏的格栅杆件，维护成本更低。

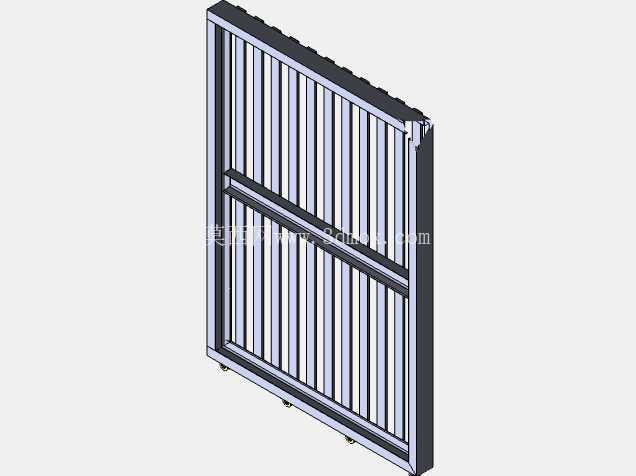

　　门扇的滑移组件采用内嵌式滚轮，滚轮材质选用尼龙或者聚氨酯材质，相比金属滚轮运行噪音更小，同时不会对金属轨道造成过度磨损，滚轮的承载能力需要匹配整扇门的总重量，常规钢制格栅门的每平米重量在25公斤到35公斤之间，选型时滚轮的额定总承载需要预留1.5倍以上的安全系数，避免长期重载使用后滚轮变形卡滞。在安装边界的处理上，顶部导向轨道的固定点间距不超过600毫米，采用膨胀螺栓与门洞上方的结构梁或者混凝土过梁连接，如果门洞上方是轻质隔墙结构，需要额外增加钢制承重横梁来承担门扇的侧向导向荷载，底部承重轨道如果安装在混凝土地面上，需要提前在地面开槽，将轨道嵌入槽内后用灌浆料填实固定，轨道顶面与地面完成面的高度差控制在2毫米以内，避免通行时出现绊脚问题。

　　门扇侧边需要配套安装限位挡块，在门扇完全关闭和完全打开的位置分别设置橡胶缓冲垫，避免推拉到位时刚性碰撞造成边框变形，同时在关闭位置可以配套加装插销或者锁具，满足区域封闭管理的需求。这类格栅式滑动门相比实体面板门，自身重量更轻，推拉操作更省力，同时格栅的通透结构不会遮挡视线，方便人员在门外侧观察门内侧的设备运行状态或者人员通行情况，避免开门时发生碰撞事故，在设备区的通道隔断场景中，既可以起到区域划分、防止无关人员误入危险设备区的作用，又不会影响设备区域的通风散热，对于有散热需求的设备隔间来说，不需要额外在门扇上开设通风百叶，就能满足空气流通的要求。在建模过程中，需要重点校验门扇滑移行程内的干涉情况，确认门扇打开到最大位置时，不会与侧边的墙体、立柱、管线支架发生碰撞，同时要核对滚轮与轨道的配合间隙，间隙过大会导致门扇推拉时晃动明显，间隙过小则容易因为安装误差出现卡滞，一般径向配合间隙控制在1毫米到2毫米之间最为合适。横向腰梁的设置位置一般在门扇总高度的二分之一偏上位置，这个位置的加强效果最好，能够有效降低门扇整体的挠度，避免门扇长期使用后出现下垂变形，导致底部摩擦轨道、推拉阻力增大的问题。
