带弧形贴合面的铰链连接固定压帽结构

项目分类:通用五金配件 发布时间:2026-07-14 ID:1198606
  • 带弧形贴合面的铰链连接固定压帽结构
  • 带弧形贴合面的铰链连接固定压帽结构

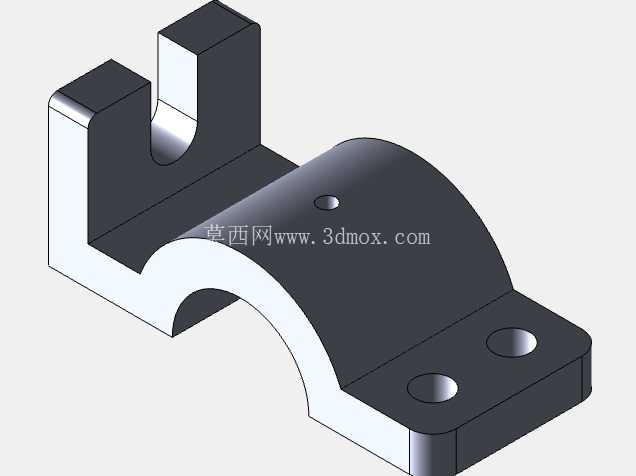

这款铰链连接固定压帽,主要应用在需要实现轴类部件铰接定位、同时对轴面提供稳定包覆支撑的场景中,常见于小型机电设备的翻盖铰接部位、工装夹具的活动压合模块、仓储设备的开合限位结构上,替代传统分体式抱箍与铰接座组合的方案,减少装配时的零件对齐工作量。从实际使用的工况来看,这类压帽需要同时承担两个核心功能:一是通过下部的弧形内凹面贴合圆柱轴的外圆表面,在轴体静止或转动时提供均匀的径向支撑,避免局部应力集中造成轴面磨损;二是上部的U型卡槽结构用来承接铰接销轴,配合对应的铰链臂实现绕轴的定角度开合,同时压帽本体通过板面上的两个安装孔实现与基座的刚性固定,保证铰接部位不会在反复开合过程中出现位移松脱。

设计过程中首先要确认的是安装边界的尺寸约束:下部弧形面的曲率半径需要完全匹配所配合的圆柱轴外径,两者的贴合面接触角度控制在120度到150度之间,既保证足够的接触面积分散压合力,又不会因为包覆角度过大造成装配时无法顺利卡入轴位;安装孔的中心距需要适配基座上的预设螺孔位置,孔位周边做了局部沉台加厚处理,避免螺栓锁紧时压应力造成板面变形;上部的U型卡槽宽度与铰接销轴的直径采用间隙配合,间隙量控制在0.05mm到0.1mm之间,既保证销轴转动时无卡滞,又不会因为间隙过大造成铰接晃动。

结构细节上,压帽的弧形顶面与下部安装平板之间做了平滑的圆弧过渡,没有尖锐的应力集中棱角,在承受开合过程中的交变载荷时,过渡区域的应力分布更均匀,不会出现长期使用后的疲劳断裂问题;弧形顶面中心位置设置的小定位凹孔,是用来安装限位弹珠的预留位,当铰链转动到预设角度时,弹珠卡入对应铰链臂的定位坑中,实现开合位置的临时固定,避免翻盖类部件在非操作状态下自行移位。上部的卡槽两侧做了等高的挡边结构,挡边的高度高于销轴直径的二分之一,装配时销轴卡入卡槽后不会从上方脱出,不需要额外加装销轴端盖就可以实现轴向限位,减少装配工序。

实际选型适配时,需要先确认被贴合轴的外径尺寸,再核对安装孔的中心距与安装面的平面度要求,若应用在有振动的工况下,安装孔可以配合防松垫圈使用,避免长期振动造成螺栓松动;压帽的弧形贴合面不需要做额外的表面处理,若应用在有锈蚀风险的环境中,可以在贴合面涂抹薄层润滑脂,既减少轴转动时的摩擦磨损,也能避免接触面锈蚀造成拆卸困难。这类一体式的铰链压帽结构,相比传统的分体式抱箍铰接座,零件数量减少了60%以上,装配时只需要将弧形面卡入对应轴位,锁紧两个安装螺栓就可以完成固定,不需要额外调整铰接座的同轴度,大幅提升现场装配的效率,同时一体式结构的整体刚性更好,在频繁开合的使用场景下,使用寿命比分体式结构提升40%左右,适合批量应用在中小型设备的铰接部位。
