德标内六角锁紧管塞结构设计

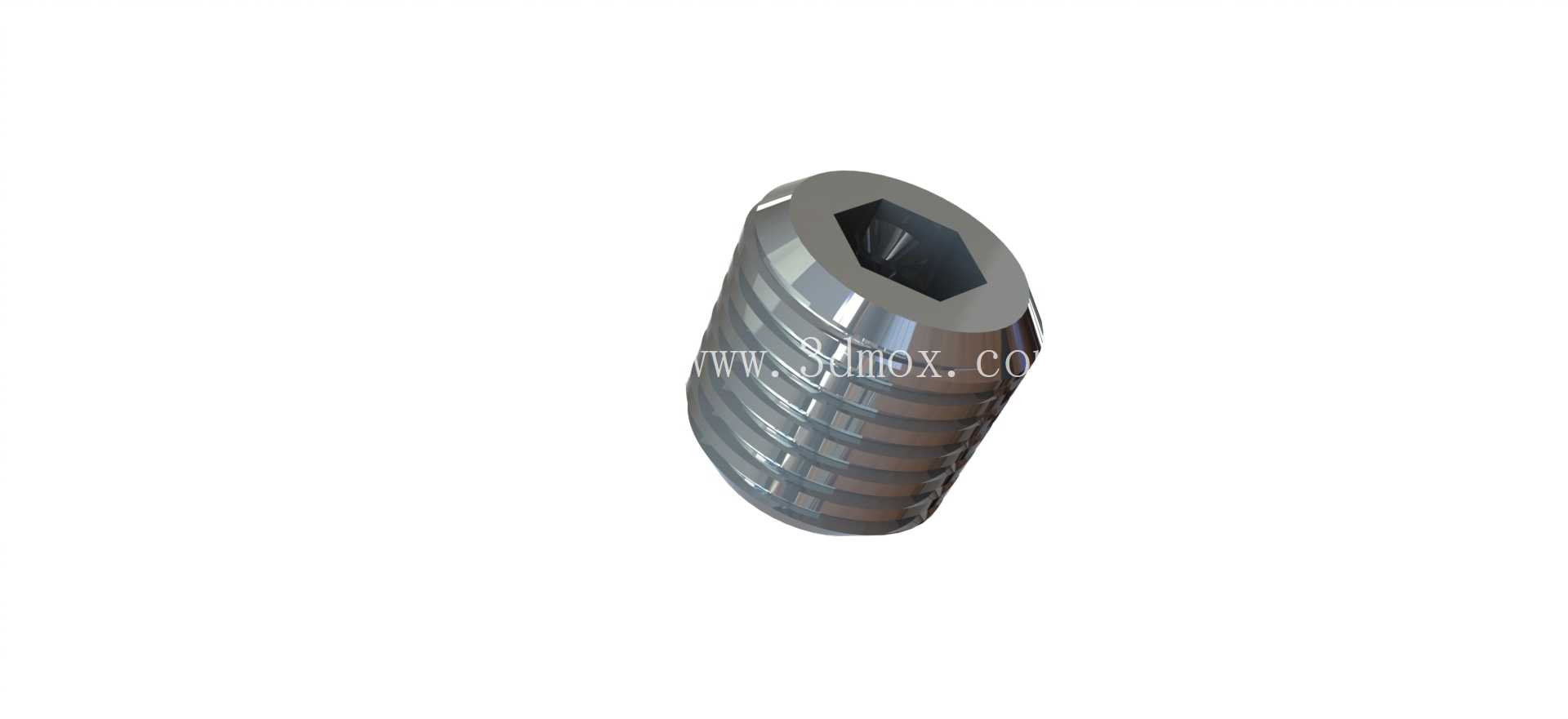

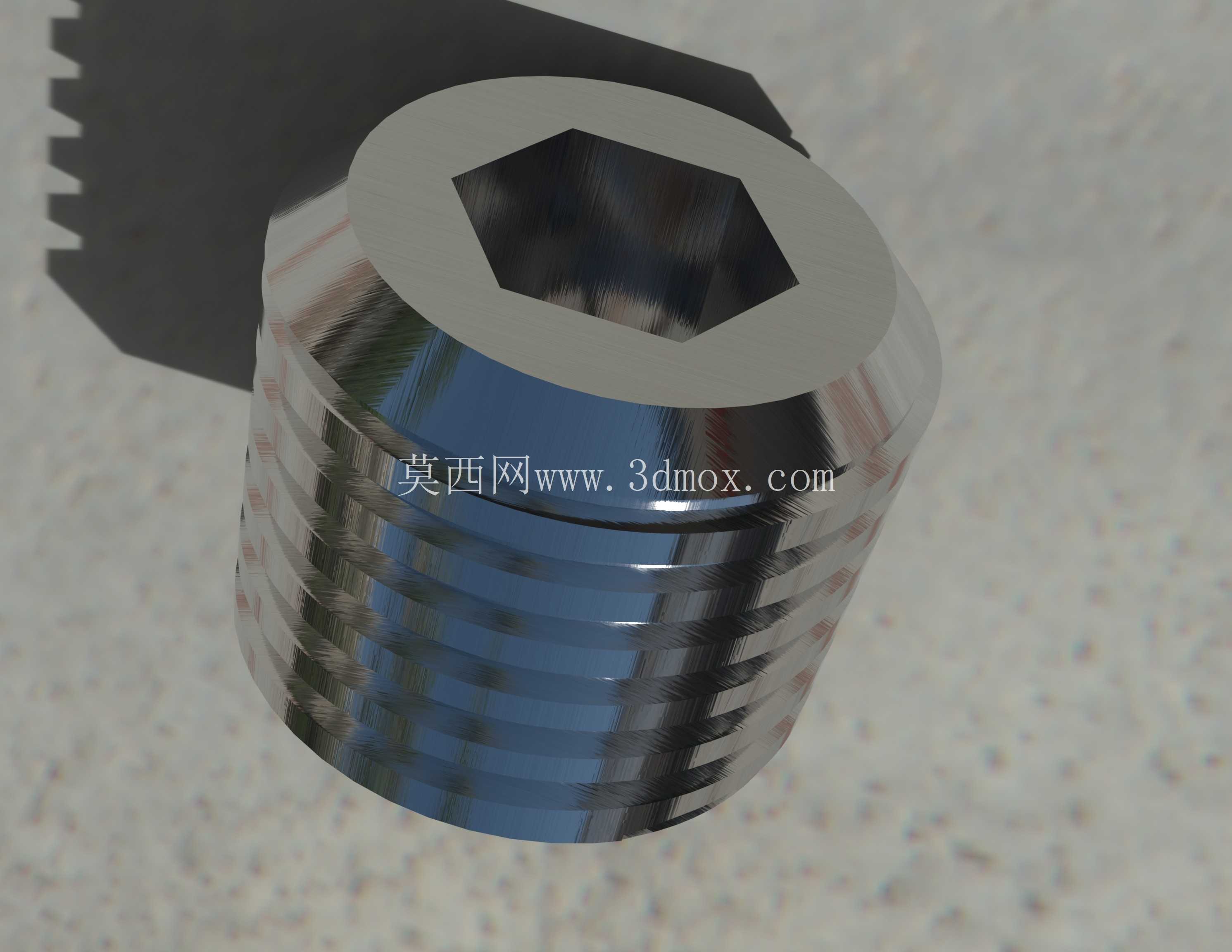

在液压站油路块加工、气动管路布设、压力容器端孔封堵这类工业场景里，管塞是看似不起眼却直接决定系统密封可靠性的核心小零件，DIN906内六角锁紧螺钉本质就是钢制内六角管塞，这类零件的设计逻辑完全围绕高压工况下的密封稳定性、安装便捷性以及批量互换性展开。做这类零件的三维建模时，首先要卡死的是安装边界：它的外螺纹是和管路或者阀块上的内螺纹孔直接配合的，建模前要先对应通径匹配螺纹参数，比如常用的公制细牙或者英制管螺纹，螺纹收尾的退刀槽尺寸不能随意设定，要保证拧入后螺纹末端不会和孔底干涉，同时塞体的端面要预留足够的密封面宽度，不管是搭配组合密封垫圈还是靠螺纹本身密封，密封面的平面度公差在建模时就要考虑进去，后期出工程图的时候要标注对应的粗糙度要求，不然现场安装时很容易出现渗漏。

从功能特性来看，这种内六角结构的管塞比外四方的堵头更适合安装空间狭窄的位置，比如集成阀块的侧面孔位，周围如果布了其他阀件，外四方堵头需要的扳手回转空间大，很容易和周边零件干涉，而内六角结构只用对应规格的内六角扳手就能拧动，扳手可以完全沉到塞体的头部内孔里，所需的操作空间更小，这也是为什么液压、气动行业大量采用这类标准管塞的原因。设计的时候，内六角的对边宽度、深度都要严格对应标准要求，不能为了省料把内六角做的过深或者过浅：过深会削弱塞体头部的结构强度，高压工况下容易出现头部开裂；过浅则会导致扳手啮合长度不足，拧紧的时候容易滑角，拆的时候根本取不出来，现场维修的时候碰到这种滑牙的堵头，往往要花几倍的时间去掏，严重影响维保效率。

塞体的外形设计上，头部的外径要比螺纹大径略大，形成一个限位台阶，这个台阶的作用一是拧紧的时候给密封垫圈提供持续的压紧力，二是避免拧入过深导致螺纹咬合过度，后期拆不下来。台阶和螺纹衔接的位置要做合理的倒角，不能有尖锐的棱角，一方面是安装的时候更容易对准螺纹孔，不会刮伤内螺纹的入口牙型，另一方面也能减少应力集中，在高压脉冲的工况下，应力集中的位置很容易出现疲劳裂纹，导致管塞断裂失效。螺纹部分的长度也要根据实际使用场景匹配：如果是薄壁管路的封堵，螺纹长度不能太长，不然会拧穿管壁导致管路报废；如果是厚壁阀块的封堵，螺纹长度要保证足够的啮合牙数，一般要求啮合牙数不低于5牙，这样才能承受足够的拧紧力矩，保证高压下不会被压力顶出。

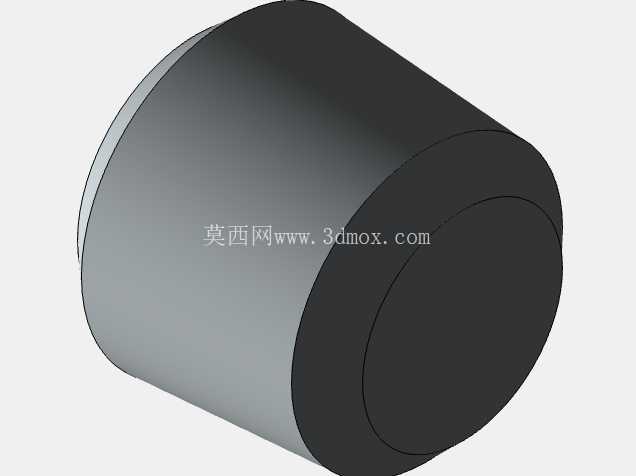

在三维建模的过程中，这类标准件的参数化设计很重要，要把螺纹规格、内六角对边、塞体总长、头部厚度这些参数做成可变量，后续不同通径的管塞只需要修改参数就能快速生成模型，不用每次重新绘制，能大幅提升装配设计的效率。建模的时候还要注意细节：内六角孔的底部要做合理的锥角，和实际加工的铣刀加工轨迹匹配，不能做成直角底，不然和实际加工出来的零件不符，做装配干涉检查的时候会出现误判。另外塞体头部的外边缘要做小的倒角，去除锐边，避免安装的时候划伤操作人员的手，也能减少镀锌或者氧化处理的时候出现边角积液的问题，提升表面处理的质量。

从实际应用的角度，这类管塞除了封堵工艺孔之外，还经常用在油路、气路的测压点预留位置，平时用管塞封堵，需要测压的时候拧下来接上测压接头，这就要求管塞的螺纹和标准测压接头的螺纹完全通用，所以建模的时候螺纹参数必须严格对应标准，不能有偏差，不然现场替换的时候会出现螺纹不匹配的问题。还有在有压力冲击的工况下，比如液压系统的压力峰值会达到额定压力的1.5倍以上，这时候管塞的拧紧力矩要在设计说明里标注清楚，不能拧的过紧导致螺纹滑牙，也不能拧的过松导致渗漏，而合理的结构设计就是保证在推荐拧紧力矩下，密封面能达到足够的比压，同时零件不会产生塑性变形。

很多刚入行的结构设计人员在选这类堵头的时候，往往只看螺纹尺寸，忽略了头部厚度和内六角的尺寸匹配，导致装配的时候扳手伸不进去，或者拧紧的时候头部断裂，其实这类标准件的每一个尺寸都是经过长期工业验证的，建模的时候不能随意更改关键配合尺寸，要保证不同厂家生产的同规格管塞都能直接互换，这也是DIN标准这类通用标准的核心价值——降低全行业的选型和维护成本。另外在做装配体建模的时候，要给管塞预留足够的扳手操作空间，不能只考虑零件能装进去，还要考虑实际装配的时候工人有没有操作空间，比如内六角扳手需要的插入空间、拧动时的回转空间，这些在三维布局的时候就要检查到位，不然等零件加工出来才发现装不上，会造成不必要的返工。
