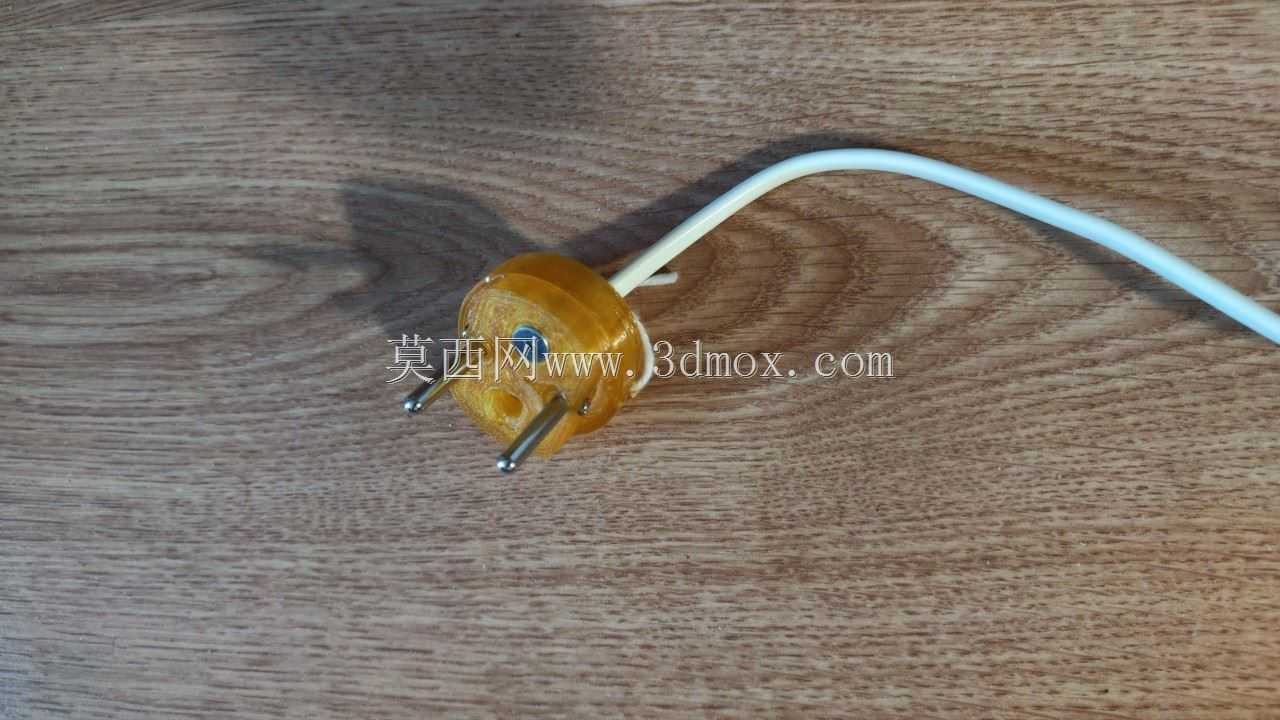

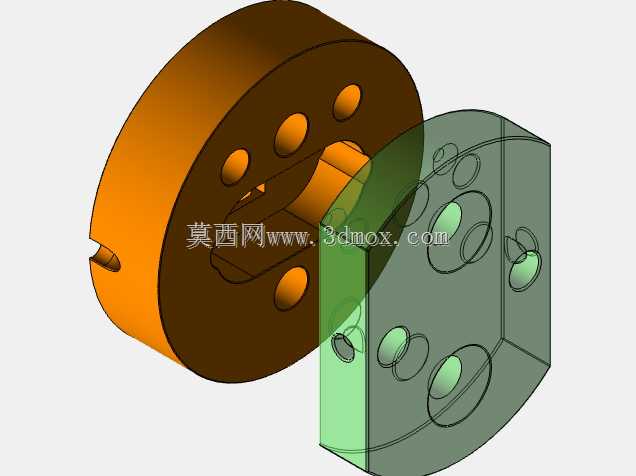

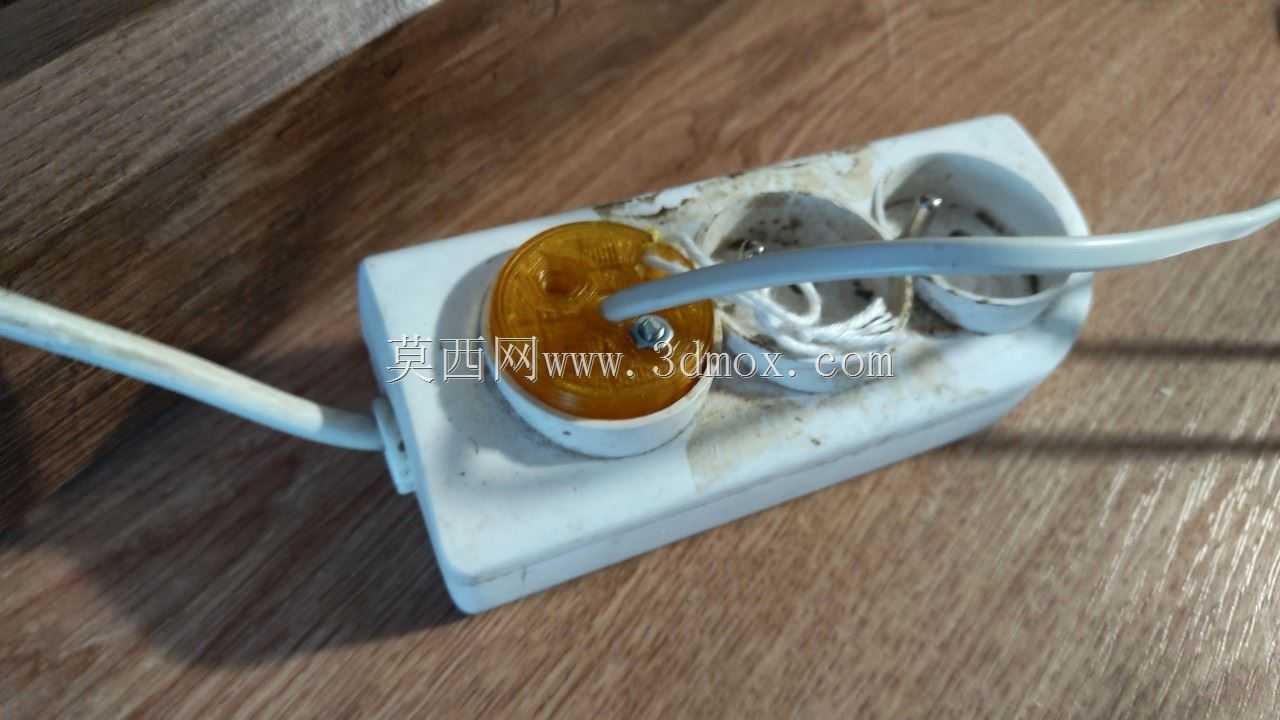

从结构拆分来看,整个插头分为绝缘基座与导电接触两个核心部分,图中展示的半剖结构里,棕色部分为插头的安装固定基座,采用绝缘阻燃工程塑料材质,基座端面均匀分布的多个通孔为导电插套的安装位,同时预留了M4圆锥螺钉的连接孔位,可直接通过螺钉将基座固定在设备面板或者预埋接线盒上,不需要额外加装固定支架,减少安装环节的配件数量。半透明展示的部分为插头的插合对接端,内部集成了导电接触件的定位腔,每一个接触件腔体都做了防呆导向斜面,插合时可以自动校正插销的对位偏差,避免硬插导致的插销弯折、接触件变形问题,同时腔体之间设置了隔离筋,从物理层面隔绝不同极之间的爬电路径,满足低压电气配件的绝缘安全要求。这款超薄电气插头的结构设计,核心瞄准紧凑空间内的低压电气连接场景,常见于嵌入式机柜布线、超薄墙面取电、便携电子设备外接供电这类对插接头突出长度有严格限制的工况,区别于常规突出墙面20mm以上的传统插头,该结构将整体轴向厚度压缩到了极致,插合后不会在安装面外侧形成过高的凸起,避免狭小空间内插头磕碰、弯折线缆,也能适配超薄柜门、嵌入式设备面板的闭合间隙要求,不会出现插头顶住柜门无法关合的常见问题。
设计过程中优先考虑了安装边界的适配性,基座的外圆尺寸匹配常规86型接线盒的中心安装位,不需要重新在墙面或者面板上开大尺寸安装孔,原有预埋的接线盒可以直接兼容,降低现场改造的工作量;对接端的外轮廓做了圆角过渡,没有尖锐的棱角,插拔时不会划伤操作人员的手部,也不会刮蹭周边的线缆绝缘层。连接固定方式上,摒弃了传统插头常用的卡扣式外壳拼接,转而采用M4圆锥螺钉贯穿基座与对接端的连接结构,圆锥螺钉的锥面可以在拧紧过程中自动消除两个零件之间的装配间隙,避免长期使用后因为温度变化、振动导致的外壳松动、接触件移位问题,同时螺钉连接的结构也方便后期检修拆解,不需要暴力破坏外壳就能更换内部失效的接触件。

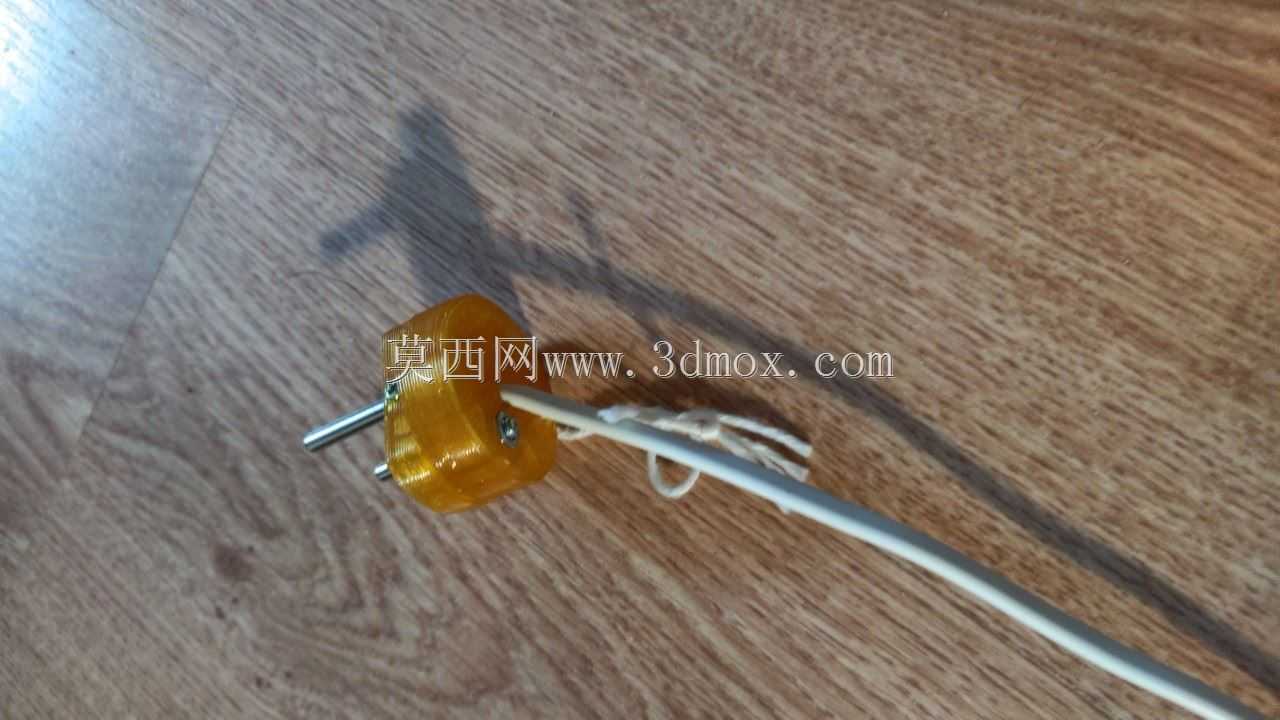

接触件的安装位深度做了精准控制,插销插入后接触长度不小于6mm,保证足够的接触面积降低接触电阻,避免大电流通过时出现局部过热的问题,同时接触件尾部预留了压接接线的空间,可以适配0.75到1.5平方毫米的多股铜芯线,满足常规10A以内的低压供电传输需求。整个结构的壁厚设计均匀,主体壁厚控制在1.8mm左右,既保证了绝缘结构的强度要求,也适配3D打印的成型工艺,不会因为壁厚突变导致打印过程中出现翘曲、填充不实的问题,打印完成后只需要简单去除支撑就能进行装配,不需要二次机加工修整。
在插拔手感的优化上,对接端的入口处做了0.5mm的导入倒角,插销插入时的阻力变化平缓,不会出现突然卡滞的情况,插合到位后基座与对接端的端面完全贴合,没有明显的拼接缝隙,可以阻挡日常使用中的灰尘、溅水进入插头内部,提升复杂工况下的使用可靠性。针对3D打印的工艺特性,所有的孔位都设计了自支撑的角度,内部腔体没有小于45度的悬空结构,打印时不需要在内部添加支撑,避免支撑残留导致的接触件安装卡滞问题,外表面的圆弧过渡也减少了打印层纹的突兀感,装配后整体外观整洁。
