洗衣机顶部叠放干衣机金属支撑框架

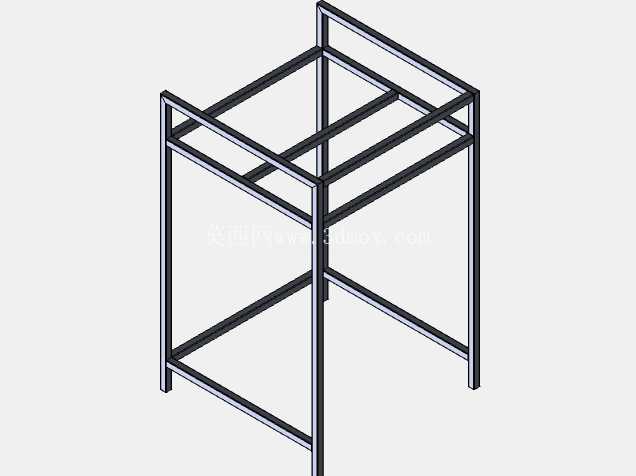

　　在家庭洗衣空间优化、商用洗衣店设备整合的场景中，这类叠放支撑框架是解决垂直空间利用率不足的核心结构件，很多小户型洗衣区、紧凑型自助洗衣房都会遇到洗衣机与干衣机并排摆放占用横向空间过大的问题，将干衣机叠放在洗衣机上方是最直接的空间优化方案，但直接叠放会存在设备移位、运行震动传导、顶部承重受力不均的隐患，这款框架就是为解决这类实际工程问题设计的。从实际使用场景来看，框架整体采用标准方管型材焊接成型，四根竖向方管作为主要承重立柱，上下两层分别设置矩形围框，中间增设横向与纵向的加强撑杆，上层围框用于承托干衣机的底部支脚，下层围框则刚好卡在洗衣机的顶部轮廓边缘，避免框架整体在设备运行震动时发生横向滑移。设计过程中首先要匹配主流家用波轮、滚筒洗衣机的顶部外形尺寸，下层围框的内净尺寸要略大于洗衣机顶面的最大外轮廓，预留10-15mm的安装调整间隙，方便用户在安装时微调框架位置，同时避免框架与洗衣机顶面的边角、控制按键区域发生干涉。上层承托面的尺寸则要匹配主流干衣机的底部支脚分布间距，四根立柱的顶部位置刚好对应干衣机四个支脚的落点，让干衣机的重量直接通过竖向立柱传递到洗衣机的顶部承重结构上，避免洗衣机顶面的塑料装饰面板直接承受集中载荷出现凹陷变形。

　　中间的加强撑杆并非随意布置，而是根据干衣机满载运行时的重心位置设计，干衣机在运转过程中，尤其是烘干程序后期筒内衣物翻滚、脱水阶段会产生周期性的水平方向震动，横向撑杆可以提升框架整体的抗扭刚度，减少框架在震动下的形变量，避免长期运行后焊接部位出现疲劳开裂。框架的竖向高度需要结合日常使用需求确定，既要保证干衣机叠放后，洗衣机的上盖可以正常开启（针对上开盖波轮洗衣机），也要让干衣机的操作面板处于用户站立时方便触碰的高度，不会因为叠放过高导致操作干衣机时需要抬手过度，同时还要预留出洗衣机进水管、排水管以及干衣机排风管道的走线空间，框架后侧的杆件不会遮挡设备的管线接口位置。

　　从安装边界来看，框架整体落地时的投影尺寸不超过洗衣机底部的最大占地面积，不会额外占用洗衣区的地面空间，框架的杆件边缘都做了钝化处理，避免安装和日常使用时划伤用户或设备外壳。在结构受力校核上，竖向立柱的型材壁厚需要满足干衣机满载湿衣物时的总承重要求，按照常规家用干衣机满载总重量80kg计算，四根立柱的单根承重不低于25kg，配合焊接节点的强度设计，完全可以满足长期静态承重加动态震动的使用需求。这类框架的设计不需要复杂的曲面造型，所有杆件都采用标准型材切割后焊接成型，加工工艺简单，生产成本可控，同时方管的型材截面惯性矩大，在同等耗材重量下的抗弯抗扭性能优于薄板材弯折的支架结构，适合批量生产。

　　实际安装时不需要对原有洗衣机、干衣机做任何打孔改装，只需要将框架放置在洗衣机顶面调平，再将干衣机放置到框架上层的承托位置即可，部分场景下可以在框架与洗衣机顶面接触的位置加装橡胶减震垫，进一步吸收设备运行时的震动传导，降低叠放使用时的噪音，同时避免框架底部金属杆件刮花洗衣机的顶面外壳。很多用户在自行叠放洗衣干衣设备时，会直接将干衣机放在洗衣机顶部，没有专用框架的情况下，干衣机运行时的震动很容易导致设备移位，甚至出现干衣机从高处滑落的安全隐患，这款框架通过上下两层的定位结构，将两台设备的相对位置完全固定，同时将载荷均匀分散到洗衣机顶部的承重结构上，既提升了空间利用率，也消除了叠放使用的安全隐患。在细节设计上，上层承托面的四个角位置可以设置小型的定位挡边，刚好卡住干衣机的底部支脚，避免干衣机在震动时发生水平方向的位移，不需要额外使用绑带固定就可以保证设备位置稳定。框架整体的表面处理采用喷塑工艺，既可以防止金属型材生锈，也能让框架外观与常见的白色、银色洗衣设备外观风格匹配，不会在洗衣空间内显得突兀。
