锥形六角锁紧连接插头结构设计

在液压管路连接、小型气动执行机构装配、低压流体输送管线的现场安装场景里，这类带锥形密封面的六角插头是非常常见的连接构件，很多刚入行的结构设计人员容易把它和普通外六角堵头混淆，实际上二者的受力边界和密封逻辑有本质区别。普通堵头只需要实现端部封堵，不需要承担对接后的轴向拉拔力，而这类六角插头往往需要和对应内锥面的接头配合，既要实现端面的静密封，还要承担管路振动带来的交变载荷，避免长期运行后出现松脱渗漏。

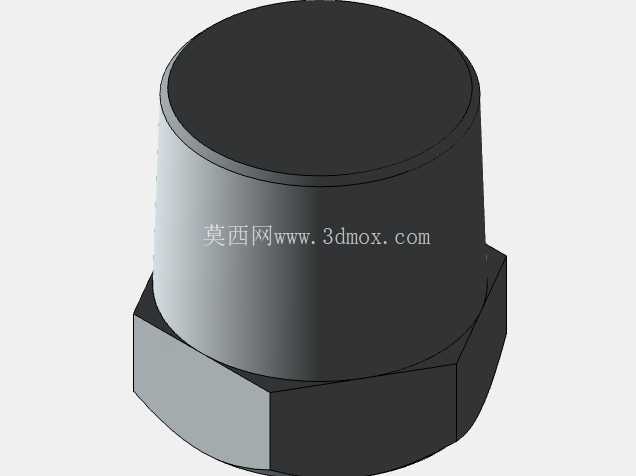

从结构设计逻辑来看，下部的六角本体是专门为标准扳手预留的装夹工位，建模时特意把六角对边尺寸控制在常规开口扳手的适配公差范围内，没有做过度的切角或圆弧修饰，就是为了现场装配时扳手不会打滑，即使用风炮快速预紧也不会出现棱边崩裂的问题。六角段上方的柱体部分做了微小的锥度过渡，不是等直径的直筒结构，这个锥度的取值参考了常用的管螺纹密封锥度比例，装配时随着旋进深度增加，锥面和对接件的内孔壁会形成越来越紧的过盈配合，不需要额外加装生料带或密封圈就能实现低压工况下的密封，减少了装配时的零件数量，也降低了后期密封件老化失效的风险。顶部的平面做了0.2毫米的倒角处理，不是尖锐的直角边，一方面是为了避免装配时工人被锐边划伤，另一方面也能在对接时自动找正中心，不会因为端部毛刺导致装配错位。

实际建模过程中，需要重点控制几个安装边界尺寸：首先是六角段的高度，不能超过对接接头的内凹深度，否则装配后六角端面会突出在接头外部，既影响外观也容易被外部物件剐蹭导致松脱；其次是锥面的粗糙度要求，建模时虽然不需要标注粗糙度符号，但结构上要预留后期磨削加工的余量，不能把锥面和柱体的衔接处做成直角台阶，否则加工时砂轮会在台阶处出现让刀，导致锥面圆度超差，密封性能下降；还有顶部平面和六角下端面的平行度公差，要控制在0.05毫米以内，不然装配拧紧时会出现偏斜，导致锥面单侧受力，长期运行后容易出现应力集中导致的裂纹。

从应用场景的适配性来说，这类插头不适合用在高压高温的流体管路中，因为锥面密封的接触面积有限，超过1.6MPa的工作压力下就容易出现渗漏，更适合用在低压回油管路、气动控制回路、设备内部的工艺孔封堵这类工况。很多设备厂在做小型自动化设备的气路布局时，会优先选用这类插头，因为它的整体长度比普通堵头加密封圈的组合短30%左右，在空间紧凑的阀岛安装位置能节省不少排布空间，不需要预留额外的密封圈安装槽，加工对接件的时候也能减少一道工序，降低整体加工成本。

建模时还要注意一个容易被忽略的细节：六角和上方锥柱衔接的位置，要做一个半径0.5毫米的圆角过渡，不能做成清角结构。因为这个位置是整个零件应力最集中的地方，装配拧紧时的扭矩载荷、管路运行时的振动载荷都会集中在这个衔接处，如果做成清角，热处理的时候容易出现淬火裂纹，长期受交变载荷也容易从这个位置断裂。这个圆角不能太大，否则会导致六角的有效装夹长度变短，扳手卡入深度不够，拧紧时容易滑脱，所以圆角半径的取值要平衡应力分散和装夹可靠性两方面的需求。另外，零件的整体重量控制也很重要，在满足强度要求的前提下，锥柱部分可以做适度的轻量化处理，但不能因为减重而削弱锥面的壁厚，否则装配时锥面受挤压会出现变形，导致密封失效。

在设备维护场景里，这类插头的拆装便利性也比普通螺纹堵头好，因为六角结构的受力面更大，即使长期使用后表面出现锈蚀，用普通扳手也能轻松拧下来，不会像一字槽或内六角堵头那样因为槽口锈蚀打滑而无法拆卸。很多户外使用的小型工程机械，比如小型园林机械、便携式气动工具上，都会大量使用这类连接插头，就是考虑到户外维护时工具通用性强，不需要携带特殊的拆装工具，普通活动扳手就能完成维护作业。
