压铸模具用衬套安装定位心轴结构

在压铸模具的装配与日常运维环节，衬套作为导柱、顶杆等运动部件的配套耐磨元件，其安装精度直接决定了模具合模对位的准确性、运动部件的往复顺畅度，甚至会影响整套压铸模的生产寿命与压铸件成型良率。这款心轴正是针对压铸模衬套压装工序开发的专用工装零件，区别于通用压装工具，它的结构完全匹配压铸模衬套的安装作业需求，能在衬套压入模架对应安装孔的全过程中，提供稳定的同轴度定位与均匀的压装受力支撑。

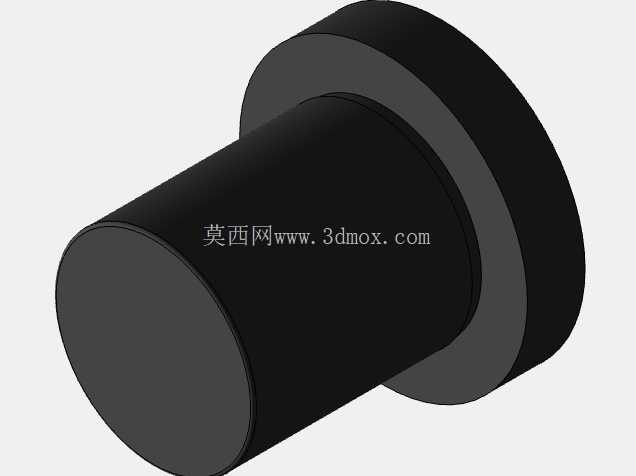

从结构设计逻辑来看，这款心轴采用了一体式阶梯轴构型，大直径端为压装受力台肩，小直径端为衬套套入定位段，两段轴身保持严格的同轴度公差要求。台肩的端面经过平面度处理，压装时可以完全贴合衬套的端面，避免压装过程中出现偏载，导致衬套外壁与模架安装孔出现刮蹭、衬套本身产生压装变形甚至内孔圆度超差的问题。定位段的外径尺寸与待安装衬套的内孔采用间隙配合设计，配合间隙控制在极小的公差范围内，既可以让衬套顺利套入心轴，又能保证衬套套入后不会出现径向晃动，确保压入过程中衬套与模架安装孔的轴线完全重合，避免衬套压装后出现歪斜，影响后续导柱、顶杆等部件的装配。

在实际车间装配场景中，作业人员使用这款心轴时，会先将待安装的衬套平稳套入心轴的小直径定位段，确认衬套端面与心轴台肩端面完全贴合无间隙后，再将心轴连同衬套对准模架上预先加工完成的衬套安装孔，通过压力设备对心轴的台肩端面施加均匀的轴向压力，将衬套平稳压入安装孔内，直到衬套端面到达设计要求的安装深度位置。整个压装过程中，心轴的定位段始终对衬套起到径向约束作用，不会因为压装力的偏斜导致衬套出现错位，相比直接用铜棒敲击衬套端面的传统安装方式，不仅能大幅提升衬套的安装同轴度，还能避免敲击过程中对衬套端面、内孔造成的磕碰损伤，减少衬套安装后的早期磨损问题。

从安装边界与尺寸适配性来看，这款心轴的定位段长度需要匹配对应规格衬套的轴向长度，确保衬套完全套入后，定位段仍有足够的长度伸入模架安装孔内，起到初始导向作用，避免压装初始阶段衬套与安装孔出现对位偏差。台肩的外径尺寸需要大于衬套的外径，保证压装时压力完全作用在衬套的端面上，不会压到衬套的内孔边缘，防止衬套出现卷边、变形。心轴的整体材质选用具备较高硬度与耐磨性能的合金结构钢，表面经过淬火处理，长期反复使用也不会出现表面拉毛、变形的问题，能稳定维持尺寸精度，适配压铸模具车间高频次的衬套安装、更换作业需求。

在压铸模的批量生产运维场景中，衬套属于需要定期更换的易损件，每次更换衬套都需要保证安装精度，否则会出现导柱拉伤、顶杆卡滞等问题，严重时甚至会导致模具合模错位，造成压铸件飞边、尺寸超差等批量质量问题。这款专用安装心轴的应用，能降低衬套安装对作业人员操作经验的依赖，即使是经验相对不足的模具装配人员，也能借助心轴的定位结构完成高精度的衬套压装作业，有效提升模具装配与维修的效率，减少因衬套安装不当导致的模具故障停机时间，保障压铸生产环节的稳定性。
