可重复使用碎纸机轴及齿轮组件结构设计

　　在商用碎纸设备的运维与改造场景中，易损件的更换成本与停机时长一直是设备运维端重点考量的指标，这套可修复重复使用的轴与碎纸机齿轮组件，正是针对碎纸机核心传动与切削部位的损耗特性做的针对性结构设计。从实际使用场景来看，碎纸机的核心执行部件长期处于高负荷的纸张切削、挤压工况，常规齿轮在持续的硬纸、带钉纸张冲击下，齿面磨损、齿根崩裂的失效概率极高，而配套的传动轴在持续的扭矩传递与交变载荷作用下，也容易出现轴颈磨损、键槽形变的问题，这套组件从材料选型到结构设计都围绕可修复、长寿命的核心需求展开。

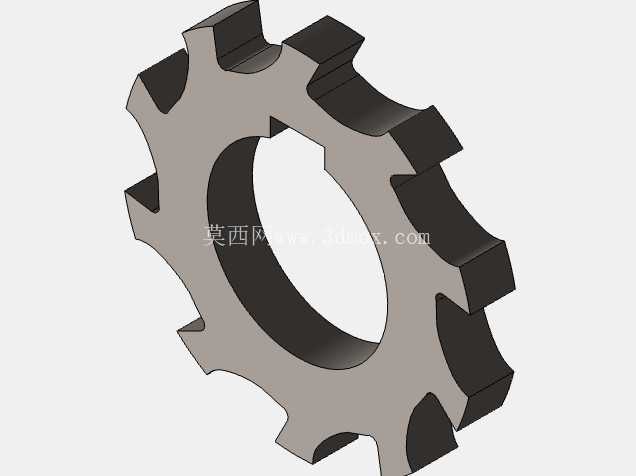

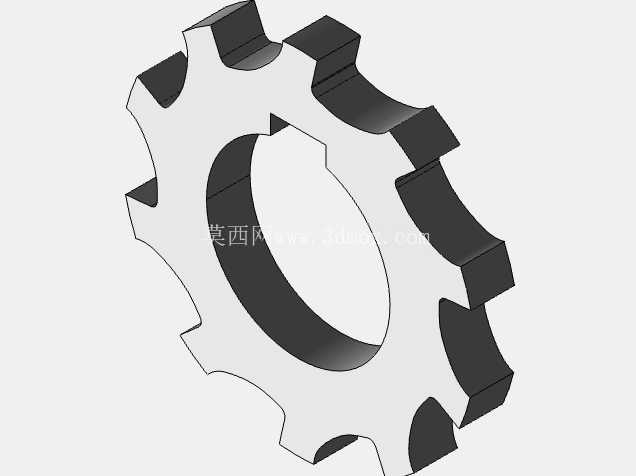

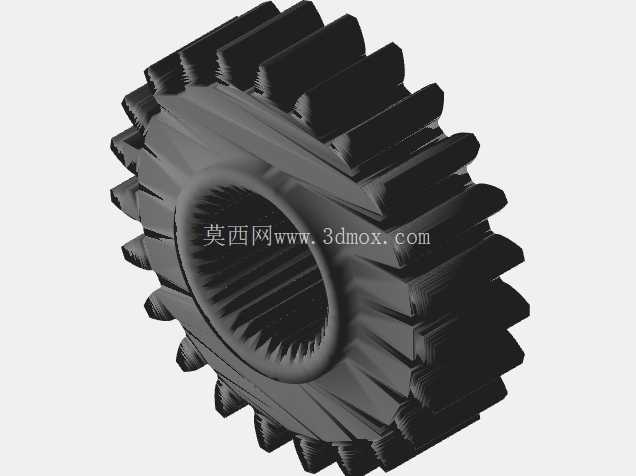

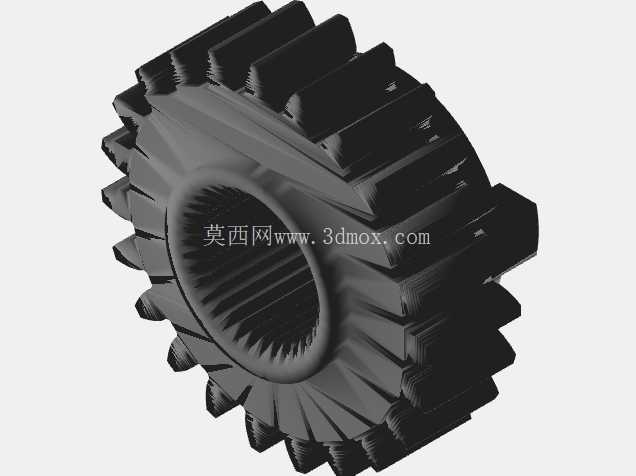

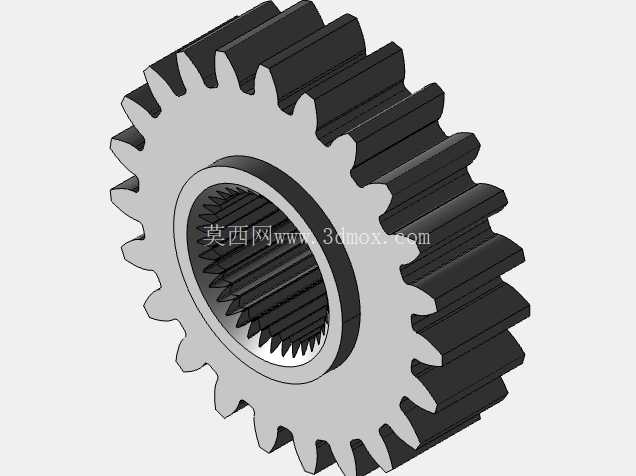

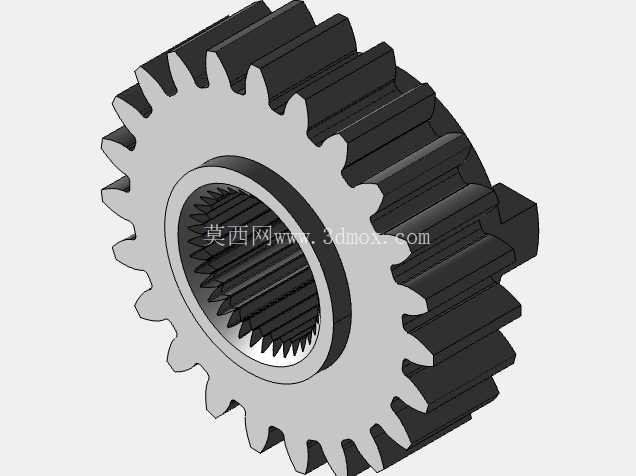

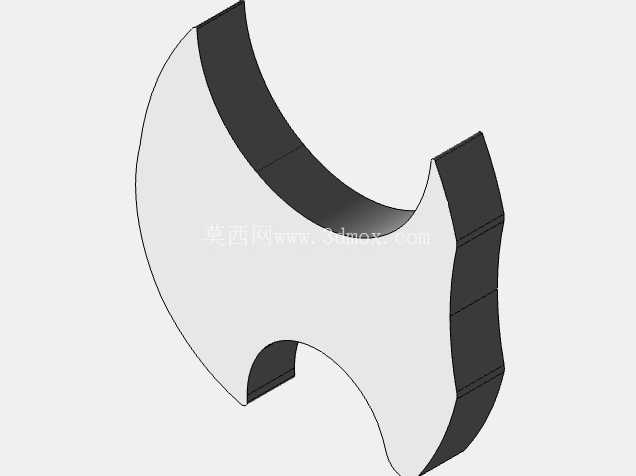

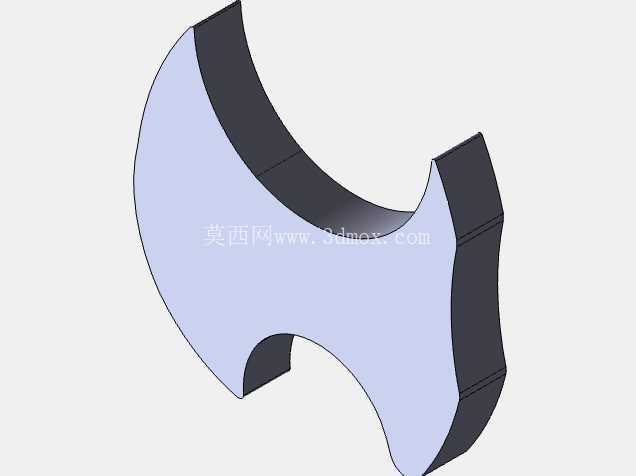

　　碎纸机齿轮采用Hardox500耐磨钢板通过激光切割工艺成型，齿形轮廓直接通过高精度激光切割一次成型，无需后续的机加工修形即可满足装配精度要求，Hardox500本身的高硬度与优异抗冲击性能，能够应对碎纸过程中夹杂的硬杂物冲击，避免常规软质齿轮容易出现的齿面卷边、崩齿问题，齿轮的齿形参数经过啮合校核，与原有碎纸机的传动齿轮啮合侧隙控制在合理区间，既不会因为侧隙过大导致传动冲击噪音，也不会因为侧隙过小出现卡滞、运转发热的问题。齿轮的中心孔与轴的配合采用过渡配合设计，配合面预留有修复余量，当长期使用出现配合间隙超差时，可通过刷镀、镶套的方式对配合面进行修复，无需整体更换齿轮，大幅降低备件更换成本。

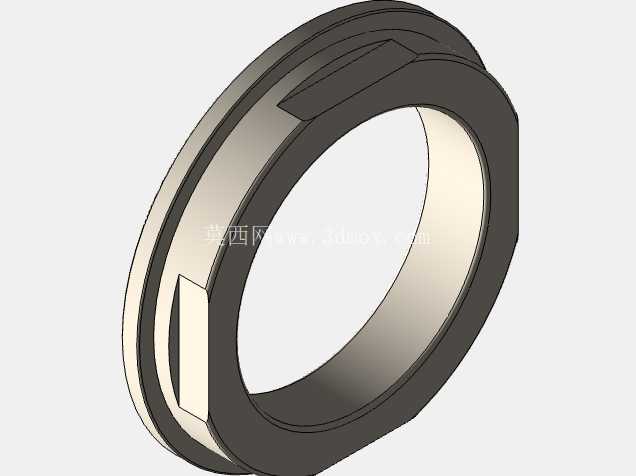

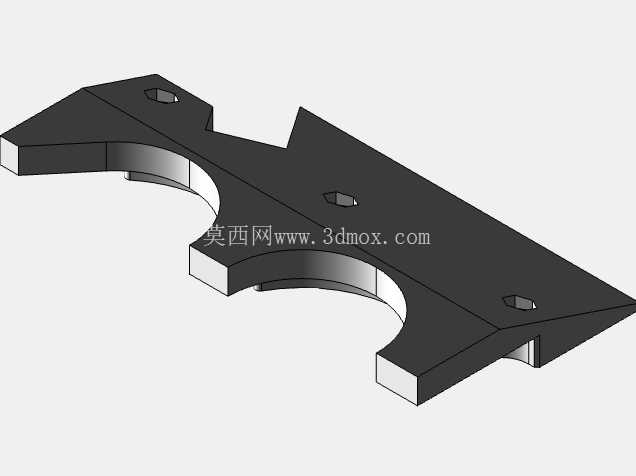

　　配套的车轴采用C45钢材作为基材，表面做碳氮共渗处理，轴的表面硬度能够达到高耐磨要求，而芯部依然保持45钢原有的韧性，能够承受碎纸过程中出现的瞬时冲击扭矩，避免硬轴容易出现的断裂问题。轴上的安装位、键槽位置都做了应力释放的圆角过渡设计，减少应力集中导致的轴类零件疲劳失效风险，轴的两端安装轴承的轴颈尺寸按照标准深沟球轴承的安装尺寸设计，能够直接适配原有碎纸机的轴承座安装位，不需要对设备原有结构做改动即可完成替换安装。从安装边界来看，齿轮的外径、齿厚尺寸完全匹配原有碎纸机的切削腔安装空间，不会出现齿轮与腔体内壁干涉的问题，轴的总长、各轴段的台阶尺寸都与原装零件保持一致，装配时可以直接沿用原有的紧固件、定位套等配件，降低替换改造成本。组件设计过程中针对碎纸机的实际负载做了扭矩校核，齿轮的齿根弯曲强度、齿面接触强度都能满足连续8小时满负荷碎纸的工况要求，轴的扭转强度、挠度变形量都控制在机械设计手册允许的范围内，不会出现大负载下轴形变导致的齿轮啮合错位问题。考虑到碎纸过程中会产生大量的纸尘，齿轮与轴的配合面、轴与轴承的配合位置都设计有简单的防尘结构，减少纸尘进入配合面导致的磨粒磨损，进一步延长零件的使用寿命。

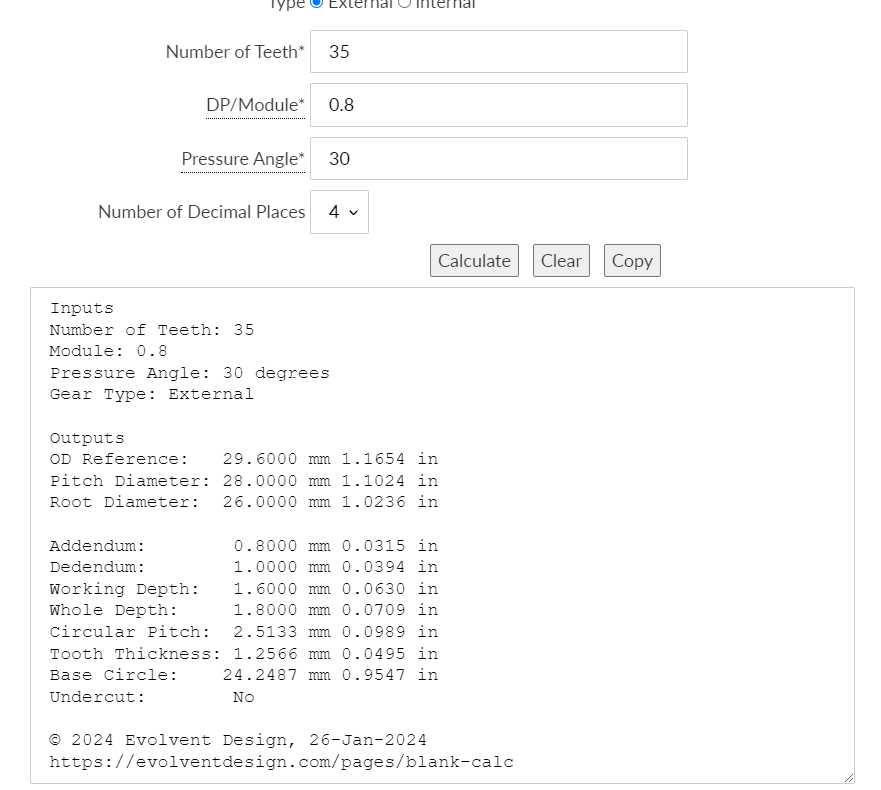

　　这套组件不仅可以用于全新碎纸机的生产装配，也可以作为运维替换备件用于老旧碎纸机的易损件更换，可修复的结构设计让零件在出现轻微磨损后不需要直接报废，通过简单的机加工修复即可再次投入使用，相比常规的一次性易损件，全生命周期的使用成本更低，也更符合工业设备运维的降本需求。在实际建模过程中，齿轮的齿形采用渐开线样条线拟合生成，保证齿形的啮合精度，轴的各轴段台阶、退刀槽、圆角都按照实际加工工艺要求做了细节还原，能够直接用于加工生产的工艺参考，也可以用于碎纸机改造项目的虚拟装配验证，提前排查装配干涉、运动匹配的问题。
