气瓶防护吊运笼式框架结构设计

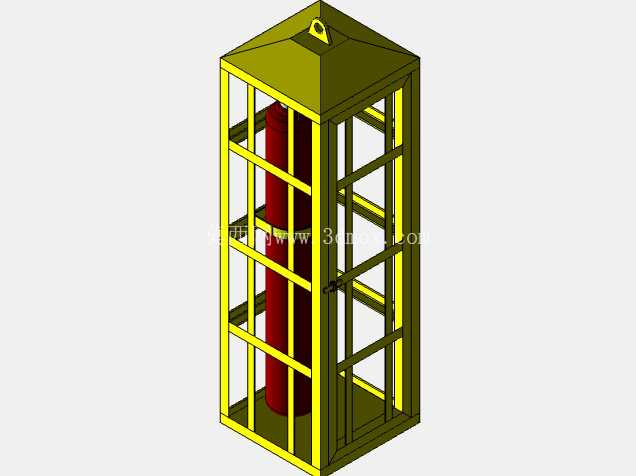

在工业气体储运、车间工位供气、现场动火作业等场景中，高压气瓶的直立固定与安全转运一直是现场安全管理的核心环节，这款笼式框架结构正是针对气瓶直立存放、短距离吊运、作业区防护需求开发的专用承载结构。从实际使用场景出发，该结构首先解决了气瓶直立放置易倾倒的问题，全周框架形成的围护结构可以将气瓶完全限制在框架内部，避免外力碰撞导致气瓶倒伏、瓶阀磕碰泄漏的风险，同时顶部设置的一体式吊耳可直接适配车间行车、手动葫芦等起重设备的挂钩，实现带瓶状态下的整体吊运，无需额外捆绑固定，大幅提升转运过程的稳定性与安全性。

从功能特性来看，该框架采用方管型材搭建主体受力结构，竖向主龙骨沿框架四角通长布置，承担整体竖向载荷与吊运过程的拉力，横向分层设置的横撑一方面形成周向防护栏，限制气瓶径向位移，另一方面可作为人员手动推移的受力点，方便短距离手动移位；框架顶部采用坡形顶盖设计，既可以避免顶部积灰积水，也能在吊运过程中分散吊点的集中载荷，防止顶部结构变形；框架正面设置可开启的限位门，方便气瓶的装入与取出，门体采用插销式锁止结构，无需额外工具即可快速开关，锁止后可避免气瓶在转运过程中从门侧滑出。框架底部设置封闭式承托底板，气瓶装入后直接坐落在底板上，避免气瓶底部直接接触地面造成磨损腐蚀，同时底板与竖向龙骨焊接为整体，形成稳定的底部承载面，保证放置时的平整度。

设计过程中首先明确了适配的常规工业高压气瓶尺寸边界，框架内部净空尺寸预留了足够的安装间隙，既方便气瓶顺利装入，也不会因为间隙过大导致气瓶在内部晃动；框架整体外形尺寸控制在常规通道通行范围内，可顺利通过车间标准宽度的安全通道、电梯门，满足车间内转运的通行要求。结构受力计算上，针对吊运工况下的动载系数，对竖向龙骨的壁厚、横撑的焊接强度、顶部吊耳的拉脱力都做了对应强化，吊耳位置设置在框架顶部中心位置，保证吊运过程中框架整体保持垂直状态，不会出现倾斜导致气瓶滑脱的情况。周向横撑的间距经过优化，既不会因为间距过大导致防护失效，也不会因为间距过小造成材料浪费、增加整体自重，同时横撑的布置位置避开了气瓶瓶阀、减压阀的安装区域，气瓶装入框架后可直接在框架内安装减压装置，连接输气管路，无需将气瓶移出即可直接作为工位供气的固定支架使用。

从安装与使用边界来看，该框架放置时无需额外地脚固定，依靠自身结构重量与底部平整面即可保持直立稳定，适合临时作业点的快速布置；吊运时仅需确认吊耳与起重挂钩连接可靠、门体锁止到位即可起吊，无需额外的绑扎作业，大幅提升现场作业效率。框架整体采用开放式结构设计，日常检查时可直接观察气瓶的状态、压力表读数，无需打开门体即可完成常规巡检，同时开放式结构不会积存泄漏的气体，避免可燃气体在密闭空间内积聚引发安全风险。结构所有型材连接处均采用满焊工艺，避免虚焊导致的结构失效，所有外露棱边都做了倒角处理，避免人员操作时被尖锐边角划伤。针对不同的使用场景，该框架既可以单台使用作为单个气瓶的防护固定架，也可以多台并排布置作为车间集中供气点的气瓶存放架，适配不同规模的用气需求。
