双工六角密封堵头结构设计方案

在液压、气动、润滑系统的管路布设场景中，经常会遇到预留工艺孔、检修口、备用接口需要长期封堵的需求，这类封堵件不能仅满足简单的堵塞功能，还要兼顾承压能力、密封可靠性、拆装便捷性，以及长期使用后的抗松动性能，双工六角插头正是针对这类工况开发的专用封堵零件。从实际使用场景来看，这类堵头广泛应用在液压阀块的工艺孔封堵、气动管路的备用接口封闭、减速机箱体的注油/排油口临时封堵、压铸模具冷却水路的端头密封等位置，不同场景对堵头的要求各有侧重：液压阀块用堵头需要承受16-31.5MPa的系统压力，不能出现渗漏；模具水路用堵头需要耐受100℃以上的循环水温，还要适配冷却水的腐蚀环境；减速机箱体用堵头需要具备一定的防松能力，避免设备长期振动后出现松脱漏油。

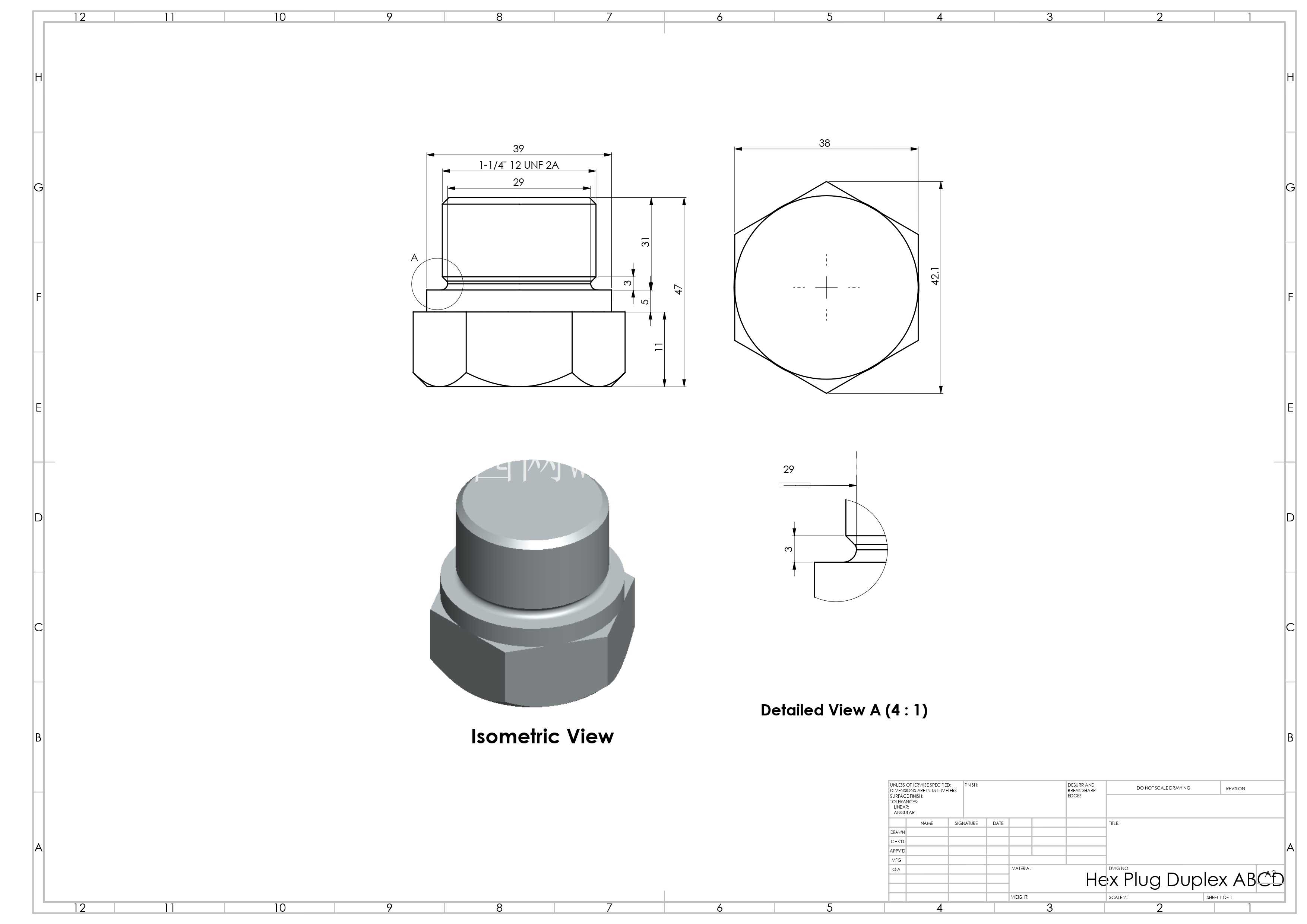

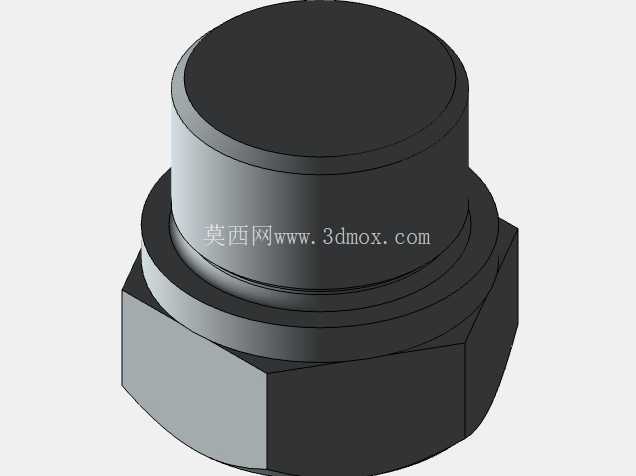

从结构设计思路来看，这款双工六角堵头采用了两段式功能分区设计，下部为外螺纹连接段，上部为六角施力段，中间设置密封贴合面。螺纹段的尺寸公差严格遵循普通密封管螺纹的精度要求，螺纹牙型的光洁度控制在Ra1.6以内，减少螺纹配合间隙带来的渗漏风险；六角施力段采用标准对边尺寸设计，能够适配普通开口扳手、套筒扳手的通用规格，现场拆装不需要专用工具，降低运维的工具成本；中间的密封面设计为90度锥形贴合结构，配合铜垫片或者O型密封圈使用时，能够在螺纹拧紧的过程中形成线性密封，相比平面密封结构，锥形密封的压紧力更集中，在相同拧紧力矩下能获得更高的密封比压，抗渗漏能力更强。

从外形尺寸与安装边界来看，这款堵头的六角头对边尺寸、螺纹公称直径、整体伸出长度都经过了适配性优化，六角头的高度预留了足够的扳手咬合空间，即使在空间狭窄的阀块安装面上，也能保证扳手完全卡住六角头，不会出现打滑拧圆角的问题；螺纹段的长度根据常用的安装壁厚设计，不会出现螺纹拧入过深顶碰内部流道、或者拧入深度不足导致连接强度不够的问题；堵头安装完成后，六角头高出安装面的尺寸控制在合理范围，既不会因为突出过多影响周边管路的布设，也不会因为突出过少导致拆装时扳手无法卡入。在细节设计上，六角头的棱边做了0.2mm的倒角处理，去除加工毛刺，避免拆装过程中划伤操作人员；螺纹段的起始端做了导入倒角，安装时能够快速对准螺纹孔，不会出现螺纹错牙的问题；密封锥面的粗糙度控制在Ra0.8以内，保证密封件贴合时没有微观间隙，提升长期密封的可靠性。

从实际选型适配的角度，这款堵头的结构可以根据不同的使用压力调整参数：低压气动场景下可以直接采用螺纹配合密封，不需要额外加装密封件，简化安装流程；中高压液压场景下可以在密封锥面处加装O型圈，或者在螺纹段缠绕生料带，进一步提升密封性能；高温工况下可以更换为金属密封垫片，耐受更高的工作温度。相比普通的外六角堵头，这款双工结构的堵头在六角头下方增加了一段定位圆柱，安装时圆柱段能够先进入安装孔的导向段，保证堵头与安装孔的同轴度，避免螺纹拧紧过程中出现偏斜，导致螺纹受力不均、密封面贴合不严的问题，这一细节设计在自动化装配场景中优势尤为明显，能够提升自动拧紧的合格率，减少因为装配偏斜导致的零件报废。在压铸模具的冷却水路应用中，这款堵头的六角头端面还可以加工内六角孔，当外部安装空间不足，无法使用开口扳手或者套筒时，可以通过内六角扳手从端面进行拧紧操作，进一步拓展了零件的适用场景。
