舵机驱动式小型传送带输送结构

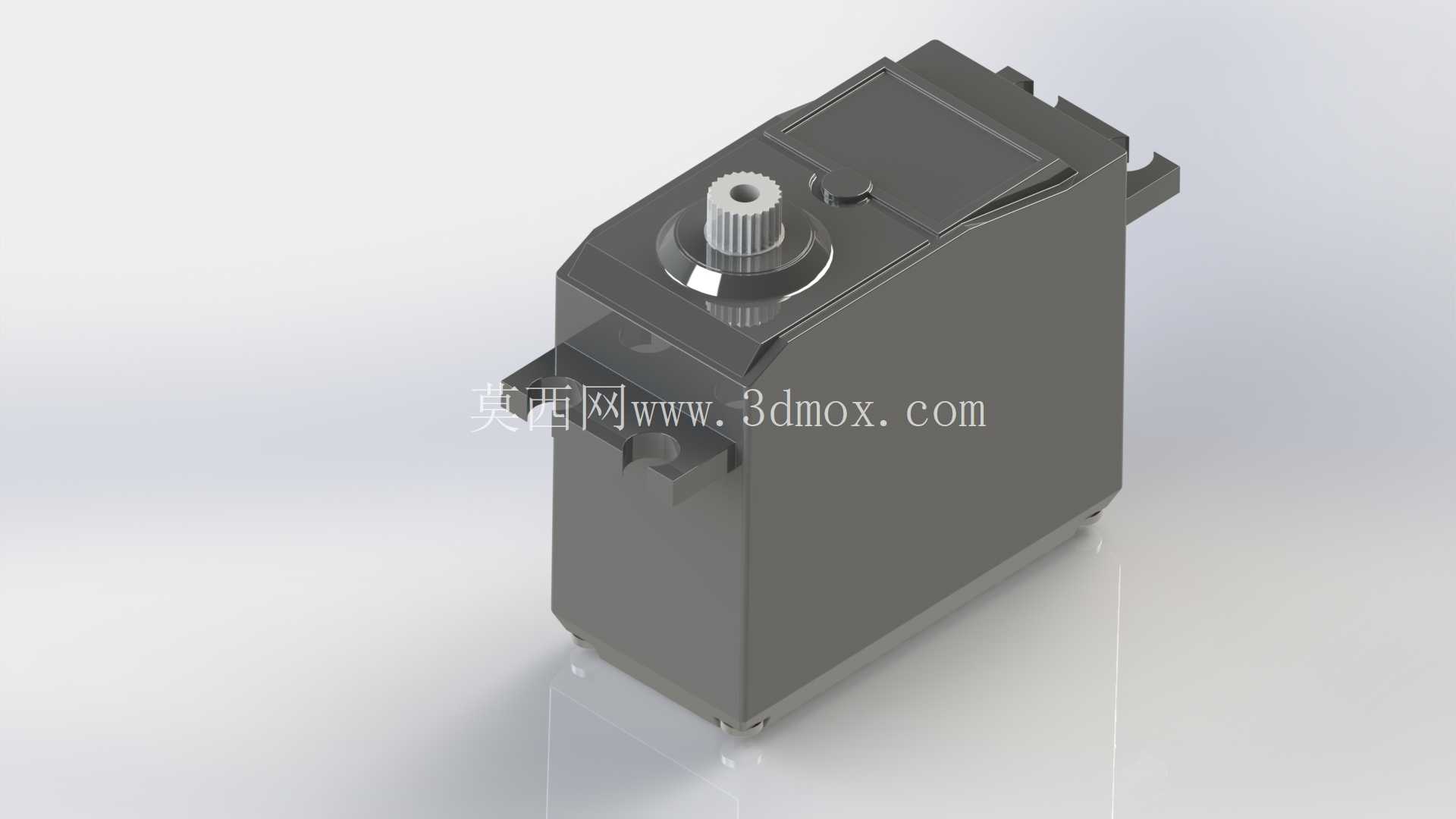

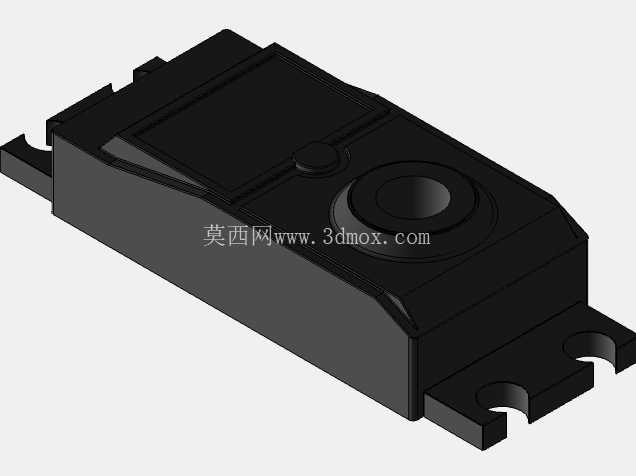

这套输送结构的核心驱动单元采用标准尺寸舵机作为动力源，区别于传统三相异步电机搭配减速箱的驱动方案，舵机集成了直流电机、减速齿轮组与位置反馈电位器，无需额外配置驱动器即可实现精准的转角控制，对于短距离、小负载的定点输送场景适配性极强。在轻工生产流水线的工位间物料转运环节，这类小型输送结构常被用于电子元器件、小五金冲压件、包装辅料的短距离传递，安装时不需要预留大型电机的安装工位，整体结构紧凑，可直接嵌入现有工作台面的间隙中，不会占用过多生产操作空间。

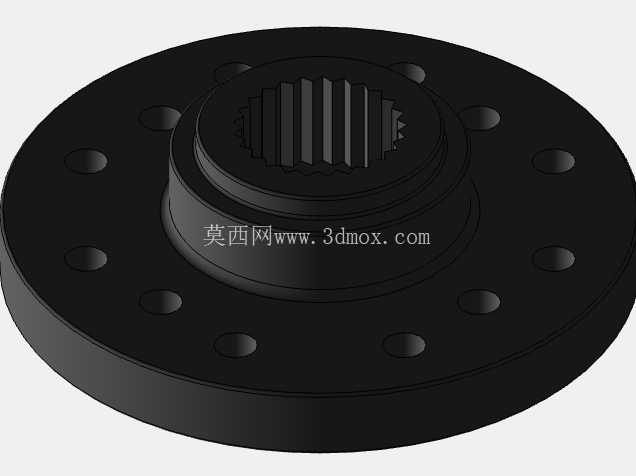

从结构设计逻辑来看，舵机的输出花键轴直接与传送带的主动辊同轴连接，省去了同步带、链轮等中间传动环节，既减少了传动过程中的功率损耗，也消除了中间传动件带来的回程间隙，输送启停的响应速度更快，定位精度可控制在毫米级，完全满足工位间物料精准递送至取料位的需求。主动辊与从动辊的平行度公差控制在0.05mm以内，辊身表面做了滚花处理，增大与传送带接触面的摩擦力，避免输送过程中出现皮带打滑、跑偏的问题，传送带采用耐磨损的PVC材质，厚度控制在1.2mm，兼顾柔韧性与抗拉强度，长期运行下的伸长率低于0.5%，减少日常张紧维护的频次。

安装边界方面，整套结构的侧边预留了标准的安装凸耳，凸耳上开有M3的沉头安装孔，可直接通过螺栓固定在铝型材工作台架上，安装孔的孔位间距兼容市面上主流的2020、3030铝型材的槽距，不需要额外加工转接板。整体结构的宽度控制在100mm以内，长度可根据实际工位间距做模块化拼接，单段标准长度为300mm，多段拼接时可通过侧边的连接卡扣快速固定，拼接处的皮带高度差控制在0.2mm以内，不会出现物料卡滞的问题。舵机的接线端预留了标准的3Pin杜邦接口，可直接对接常用的PLC控制板或者单片机控制单元，接线方式简单，不需要复杂的电气调试，即可实现正反转、定速输送、定点停止等多种运行模式。

在实际应用场景中，这类小型输送结构除了用于常规生产流水线的工位转运，还可搭配视觉检测设备使用，作为检测环节的物料输送载体，匀速将待检测工件送至工业相机的拍摄位，配合舵机的精准位置控制，可实现每个工件的停留位置一致，保障视觉检测的准确率。在小型物料分拣场景中，可在输送线侧边加装拨料气缸，根据检测信号将不同类型的物料推送至对应的料盒中，整套结构运行噪音低于45分贝，适合在无尘车间、实验室等对噪音控制有要求的场景使用。结构设计时充分考虑了日常维护的便捷性，从动辊端设置了张紧调节螺丝，仅需要用十字螺丝刀即可调整皮带张紧度，不需要拆解整体结构，舵机采用快拆式安装结构，更换舵机时仅需要拧下两颗固定螺丝即可完成拆卸，大幅降低设备停机维护的时间成本。

结构的受力设计经过反复校核，额定负载下主动辊的径向跳动量低于0.03mm，不会因为负载增加出现辊轴变形的问题，传送带的运行速度可通过舵机的控制信号进行调节，速度调节范围覆盖10mm/s到100mm/s，可根据不同的生产节拍灵活调整。侧边的护板采用ABS工程塑料注塑成型，表面做了哑光处理，既可以防止物料从输送线侧边掉落，也不会因为光线反射影响视觉检测的成像效果，护板与主体结构采用卡扣式连接，拆卸清理时不需要借助工具，可快速清理输送线缝隙中残留的物料碎屑，保持设备运行环境整洁。
