单缸立式小型蒸汽机结构设计

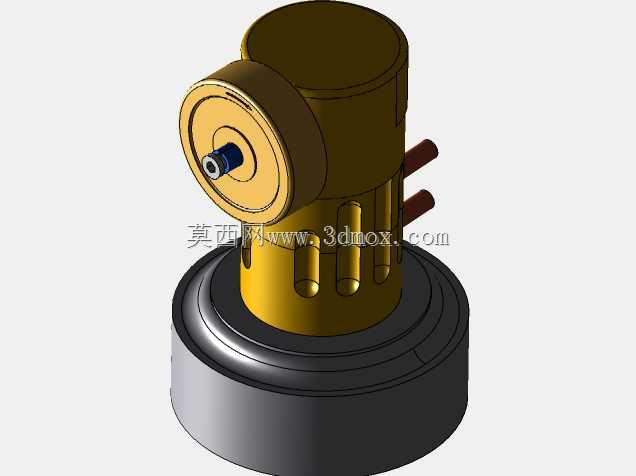

　　这款单缸立式蒸汽机的结构设计，核心围绕小功率热力动力输出场景展开，适配教学演示、小型复古动力装置改装、科普展品制作这类对动力输出平稳性、结构直观性有要求的使用场景。从实际功能逻辑来看，整机采用立式布局，将气缸主体垂直布置在底座上方，有效压缩了水平方向的安装占用空间，12mm缸径搭配12mm冲程的参数设定，让整机的动力输出区间适配小负载连续运转需求，能够通过蒸汽压力推动活塞做往复运动，再通过侧置的曲柄连杆机构将直线往复运动转化为旋转动力输出，侧部伸出的管路接口分别对应蒸汽进气与排气通路，安装时只需对接对应压力的蒸汽供给管路，固定好底座安装位即可完成动力单元的部署。

　　设计过程中优先考虑了结构的直观性与拆装便利性，缸体外部的加强筋结构既提升了缸体承压时的结构刚性，也为拆装维护提供了夹持点位，避免薄壁缸体在拆装受力时出现变形。底座采用大直径圆盘式结构，底部预留了环形安装定位面，安装时可通过螺栓穿过底座预设的安装孔将整机固定在安装基座上，大直径底座的配重设计也能抵消曲柄连杆机构运转时产生的往复惯性力，降低整机运转时的振动幅度，不需要额外加装复杂的减震结构即可实现平稳运转。侧置的动力输出轴采用同轴定位结构，输出端预留了标准轴径的连接位，可直接对接带轮、齿轮等传动部件，不需要额外做轴径转换适配，降低了动力对接的加工成本。

　　从结构细节来看，缸体与底座之间采用台阶定位配合，装配时可快速完成同轴度找正，减少装配过程中的调整工作量，缸盖与缸体的连接位预留了密封件安装槽，可适配常规的耐高温密封垫片，保证蒸汽通入时的腔体密封性，避免蒸汽泄漏导致的动力损失。曲柄机构的侧置布局将运动部件集中在缸体单侧，既方便观察运动过程，也为后续的维护调整预留了操作空间，不需要拆解整机主体即可完成曲柄连杆间隙的调整、润滑维护等操作。进出气管路采用斜向侧出的布置方式，避开了动力输出轴的运动范围，管路安装时不会与旋转部件产生干涉，同时也方便管路的走线布置，减少管路弯折带来的气阻问题。

　　这类小尺寸立式蒸汽机的实际应用中，常作为教学演示设备用于热力循环原理的展示，透明化的结构布局可让观察者清晰看到蒸汽进排、活塞运动、动力输出的完整流程，也可作为小型复古动力模型的动力单元，搭配小型锅炉即可实现自主运转，部分手工改装场景中也会用这类小功率蒸汽机作为小型装置的动力源，驱动小型发电机、水泵这类低负载设备。设计时充分考虑了不同场景的适配性，整机的外部轮廓没有突兀的外凸结构，所有运动部件都在预设的轮廓范围内，安装时不需要额外预留过大的安全避让空间，外部尺寸控制适配小型装置的内部安装空间，可直接嵌入到各类小型设备的动力舱内，不需要对设备主体做大规模的结构修改。

　　在结构强度校核层面，缸体壁厚的设定兼顾了轻量化与承压需求，在常规低压蒸汽供给的工况下，缸体不会出现形变或密封失效问题，底座的铸铁材质设定（模型对应结构的材质选型逻辑）既保证了整机的配重稳定性，也具备足够的刚性承受运转时的交变载荷，连接部位的螺栓规格选型匹配对应位置的受力需求，不会出现运转时连接松动的问题。润滑点位的布置覆盖了所有运动摩擦副，可在不拆解主体结构的情况下完成日常润滑保养，降低长期使用的维护成本。
