带弹出转运功能的机动滚筒输送装置

在离散制造车间的物料转序环节，不同高度、不同节拍的输送线衔接一直是产线布局里容易卡壳的点位，这套带弹出转运功能的机动滚筒输送装置，就是针对两条平行布置的滚筒线之间的物料转移需求设计的，常见于电商仓储分拣区、汽配零部件加工线、家电总装支线的接驳位置，用来解决同平面错位输送线之间的工件自动转序问题，不需要额外配置机械手或者移栽机，靠自身结构就能完成工件的横向转移，能大幅降低产线接驳点的设备投入成本。

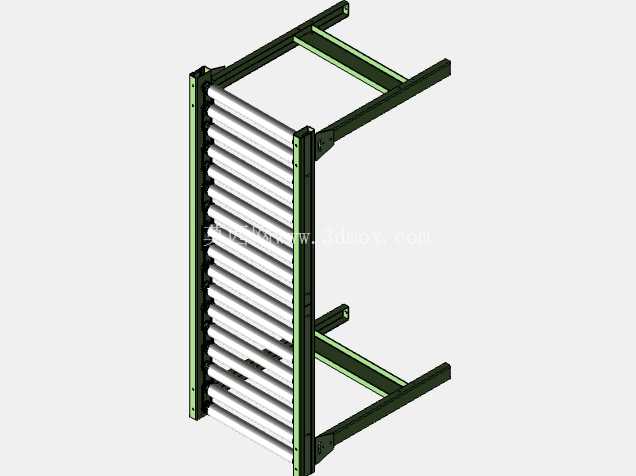

整个装置的主体框架采用型钢焊接成型，两侧的安装立板做了加厚处理，用来承载多组电动滚筒的安装载荷，框架底部的支撑腿预留了地脚安装孔，可根据现场地面的平整度调整安装高度，整体安装边界的宽度适配常规600mm宽度的标准输送线，长度方向可根据对接的两条输送线的间距做模块化调整，单段标准单元的长度控制在1200mm以内，方便现场吊装和拼接。输送段的动力采用内置电机的电动滚筒，配合PolyVee多楔带做相邻滚筒之间的动力传递，相比传统的链传动结构，多楔带传动的噪音更低，运行过程中不需要频繁加注润滑油，维护工作量更小，滚筒表面包胶处理，和工件接触面的摩擦系数控制在0.3以上，避免输送过程中工件打滑偏移，尤其是针对表面光滑的钣金件、塑料周转箱这类工件，输送稳定性更有保障。

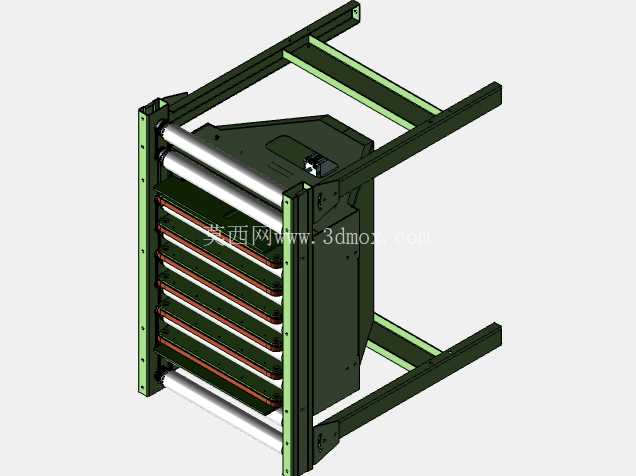

中间的弹出转运站是这套装置的核心结构，转运站集成了平带输送机构和升降挡块组件，平带的输送方向和主滚筒线的输送方向垂直，升降挡块分别布置在转运站的上下游位置，整个转运站的升降动作靠底部的凸轮机构或者短行程气缸驱动，升降行程刚好能让平带面高出主滚筒面10-15mm，确保抬升工件的时候不会和主滚筒发生干涉。实际运行的时候，工件沿着上游的电动滚筒线输送，到达转运站位置时，上游挡块升起拦截工件，待工件位置停准后，下游挡块同步升起，避免工件在抬升过程中滑出转运范围，随后转运站整体抬升，平带启动，将工件横向输送到对接的另一条滚筒线上，等工件完全离开转运站区域，平带停止运行，转运站下降回到初始位置，上下游的挡块依次回落，上游线体继续输送下一个工件，整个动作循环的节拍可以根据产线的生产速度调整，最快可以做到12秒完成一次转运动作，适配大部分中低速产线的转序需求。

设计的时候特意考虑了不同工件的适配性，滚筒的间距设置为75mm，可承载最小尺寸150mm的周转箱或者工件，不会出现工件卡滞在滚筒间隙里的问题，整个装置的电气控制预留了标准IO接口，可以直接接入产线的总PLC控制系统，不需要额外配置独立的控制箱，挡块的位置安装了漫反射光电传感器，用来检测工件的到位情况，避免出现误动作。框架的表面做了喷塑处理，颜色采用工业设备常用的深绿色，耐油污且不容易显脏，适合车间多尘、多油污的使用环境，所有的转动部位都配置了免维护轴承，长期运行不需要频繁拆检更换易损件。安装的时候只需要将装置和对接的两条输送线调平，确保滚筒面和平带面的高度差符合设计要求，接好动力线和信号线就能投入使用，不需要做复杂的现场改造，对于旧产线的升级改造来说，这种集成式的输送转运装置比单独搭配移栽机构的方案施工周期更短，对现有产线的生产影响更小。另外在结构细节上，两侧的框架立板上预留了多组安装孔位，可以根据需要加装导向条、扫码枪安装支架、工件阻挡机构等附件，拓展不同的使用功能，比如在分拣场景下，可以在转运站位置加装扫码设备，根据工件的信息将其分流到不同的支线输送线上，实现多路径的物料分拣功能。
