空气压缩机用sigma径向叶轮结构设计

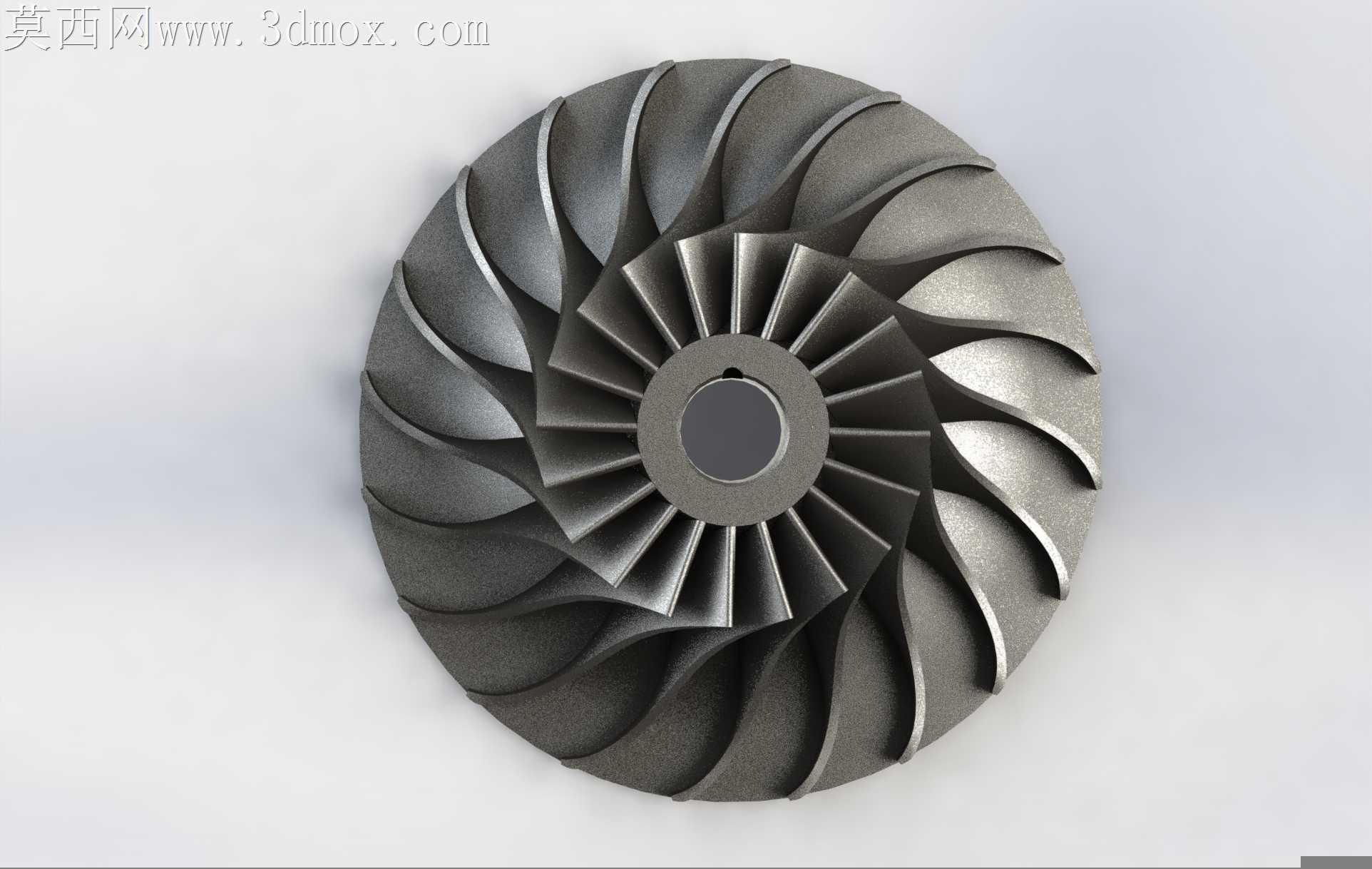

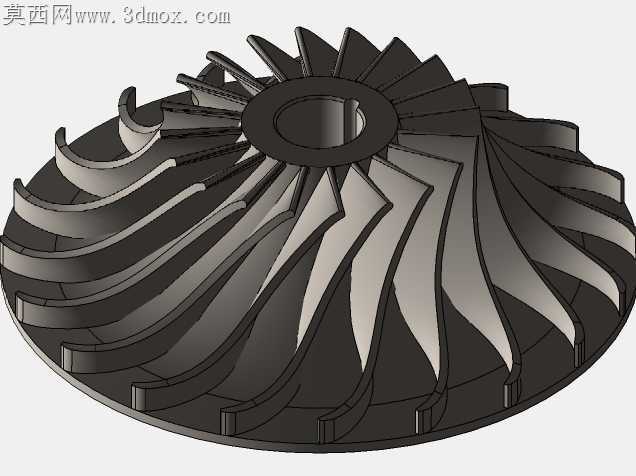

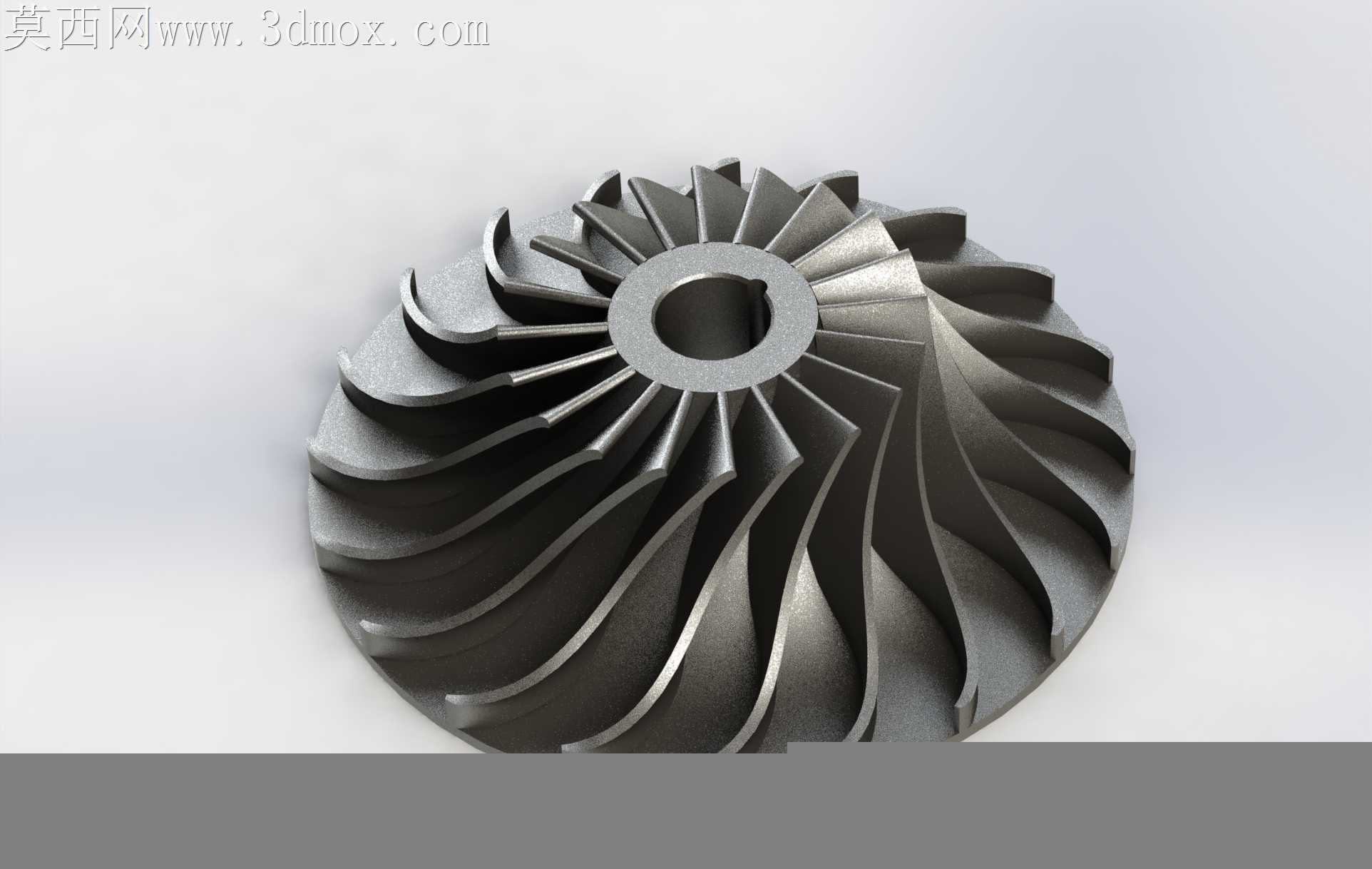

这款sigma径向叶轮是多级齿轮空压机的核心做功部件，主要应用于中小型容积式空气压缩设备的压缩级单元，适配MSG系列空压机的中压压缩工况，在工业气动生产线、车间集中供气系统、小型工业制氧设备、食品加工吹扫气源配套等场景中承担核心的气体动能转换作用。叶轮作为压缩机转子系统的核心零件，其核心功能是通过高速旋转将电机输入的机械能传递给流经叶道的空气，利用离心效应提升气体的压力能与动能，为后续扩压环节提供符合流速与压力要求的气流，直接决定整台压缩机的产气效率、运行噪音与能耗水平。在设计思路上，这款径向叶轮采用后弯式三元扭曲叶片构型，叶片沿轮毂径向呈均匀螺旋排布，叶型曲率经过气动优化，能够有效降低叶道内的气流分离损失，避免高速旋转时出现气流喘振边界过窄的问题；轮毂中心设置带键槽的安装孔，可与压缩机主轴通过平键实现周向定位，保证大扭矩传递过程中无相对滑移，叶轮背部的定位端面可与主轴轴肩贴合，实现轴向安装定位，保障高速旋转时的转子动平衡精度。从安装边界来看，叶轮整体为盘式回转结构，外圆轮廓为连续光滑的圆弧曲面，无突出的外置结构，可直接嵌入压缩机的蜗壳腔体内，安装时需保证叶轮出口端与扩压器端面预留符合设计要求的轴向间隙，避免运行过程中热胀导致的动静部件碰磨；中心安装孔的孔径与键槽尺寸匹配对应规格的压缩机主轴，轮毂厚度满足高速旋转下的结构强度要求，可承受额定转速下的离心载荷与气动载荷，叶片前缘的进气端做了圆弧修型处理，能够降低进气冲角带来的流动损失，提升叶轮的高效工作区间范围。在实际运行过程中，这款叶轮可适配多级压缩单元的级间气流参数，叶道的通流截面沿气流方向逐步收窄，能够对进入叶道的空气进行平稳加速，减少气流在叶道内的涡流损失，相比普通直叶片径向叶轮，其气动效率可提升8%左右，同时能够降低叶轮旋转过程中的气动噪音，改善整台空压机的运行NVH表现。叶轮的整体结构采用一体化构型设计，叶片与轮毂为整体成型结构，无拼接焊缝，可避免高速旋转下的结构失效风险，叶片的厚度从根部到前缘逐步减薄，既保证了叶片根部的结构强度，又能降低叶片前缘对进气气流的阻挡损失，提升进气效率。
