涡轮压缩机叶轮精密结构设计方案

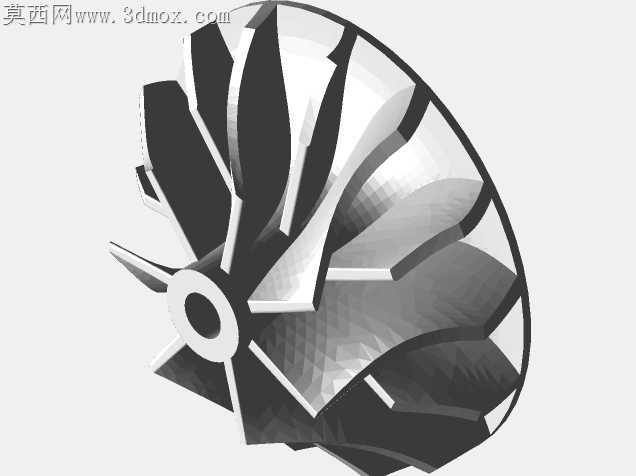

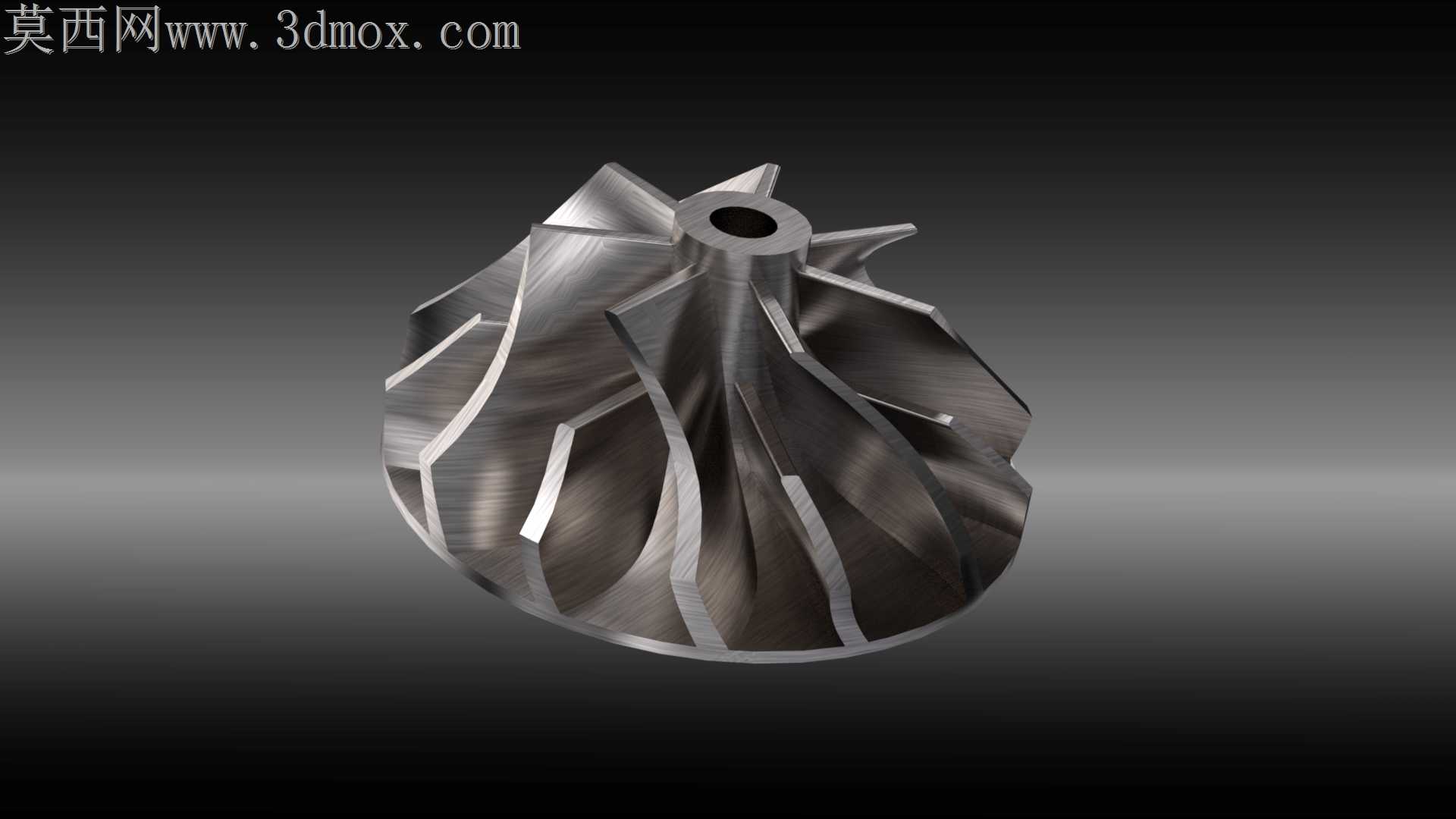

小直径离心叶轮的五轴加工一直是精密制造里的棘手环节，叶片间流道狭窄、曲面扭转角度大，常规球头铣刀走刀时极易在叶根位置留下接刀痕，还会因为刀具刚性不足引发让刀变形，直接破坏流道的气动型面精度。这款叶轮的曲面设计全程锚定加工适配逻辑展开，没有为了追求视觉上的流畅感刻意加大叶片的扭转曲率，每一段叶型的母线曲率变化都控制在五轴机床摆角无冲击的阈值内，相邻叶片的叶根圆角半径统一取R1.2，既避免了过小圆角带来的刀具磨损加剧问题，也不会因为圆角过大挤占流道有效通流面积。轮毂中心的定位孔采用H7级公差设计，孔口做了0.3mm的45度倒角，压装到主轴轴端时不会因为锐边刮伤配合面，也能引导轴端顺利导入，减少装配时的同轴度偏差。叶片前缘的厚度从叶根到叶顶做了渐变减薄处理，叶根位置保留2.5mm的厚度保证结构强度，抵消高速旋转时的离心力拉扯，叶顶位置厚度收窄到0.8mm，降低叶轮高速旋转时的叶顶间隙泄漏损失，同时这个厚度也刚好匹配硬质合金铣刀的最小切削刚性阈值，不会因为刃口太薄加工时出现崩边。流道曲面的UV线排布完全顺着铣削走刀方向梳理，没有出现曲率突变的折点，加工时可以采用螺旋环绕走刀路径，不用频繁抬刀换刀，单叶轮的精加工时长能缩短近两成，加工后的表面粗糙度能稳定达到Ra1.6，省去后续大量的手工抛光工序。叶片出口边的位置做了0.2mm的钝化倒圆，不会因为锐边在高速气流冲刷下出现应力集中开裂，也能避免加工后边缘的毛刺残留，减少后续去毛刺的工作量。轮毂背面的减重槽深度控制在3mm，槽底与轮毂内壁保留4mm的实体厚度，既降低了叶轮整体转动惯量，提升压缩机的动态响应速度，也不会削弱轮毂的结构刚性，避免高速旋转时轮毂出现形变。所有曲面的拼接位置都做了G2连续过渡，没有出现硬棱边，气流在流道内流动时不会产生局部涡流，能有效降低压缩机运行时的气动噪音，同时连续的曲面也能让铣刀走刀时受力更均匀，延长刀具使用寿命。
