制药油漆行业用行星式搅拌设备结构设计

　　做了快十年非标搅拌设备的三维结构设计，经手的行星搅拌机型少说也有二十多款，这次拆解的这款机型，是专门针对高粘度物料混合场景做的落地化结构设计，最早是给浙中一家制药辅料生产企业做的定制款，后来也被不少油漆、树脂类生产厂家拿去改参数用。先从实际应用场景说，很多人对行星搅拌的认知还停留在“比普通搅拌混得匀”，其实这款机型针对的是普通锚式、桨式搅拌搞不定的工况：制药行业里的软膏基质、中药浸膏混合，动辄几十万厘泊的粘度，普通搅拌根本带不动料层，靠近罐壁的物料半天搅不开，还容易局部过热破坏有效成分；油漆行业的高固含色浆、树脂填料混合，不光要混得匀，还不能留搅拌死角，不然填料沉底、色浆分散不开，整批料直接报废。

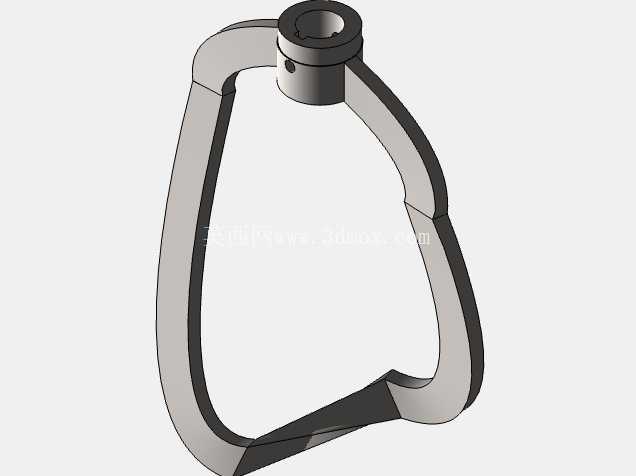

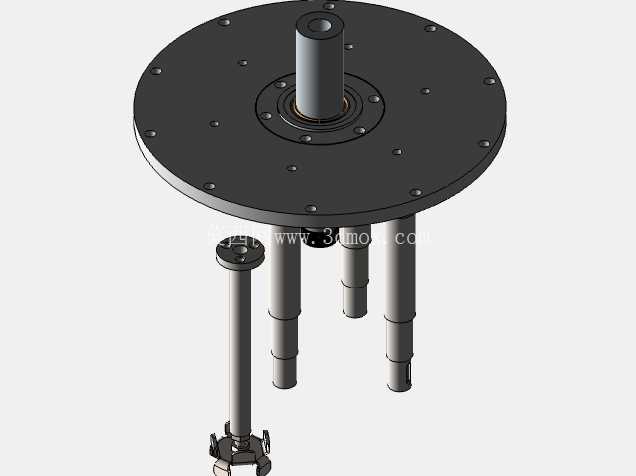

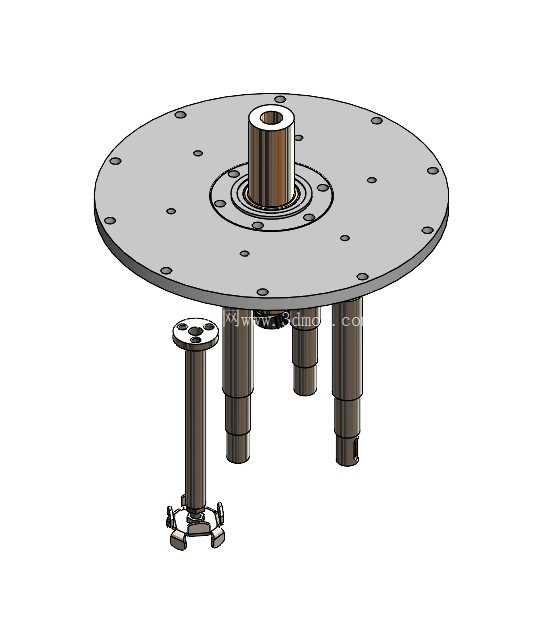

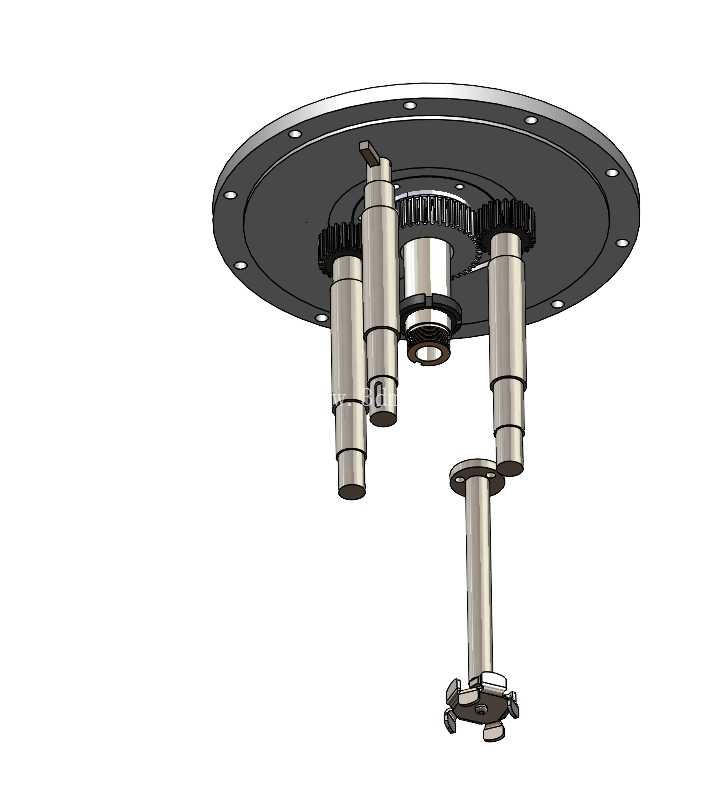

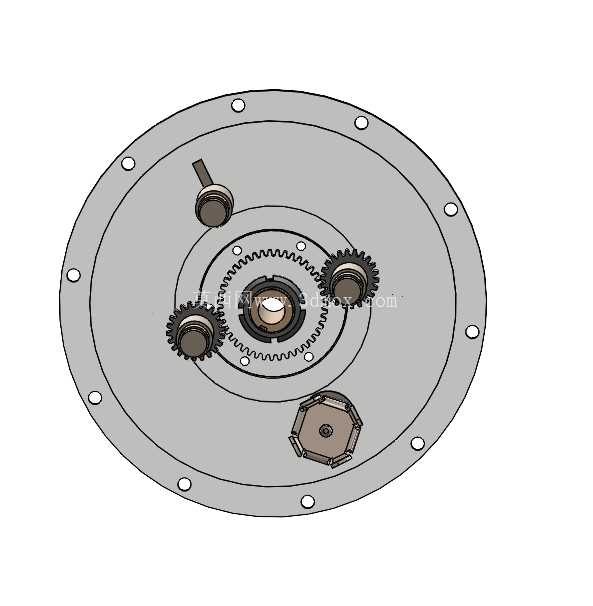

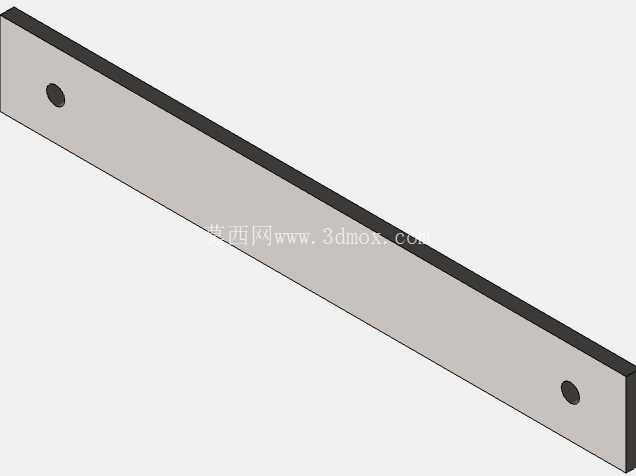

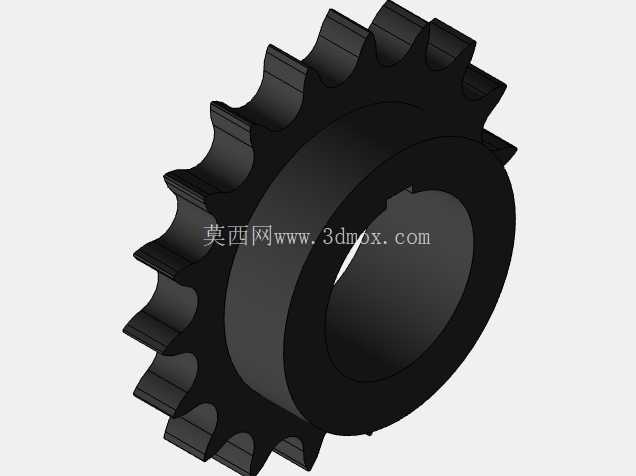

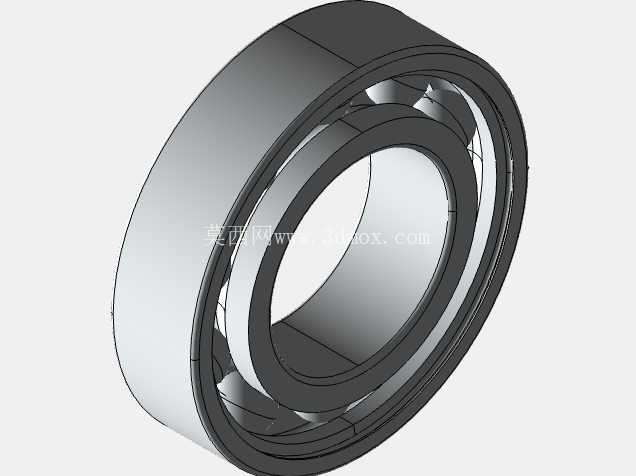

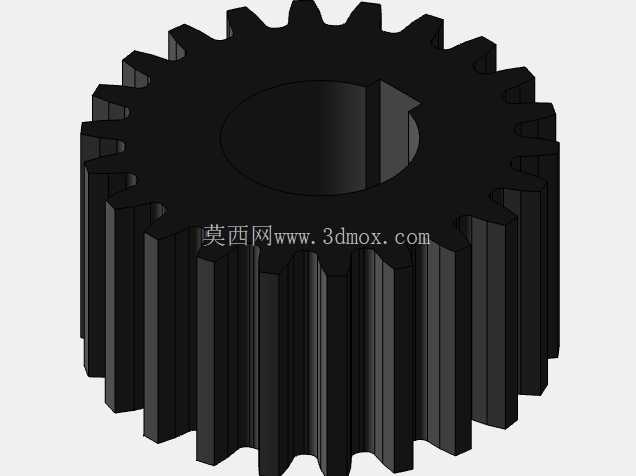

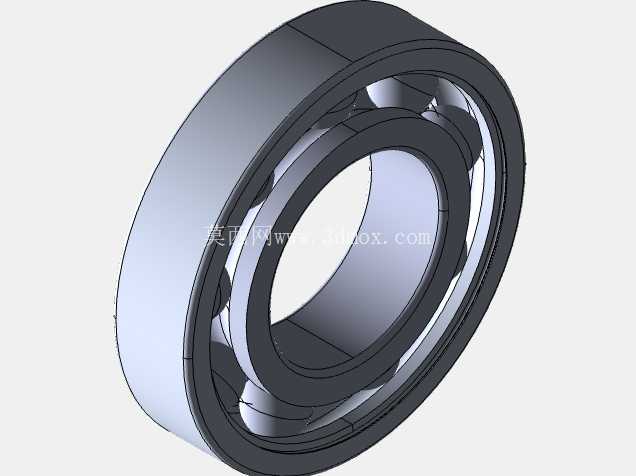

　　这款设备的结构设计完全是跟着工况痛点走的，没有搞那些花里胡哨的冗余结构。先说核心的搅拌执行部分，采用的是典型的行星传动架构，搅拌桨在绕自身轴线高速自转的同时，会沿着搅拌罐的中心轴线做公转，整个运动轨迹覆盖罐内除了极小安装间隙之外的全部区域，哪怕是罐壁附近10mm以内的料层，也能被桨叶持续刮带参与混合，不会出现边缘物料长期静止结壁的问题。和很多简易行星机不同，这款机型特意加了低速刮壁组件，刮壁板采用聚四氟乙烯材质，和不锈钢罐壁的贴合间隙控制在1mm以内，公转的时候同步刮除罐壁粘附的物料，既避免物料长期粘壁受热变质，也能减少罐内物料的温度差，对于需要控温混合的制药、油漆物料来说，这个结构直接把混合均匀度提了至少15个百分点。

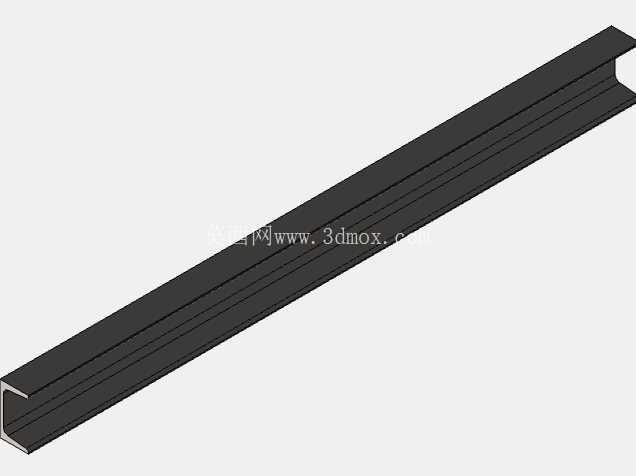

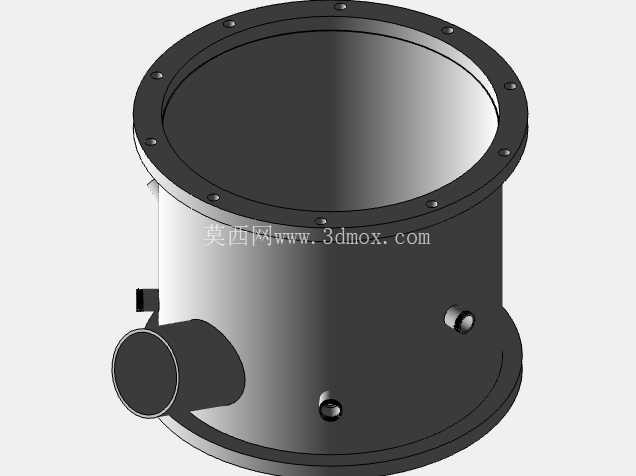

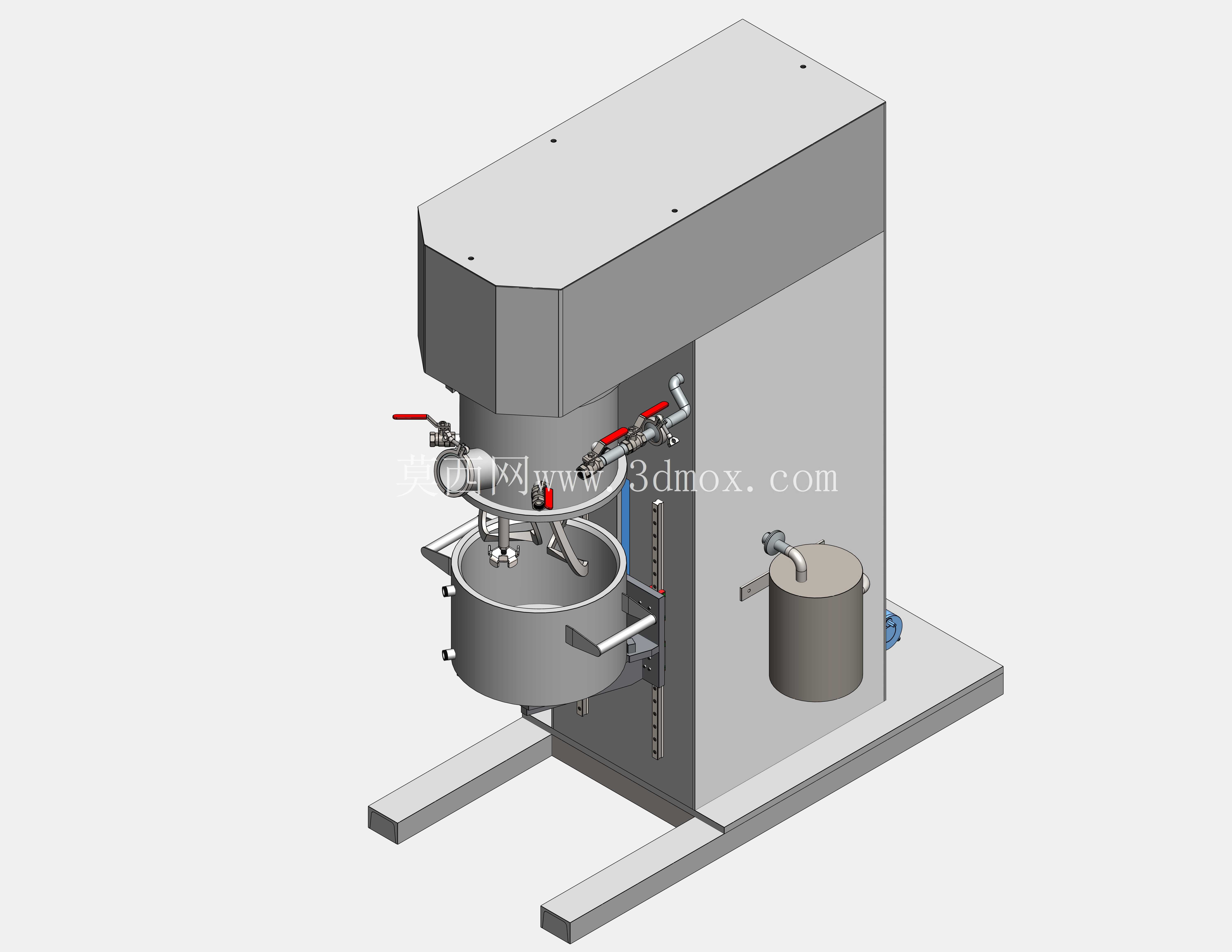

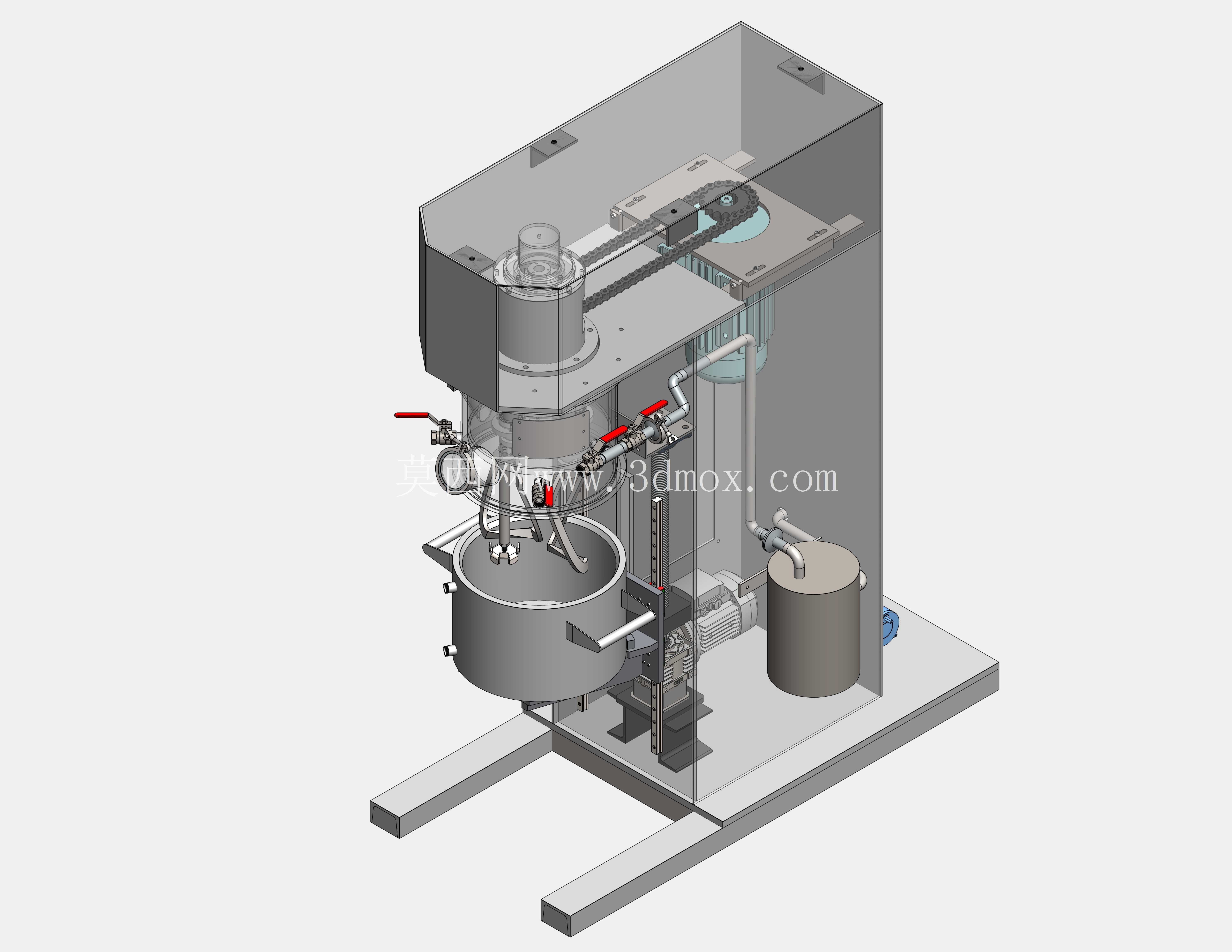

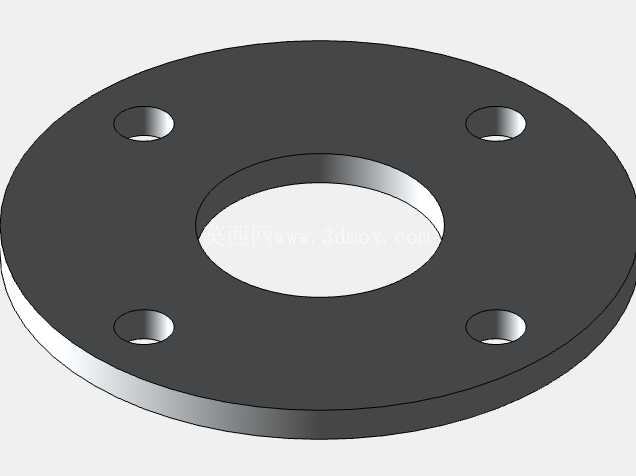

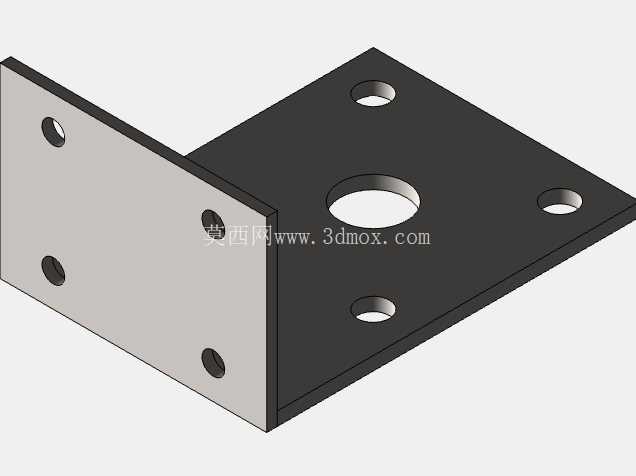

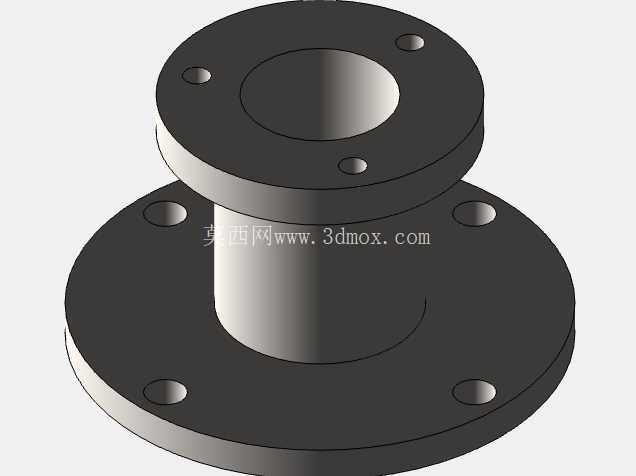

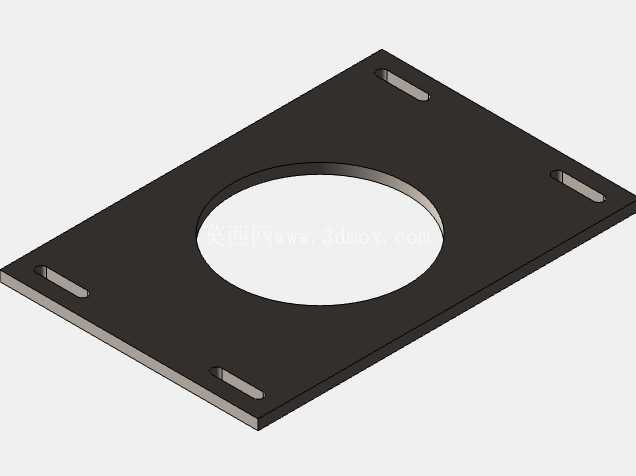

　　再看整体的安装布局，设备采用立式框架式承载结构，主传动电机、减速机构全部布置在设备上部的机架腔体内，和下部的搅拌工作区做了完全的物理分隔，传动部分的润滑脂、金属磨屑根本不会掉落到物料罐里，完全符合制药、涂料行业的卫生级生产要求。搅拌罐采用可升降式定位结构，罐身两侧带定位把手，底部和机架底座的定位销做精准配合，安装的时候只要把罐推到位，插好定位销就能保证罐中心和搅拌公转中心的同轴度控制在0.5mm以内，换料清罐的时候只要松开锁紧结构就能把罐整体拉出来，比那种上抬式机头的结构操作起来省力太多，尤其是处理50L以上批次物料的时候，不用抬着几百公斤的机头找位置，一线操作工的反馈都很好。

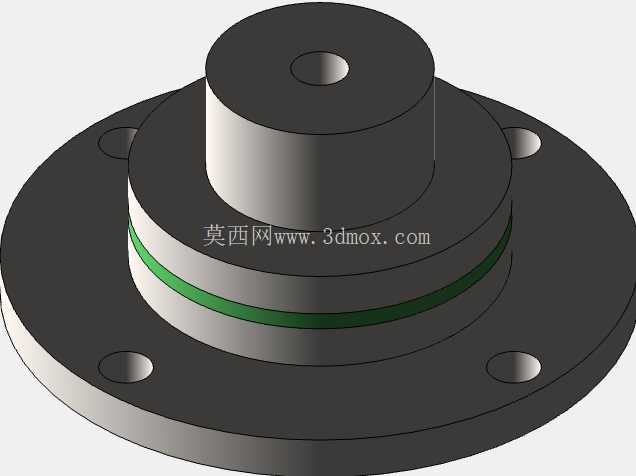

　　设备侧面集成了真空脱气接口和辅料加注管路，做高粘度物料混合的时候，可以直接接真空系统抽走搅拌过程中裹入的气泡，做油漆生产的时候不用额外转移料罐脱泡，做制药软膏生产的时候也能避免气泡影响成品的灌装精度；加注管路直接通到搅拌区的中心位置，加注液态辅料的时候会直接被高速旋转的桨叶打散分散，不会出现辅料成团裹在料层里的问题。从安装边界来说，这款机型的底座采用两个平行的支撑脚结构，整体占地面积不到1.2个平方，车间布置的时候不需要做特殊的地基处理，只要地面平整度误差在5mm以内就能直接放置固定，上部的传动部分最高处距离地面大概1.8米，常规的2.5米层高的标准车间就能安装，不需要额外抬高厂房空间。设备的电控元件全部集成在机架后侧的电气腔里，操作按钮布置在机架正面伸手就能够到的位置，搅拌转速、公转转速都可以单独调节，针对不同粘度的物料可以匹配不同的转速组合，比如混高粘度浸膏的时候就降低公转转速提高自转扭矩，混低粘度油漆基料的时候就提高转速缩短混合时间。很多刚入行的结构设计师做行星搅拌的时候，容易忽略密封结构的设计，这款机型的搅拌轴密封采用的是组合式机械密封，既能承受搅拌高粘度物料时候的轴向反推力，也能保证真空工作状态下的泄漏率满足工艺要求，不会出现抽真空的时候漏入空气导致气泡脱不干净的问题。另外，设备自带的储液罐是专门用来添加清洗液或者工艺助剂的，和搅拌罐之间通过带阀门的管路连接，生产结束后可以直接泵入清洗液，开低速搅拌就能完成罐内初步清洗，不用拆一堆管路，能减少不少换产的辅助时间。从实际投产的反馈来看，这款机型处理50L批次的10万厘泊级高粘度物料，混合时间比普通双桨搅拌缩短40%左右，物料混合后的均匀度偏差能控制在2%以内，不管是做制药的软膏、胶浆剂生产，还是做油漆的色浆分散、树脂混合，都能满足工艺要求，而且整体结构没有多余的复杂零件，后期维护的时候只要定期更换刮壁板和密封件就行，维护成本比进口同规格机型低六成以上。
