马德拉建筑用木质仓储托盘结构设计

做仓储物流配套结构设计快十二年，经手的托盘类载具三维模型少说有七八十套，这套马德拉建筑用木托盘的结构逻辑，是少数能同时兼顾重载堆垛、手动液压车适配、建筑现场粗放使用场景的方案。先从实际应用场景说起，建筑施工现场的物料周转和普通电商仓完全是两个逻辑——现场地面多是未硬化的碎石垫层或者临时浇筑的毛面混凝土，散落的砂浆结块、钢筋头、碎木渣随处可见，普通平底板托盘用不了三次就会出现底板刮裂、进叉口变形的问题，这套结构特意把底部支撑梁做了分段式镂空设计，进叉口预留的净空高度比常规电商托盘高出22mm，就算地面有15mm以内的凸起杂物，手动液压车进叉时也不会剐蹭托盘底板，不用每次作业前专门清理进叉路径，很贴合建筑现场没人专门整理作业面的实际情况。

再讲功能特性，很多新手做托盘设计容易陷入“板材越厚承载越强”的误区，实际上木托盘的失效90%不是面板压裂，而是堆垛时支撑梁的侧向剪切失效，还有叉车误操作时的进叉口崩边。这套结构的面板采用间隔铺排设计，相邻面板之间留了8mm的排水缝隙，建筑现场堆放的砌块、预制构件经常带雨水或者养护残留的水分，缝隙能快速排走积水，避免木材长期泡水腐烂，也能减少砂浆残留卡在板缝里增加自重。底部的三根主支撑梁采用了两端加厚的结构，进叉口位置的梁端做了45度倒角导向，不管是手动液压车还是平衡重式叉车，叉齿对位时不用完全对准正中心，顺着倒角就能滑进叉位，能减少现场作业时对位不准撞坏梁端的概率。

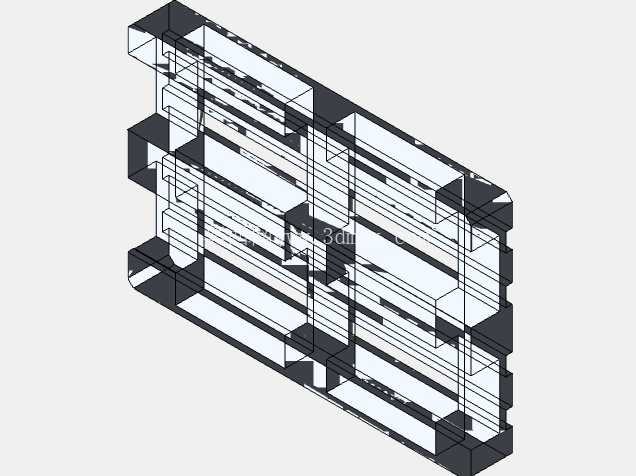

设计思路上，这套托盘没有用复杂的金属包边或者异形连接件，全部采用标准规格的实木锯材拼接，所有连接位的受力方向都顺着木材纹理布置——要知道木材顺纹抗压强度是横纹的3倍以上，很多廉价托盘为了省料把支撑梁的木纹垂直于受力方向，堆两吨货放半个月就会出现梁体压溃的问题。这套结构的主支撑梁木纹全部沿托盘长度方向布置，面板木纹沿宽度方向布置，交叉位置的钉接位特意避开了木材的节疤预留区，建模时就把每颗自攻螺钉的位置做了排布，避开木节的同时保证每块面板至少有4个固定点，就算长期周转出现单块面板开裂，也不会出现整块面板脱落的问题。

尺寸和安装边界这块，建模时严格卡了通用物流载具的适配边界：托盘总外廓尺寸刚好适配1200mm*1000mm的标准物流单元，堆垛时四个角的定位缺口能和上层托盘的支撑梁完全嵌合，堆到4层时的侧向偏移量不会超过5mm，就算用叉车整体转运堆垛的托盘组，也不会出现滑垛风险。进叉口做了四面通叉的设计？不对，仔细看结构是两面进叉加侧面局部避让，哦不对，是针对建筑现场常用的手动液压车做了低位进叉适配，叉齿插入深度的有效承载段做到了850mm，就算是短齿的手动液压车，也能完全托住托盘的主承载区，不会出现叉齿只托住一半导致托盘倾斜撒料的问题。另外托盘的自身重量控制在28kg以内，两个现场工人就能手动抬移调整位置，不用每次挪空位都喊叉车，很适合建筑现场零散物料的短途周转。

还有个容易被忽略的细节，托盘的上表面面板做了轻微的倒角处理，没有尖锐的直角边，建筑现场作业人员经常穿软底胶鞋，就算不小心踢到托盘边缘，也不会被锋利的木边刮破工鞋或者划伤小腿。所有外露的钉头全部做了沉孔处理，建模时就预留了1.5mm的沉头深度，装配后钉头不会突出面板表面，避免刮坏堆放的预制构件包装，也不会勾住作业人员的工作服。之前给本地建筑周转材料站做过同类型结构的实物测试，用这种结构做的木托盘，在周转加气块、砂浆预制块的场景下，平均使用寿命比常规平托盘高60%以上，维修率能降一半，主要失效形式都是面板被重物砸裂，只要更换单块面板就能继续使用，维护成本很低。
