便携式热虹吸太阳能热水供应装置

这套供热水装置的设计初衷，是覆盖无外接电网、无集中供水管网的分散场景热水需求，比如偏远散户住宅、临时野外作业驻点、乡村离网居所、应急救灾安置点这类场景，不需要额外配置循环水泵、外接动力电源，仅依靠热虹吸的自然流体循环原理就能完成冷水加热、热水存储的全流程，完全规避了常规强制循环太阳能系统依赖电力、易出现泵组故障的痛点。

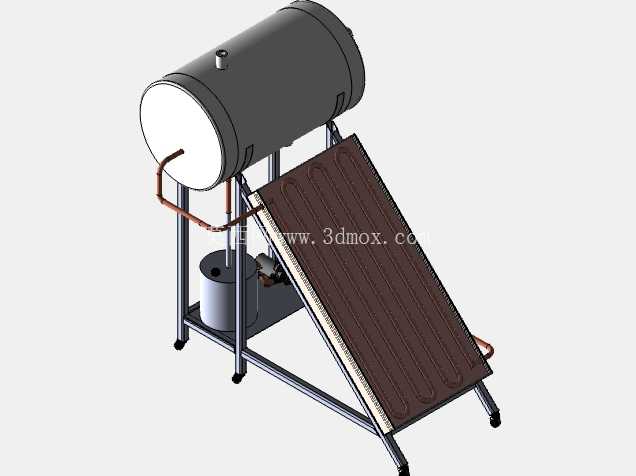

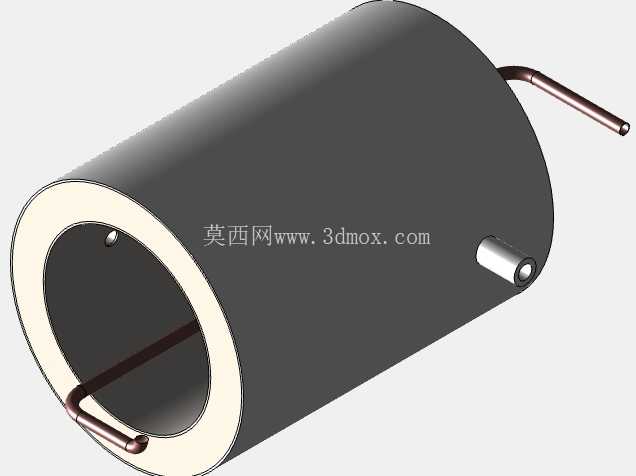

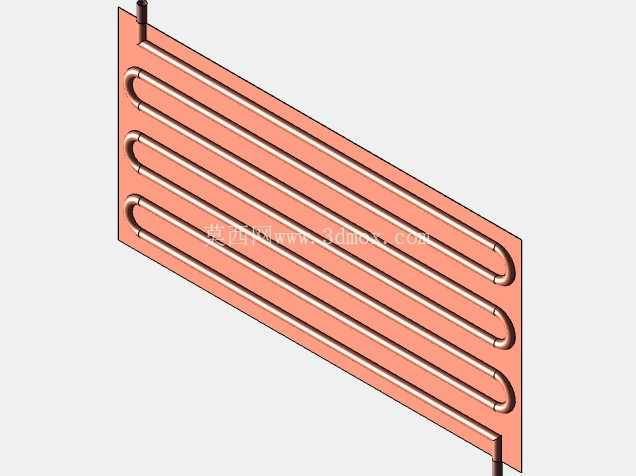

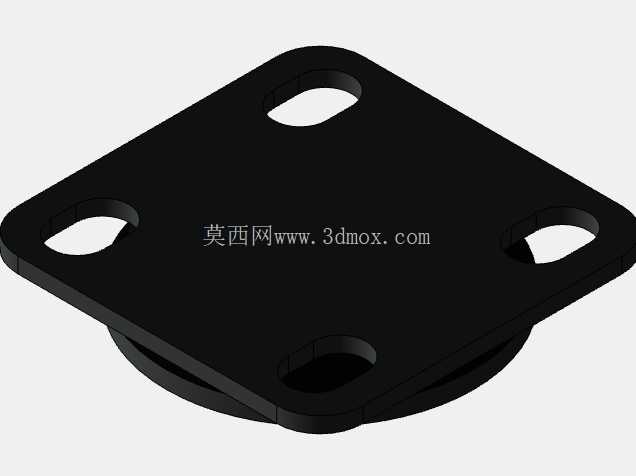

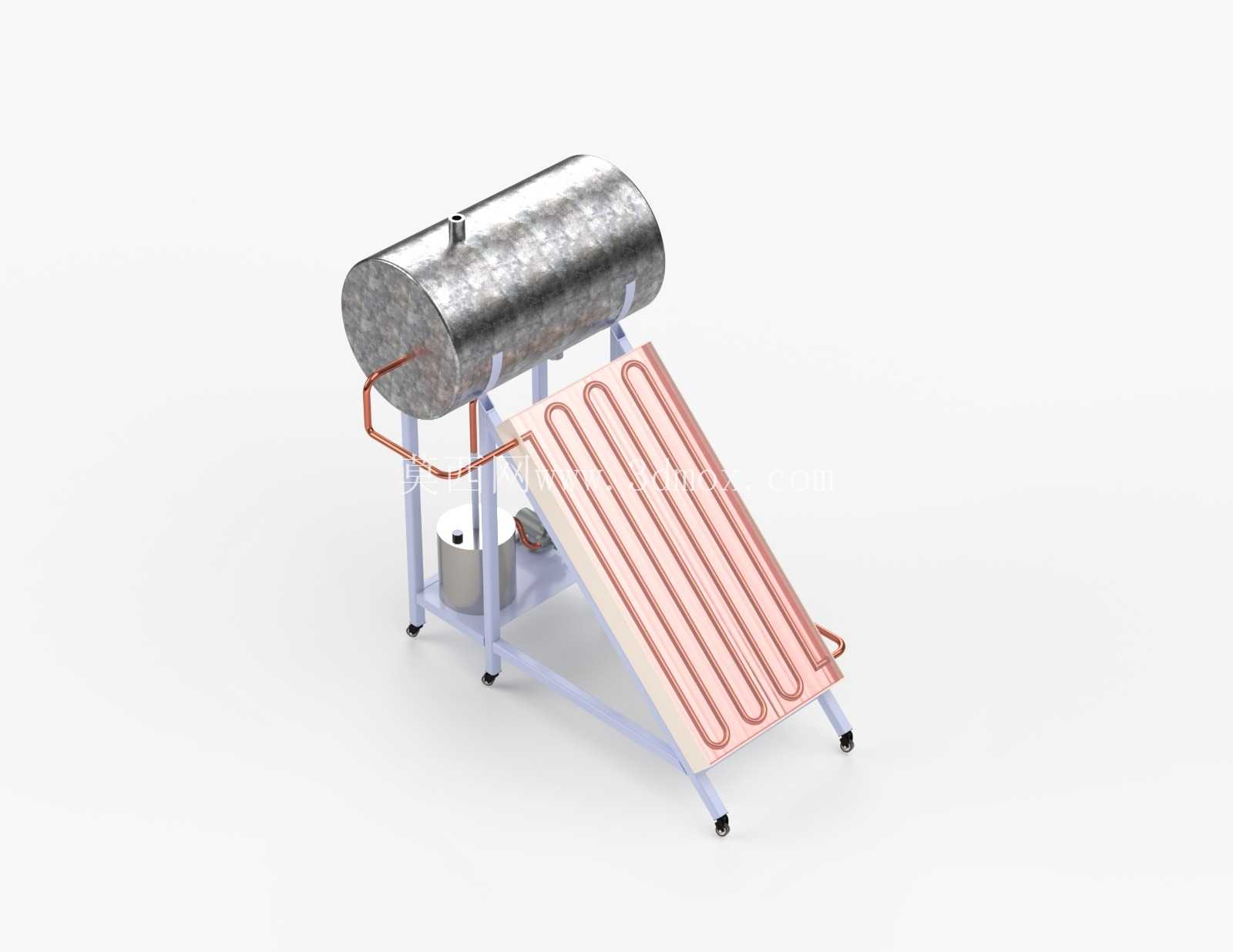

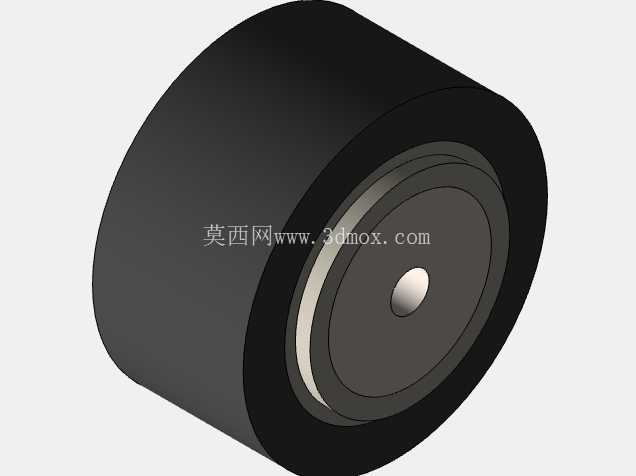

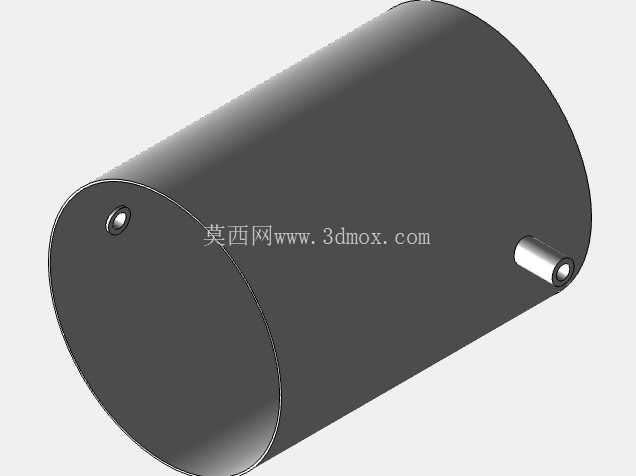

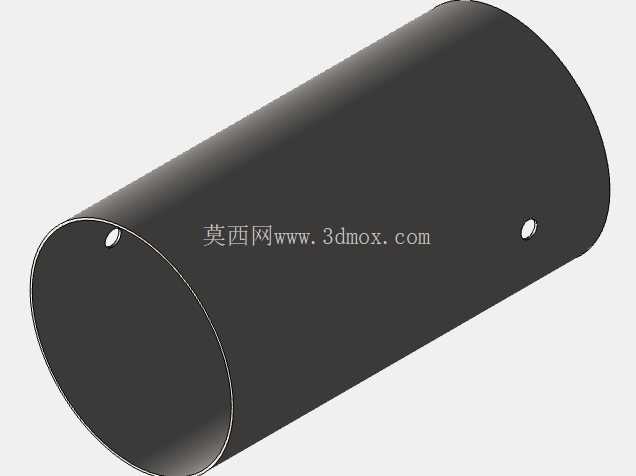

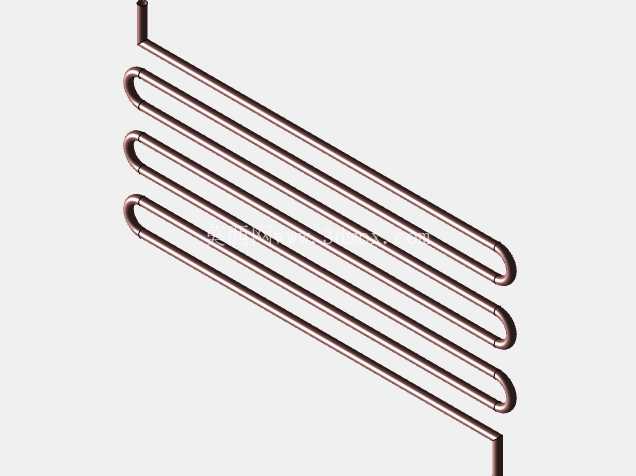

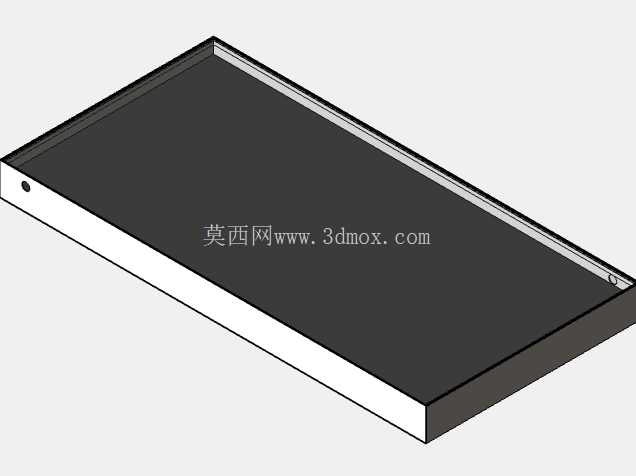

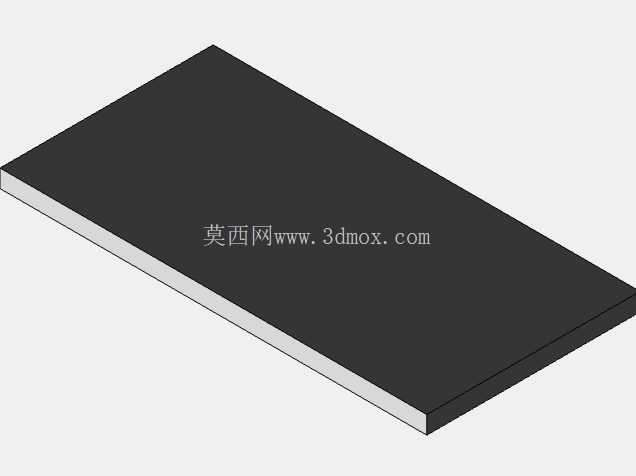

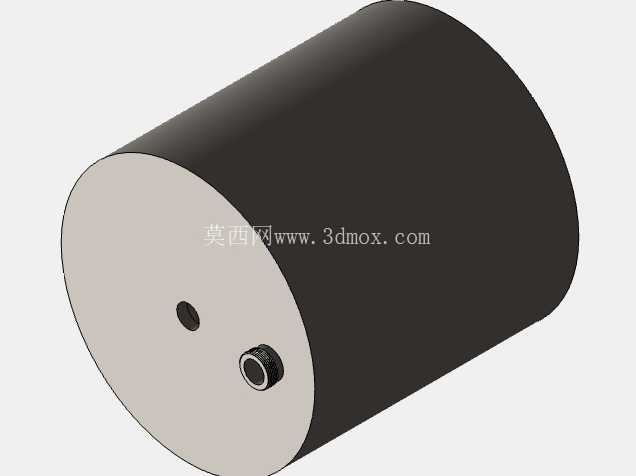

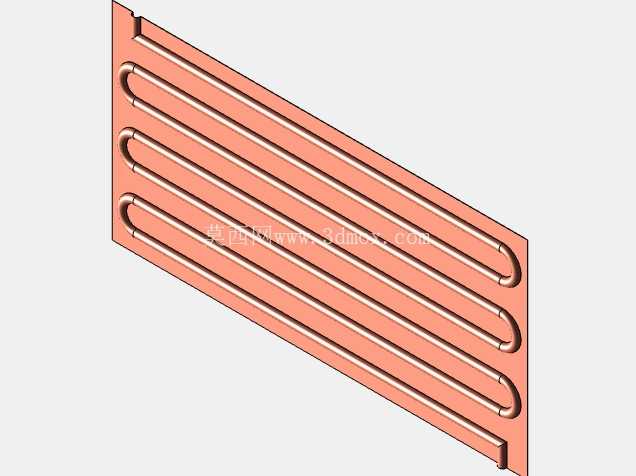

从结构设计逻辑来看，整套装置采用一体化集成式框架，底部配置四个带刹车的万向脚轮，整套设备可以单人推动移位，不需要做永久性的基础浇筑固定，能够根据不同季节的太阳高度角、场地遮挡情况随时调整摆放位置与集热板倾角，适配不同经纬度地区的日照条件。集热板部分采用蛇形紫铜管流道排布，这种流道设计相比平行直排流道，能够延长冷水在集热板内的停留时间，让管内水体和集热涂层的热交换更充分，集热板表面的高吸收率黑色涂层，可以最大化捕获太阳辐射能量，减少可见光波段的反射损耗。储水箱采用卧式圆柱形结构，布置在集热板的上方高位，箱体外部做了隔热层包覆，能够减少储水过程中的热量散失，在无日照的时段也能长时间维持水温。

流体循环的逻辑完全依靠密度差驱动：集热板内的冷水吸收太阳辐射能后温度升高，水体密度降低，顺着蛇形铜管自然向上流入高位储水箱，而储水箱内温度更低、密度更大的冷水，则顺着回流管路自然向下流入集热板底部，整个循环过程没有任何运动机械部件，不存在泵组磨损、密封失效之类的故障点，长期运行的维护成本极低。集热板的倾斜角度做了可调节结构设计，使用者可以根据安装地点的纬度，调整集热板和水平面的夹角，让集热板表面在正午时段尽可能垂直于太阳入射光线，最大化单位面积的集热效率。

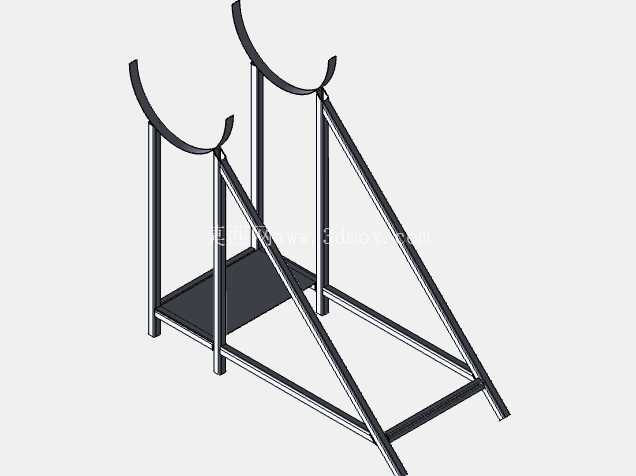

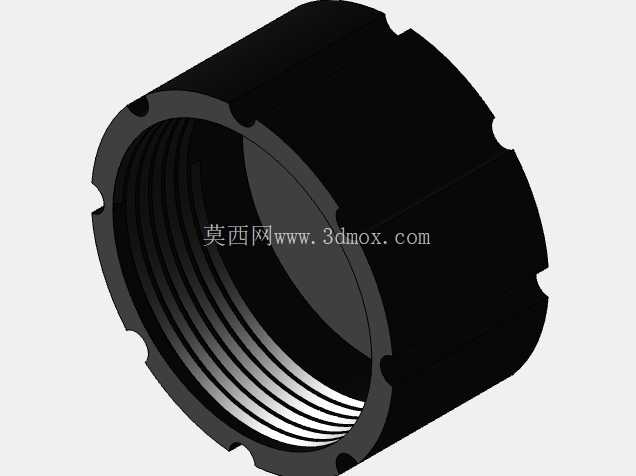

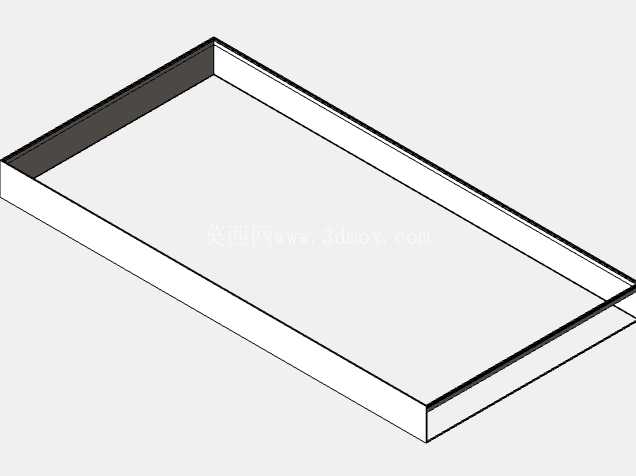

从安装边界尺寸来看，整套装置的占地宽度控制在1.2米以内，纵深不超过1.5米，储水箱容积适配3-5人的日常热水使用需求，不需要预留额外的设备机房空间，只要放置在无遮挡的露天平整场地就可以投入使用，管路接口全部采用标准水暖接头，不需要专业焊接工具，普通使用者就可以完成进出水管的接驳。框架部分采用轻量化的型材焊接结构，在保证结构强度、能够承受储水箱满水重量的前提下，尽可能降低了整套设备的自重，方便短距离的搬运转移。

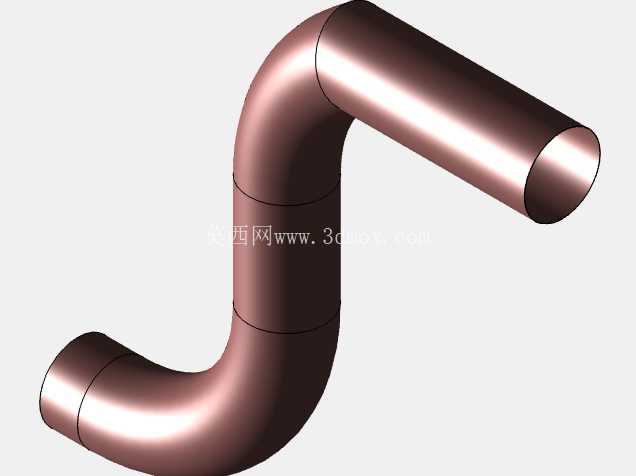

在实际使用场景中，这套装置既可以作为离网地区的长期固定式热水供应设备，也可以作为临时户外活动、应急安置场景的移动式热水源，不需要复杂的安装调试流程，就位后接通进出水管、注满水就可以依靠日照自动产出热水，配套的温度监控结构可以实时显示储水箱内的水温，在连续阴雨、太阳辐照不足的情况下，也可以预留辅助加热接口，搭配小型电加热或者生物质加热组件满足热水需求。集热板和储水箱的连接管路做了隔热包覆，减少循环过程中的管路热损失，所有和水体接触的部件都采用耐腐蚀材质，能够适应不同水质条件下的长期使用，避免管路结垢、腐蚀穿孔导致的漏水问题。
