六槽日内瓦间歇传动机构结构设计

　　在自动化装配、多工位转台、间歇送料这类需要周期性步进动作的设备场景里，间歇传动部件的运行稳定性直接决定整线的节拍精度与故障率，六槽日内瓦机构作为经典的间歇传动结构，凭借结构紧凑、传动冲击小、定位可靠的特性，在轻工包装、电子元件插装、小型工件多工序加工工位中有着极为广泛的应用。这套机构的核心功能是将驱动轮的连续匀速旋转运动，转化为从动槽轮的周期性间歇步进运动，每完成一次完整的驱动轮转，从动槽轮会精准完成6次等角度的步进停留，每个停留位置对应一个独立的作业工位，可匹配装配、检测、上下料等不同工序的动作时序，不需要额外配置复杂的凸轮分割器或者伺服定位系统，就能实现稳定的工位分度。

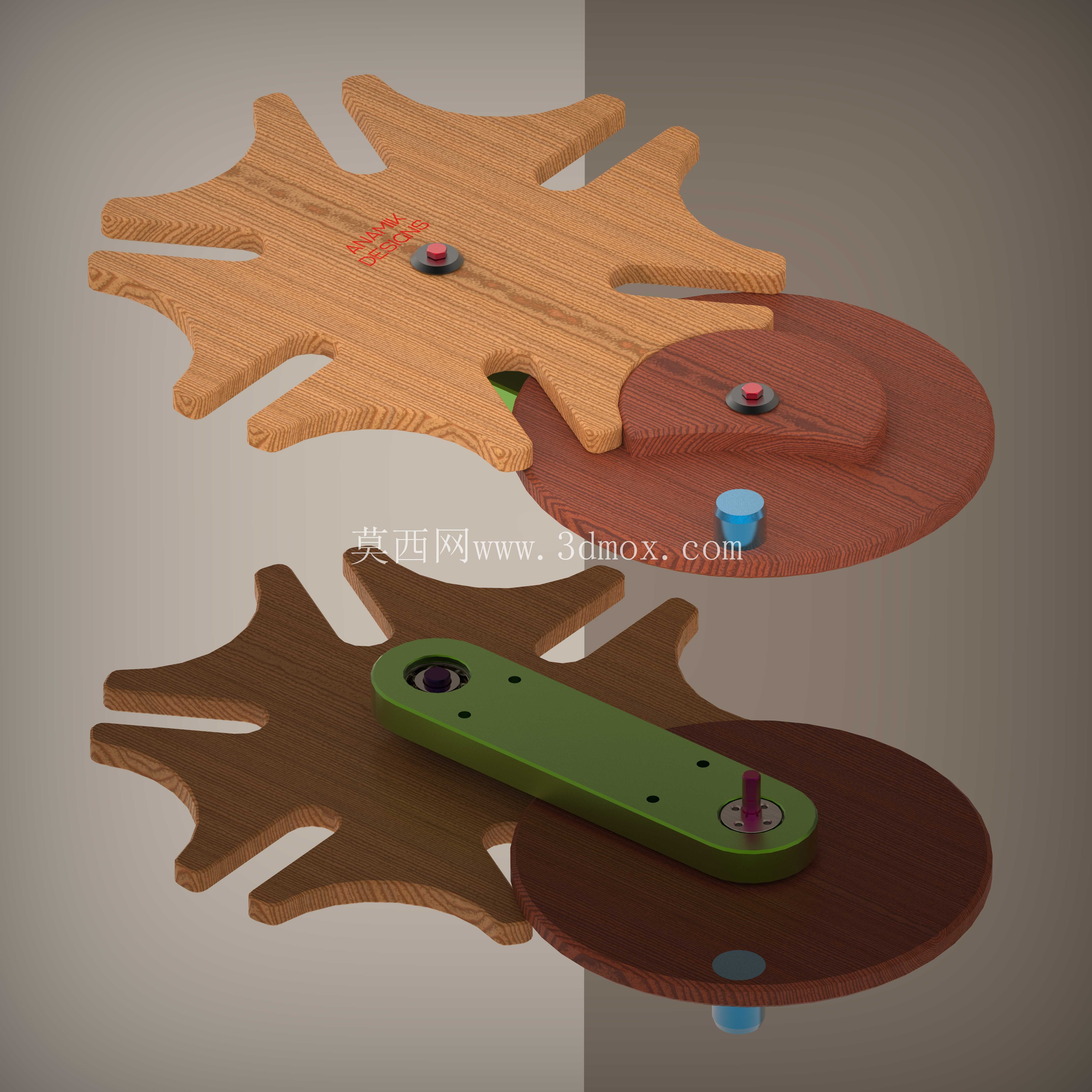

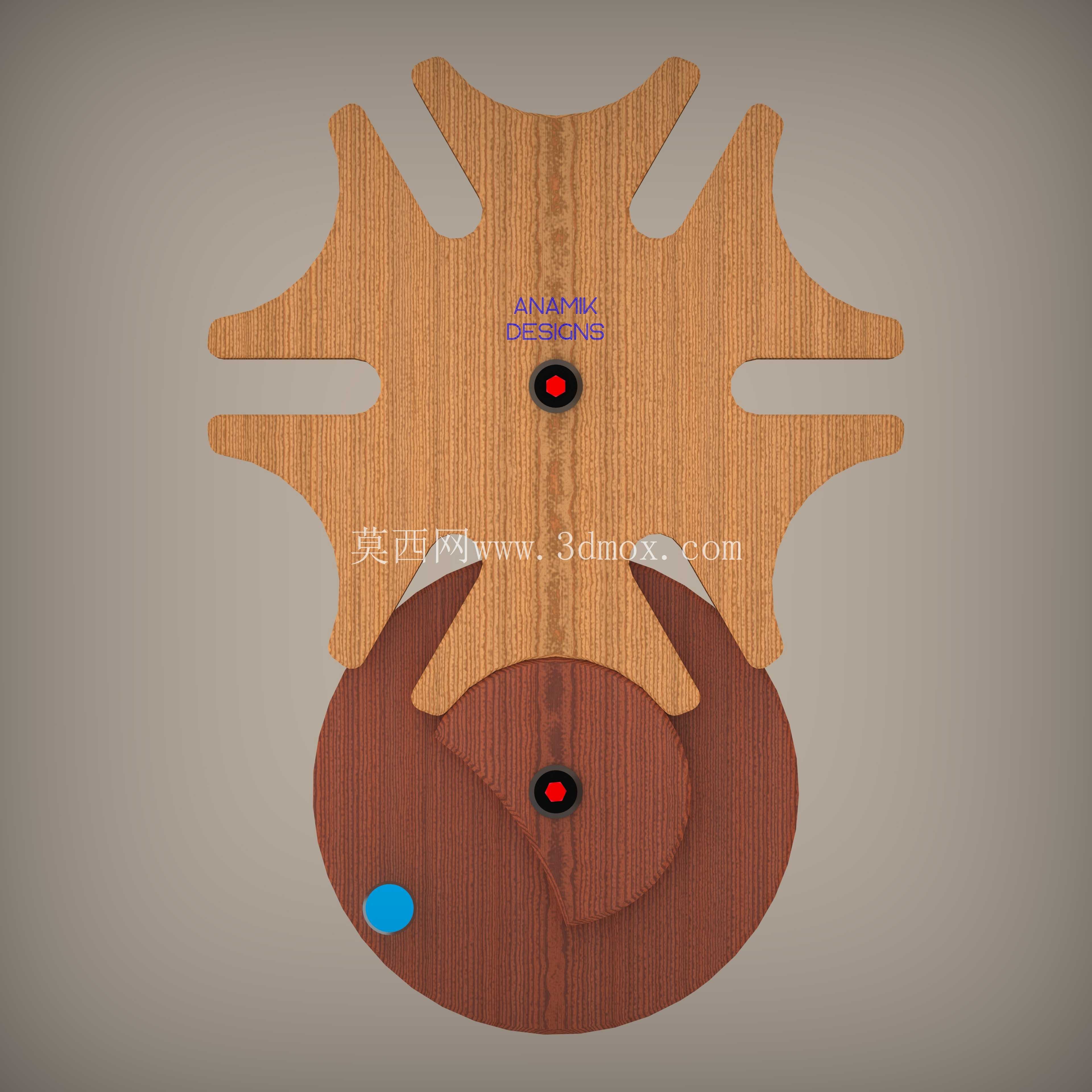

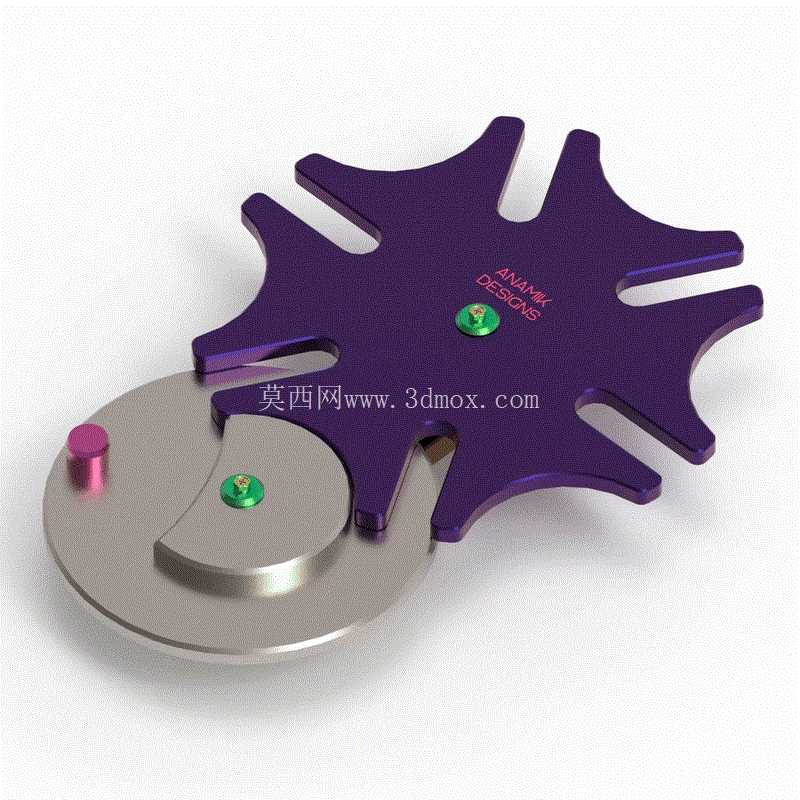

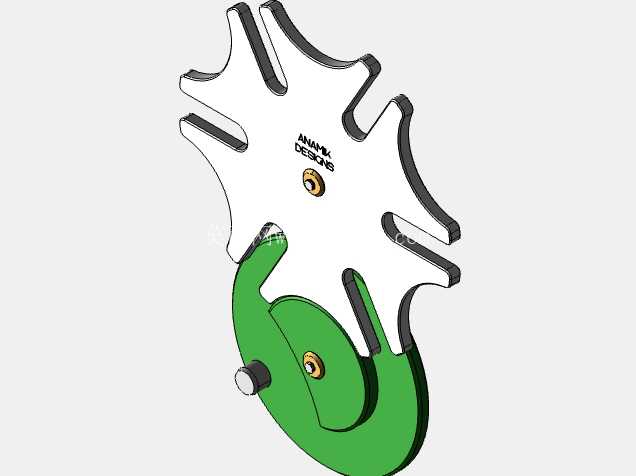

　　从结构设计逻辑来看，这套机构采用上下双层轮片的叠装布局，上层为带6个径向驱动槽的星形槽轮，下层为带偏心驱动销的主动拨盘，拨盘上的驱动销在旋转过程中会精准嵌入槽轮的径向槽内，带动槽轮完成固定角度的转动，当驱动销脱离槽轮的瞬间，拨盘上的圆弧锁止面会与槽轮的凹弧面完全贴合，将槽轮牢牢锁止在固定位置，避免工位停留过程中出现偏移，保证作业位置的重复定位精度。设计过程中特意将驱动轴的轴向长度做了冗余延伸，这个细节是考虑到实际设备装配时的动力对接需求，不管是对接直流减速电机、同步带传动副还是其他类型的动力输出端，都不需要额外加装轴转接件，直接通过联轴器或者带轮就能完成动力连接，大幅降低现场装配的适配难度。

　　整套机构的运动副仅包含两处旋转铰接点，分别对应主动拨盘与槽轮的中心转轴，铰接位置配置标准滚珠轴承作为转动支撑，能有效降低长期运行过程中的转动磨损，减少传动间隙带来的定位误差，轴承的选型完全遵循通用深沟球轴承的安装尺寸规范，替换维护时不需要定制特殊规格配件，常规五金渠道就能采购到适配的标准件。从安装边界来看，这套机构的整体外形为同轴双层圆形结构，最大外轮廓尺寸由槽轮的最大回转半径决定，安装时只需要在安装基板上加工两个对应中心距的转轴安装孔，就能完成整套机构的固定，不需要额外设计复杂的安装支座，两个转轴的中心距经过精准计算，刚好匹配驱动销的回转半径与槽轮槽位的分度半径，保证驱动销进出槽位时没有刚性卡滞，传动过程中运动顺滑无冲击。

　　槽轮上的6个驱动槽采用等角度均匀分布设计，每个槽的导向边都做了圆弧过渡处理，避免驱动销进入槽口瞬间出现刚性碰撞，降低运行过程中的噪音与零件磨损，拨盘上的锁止弧面与槽轮的外弧面采用间隙配合设计，锁止状态下既不会出现相对窜动，也不会因为配合过紧出现卡滞磨损。在实际设备适配中，这套机构可以根据工位的作业需求调整驱动电机的转速，以此匹配不同的生产节拍，当需要更快的工位切换速度时，只需要提高驱动电机的转速，就能缩短槽轮的转动时间，延长工位停留的作业窗口期，适配不同工序的作业时长需求；如果需要降低传动冲击，也可以在驱动端加装减速机构，放缓驱动销的切入速度，让槽轮的启停过程更加平缓，适合对运行震动有严格要求的精密装配场景。不同于复杂的凸轮分度结构，这套日内瓦机构的所有零件都采用平板式轮廓设计，不管是采用激光切割下料、数控铣削加工还是3D打印制作，都能快速加工出合格的零件，不需要复杂的多轴加工工艺，小批量设备制作时的加工成本极低，非常适合非标自动化设备的快速搭建与原型验证。机构的槽轮与拨盘都采用对称式结构设计，运行过程中转动惯量分布均匀，高速运转时不会出现偏心震动，不需要额外做动平衡校正就能稳定运行，对于小型桌面级自动化设备来说，这种紧凑的结构设计能大幅节省设备内部的安装空间，不需要预留过大的传动机构安装位置，就能实现可靠的间歇分度功能。
