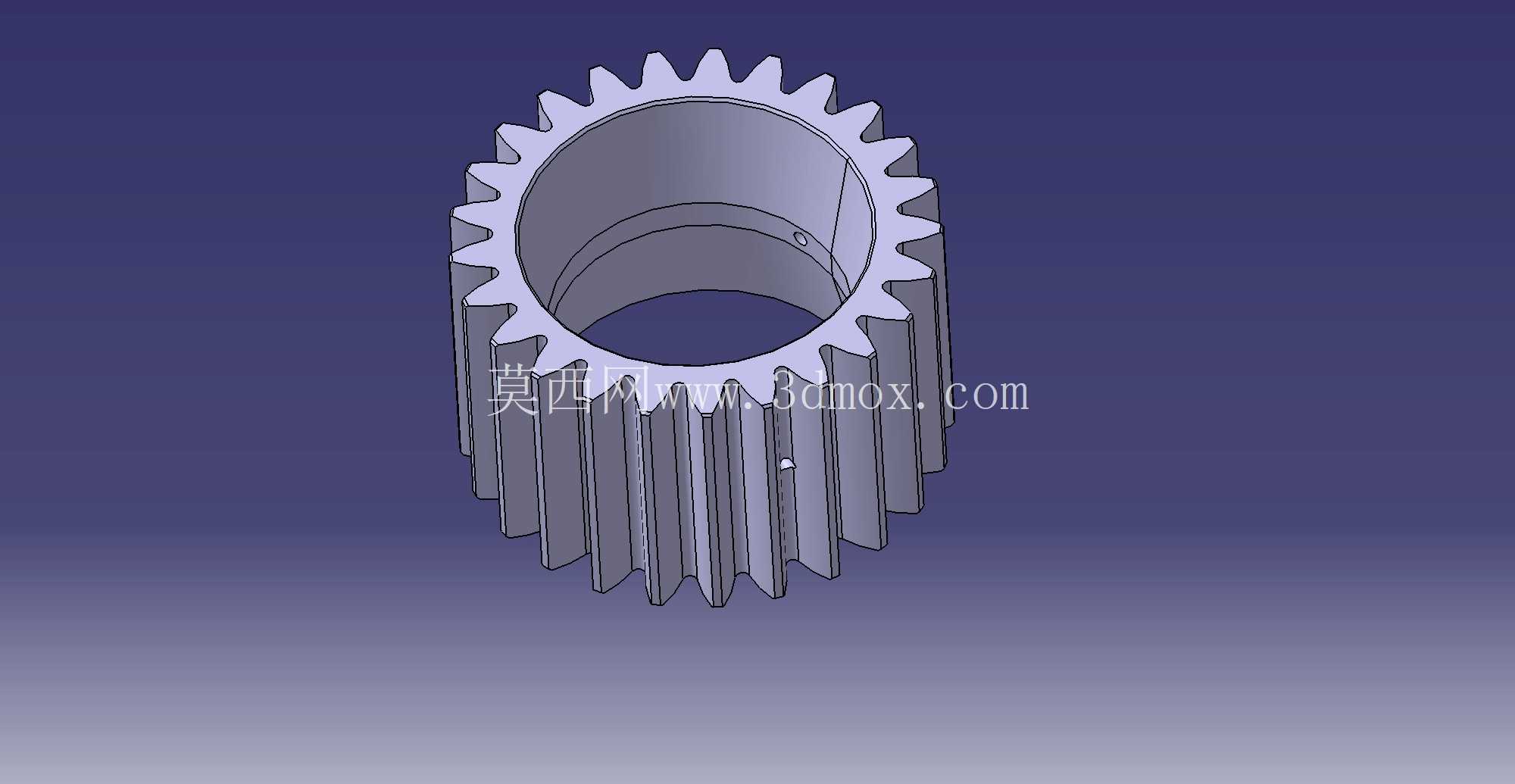

在工业传动系统的设计迭代过程中,常遇到标准模数齿轮无法适配特定安装空间、传动比需求的场景,这款适配VAL208A减速机的内啮合直齿轮,就是针对这类非标传动需求完成的结构设计。从实际应用场景来看,这类内齿圈多配套在紧凑型行星减速结构中,常见于小型自动化输送线、轻工设备的动力传输单元,相比外啮合齿轮组,内啮合结构的重合度更高,传动过程中轮齿的滑动摩擦损失更小,同等模数下能传递更大的扭矩,同时结构径向尺寸更紧凑,能有效缩减减速单元的整体安装体积,适配设备内部局促的装配空间。
从功能特性上看,该齿轮采用直齿内啮合结构,齿向无螺旋角,加工过程中无需额外的螺旋角插补调整,插齿加工的工艺门槛更低,装配时也无需考虑轴向力的抵消问题,支撑轴承的选型范围更广,能降低整套传动机构的配套成本。设计阶段没有沿用常规标准模数序列,而是选用3.2的非标模数,核心是匹配现有减速机腔体的固定安装边界——原腔体的内孔安装位、行星轮的中心距已经固定,若强行选用标准3模数齿轮,会导致齿侧间隙过大,传动回程误差超出设备允许范围,反向传动时的冲击异响明显;若选用3.5模数齿轮,齿顶厚会超出腔体预留的安全间隙,装配时会出现齿圈与腔体内壁干涉的问题,经过齿面接触强度、齿根弯曲强度的反复校核,最终确定3.2模数的参数,既满足额定扭矩下的强度要求,又刚好适配现有腔体的安装尺寸,无需改动原有减速机的外壳、端盖等配套结构,能直接替换原有磨损的齿圈部件,降低设备维修的改造成本。

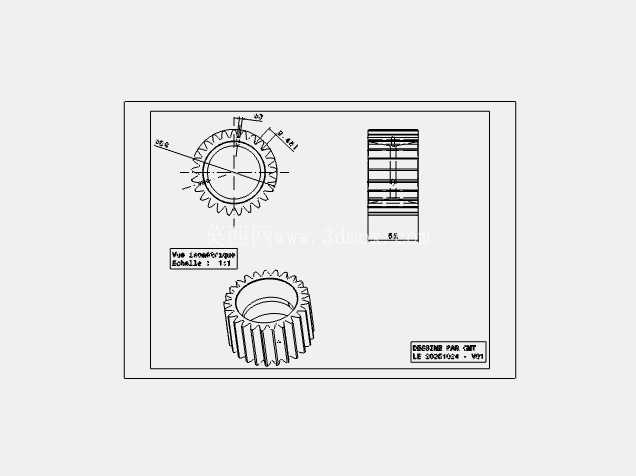

外形尺寸与安装边界方面,该齿圈的外圆为光滑圆柱面,设计时与减速机壳体内孔采用H7/p6的过渡配合,装配时通过热装工艺压入腔体,外圆上无需额外设计键槽或定位销孔,依靠配合面的摩擦力即可传递扭矩,避免了键槽结构带来的应力集中问题,提升齿圈的抗疲劳寿命。内齿的齿宽经过载荷分布计算,齿宽系数取0.6,既保证足够的齿面接触面积,避免齿面局部压应力过大导致点蚀失效,又不会因为齿宽过大导致行星轮啮合时出现偏载,对行星架的加工精度要求更友好。齿圈的轴向两端设计有0.5mm的倒角,一方面是去除加工后的锐边毛刺,避免装配时划伤腔体内壁或密封件,另一方面也能引导行星轮顺利进入啮合位置,降低装配难度。齿根部分采用0.38倍模数的圆角过渡,避免齿根直角带来的应力集中,在启停冲击载荷下能有效降低齿根断裂的风险。
从设计思路的落地来看,建模过程中先根据给定的中心距、行星轮参数反推内齿圈的变位系数,因为是非标模数,没有现成的标准刀具参数可以直接调用,建模时需要先模拟插齿刀的切削轨迹,生成准确的渐开线齿形,避免出现齿形误差导致的啮合卡滞。齿形生成后需要完成干涉检查,模拟行星轮在不同公转角度下与内齿圈的啮合状态,确认齿侧间隙保持在0.1-0.2mm的合理区间,既不会因为间隙过大导致传动冲击,也不会因为间隙过小出现热胀卡滞的问题。同时还要校核齿顶厚,避免齿顶过薄导致热处理后齿顶崩裂,经过反复调整变位系数,最终齿顶厚控制在0.25倍模数以上,满足热处理后的强度要求。这类非标齿轮的设计,核心不是追求参数的标准化,而是在现有设备的固定约束下,找到性能、成本、装配便利性的最优解,对于设备维修改造、小众定制化传动场景来说,这类非标齿圈的设计能大幅降低整体改造成本,缩短设备的停机维护周期。
