小型曲柄滑块式快速归位执行机构

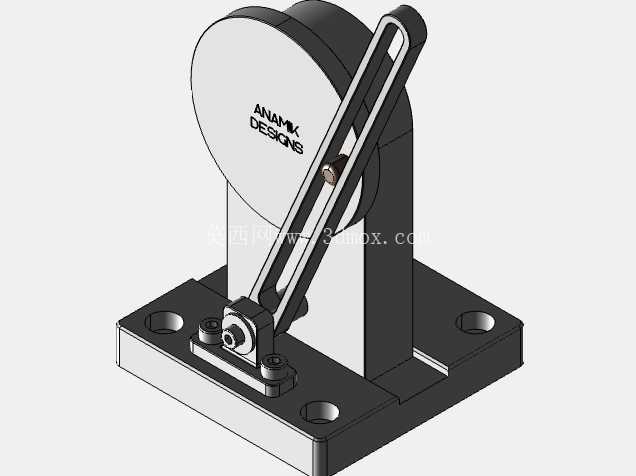

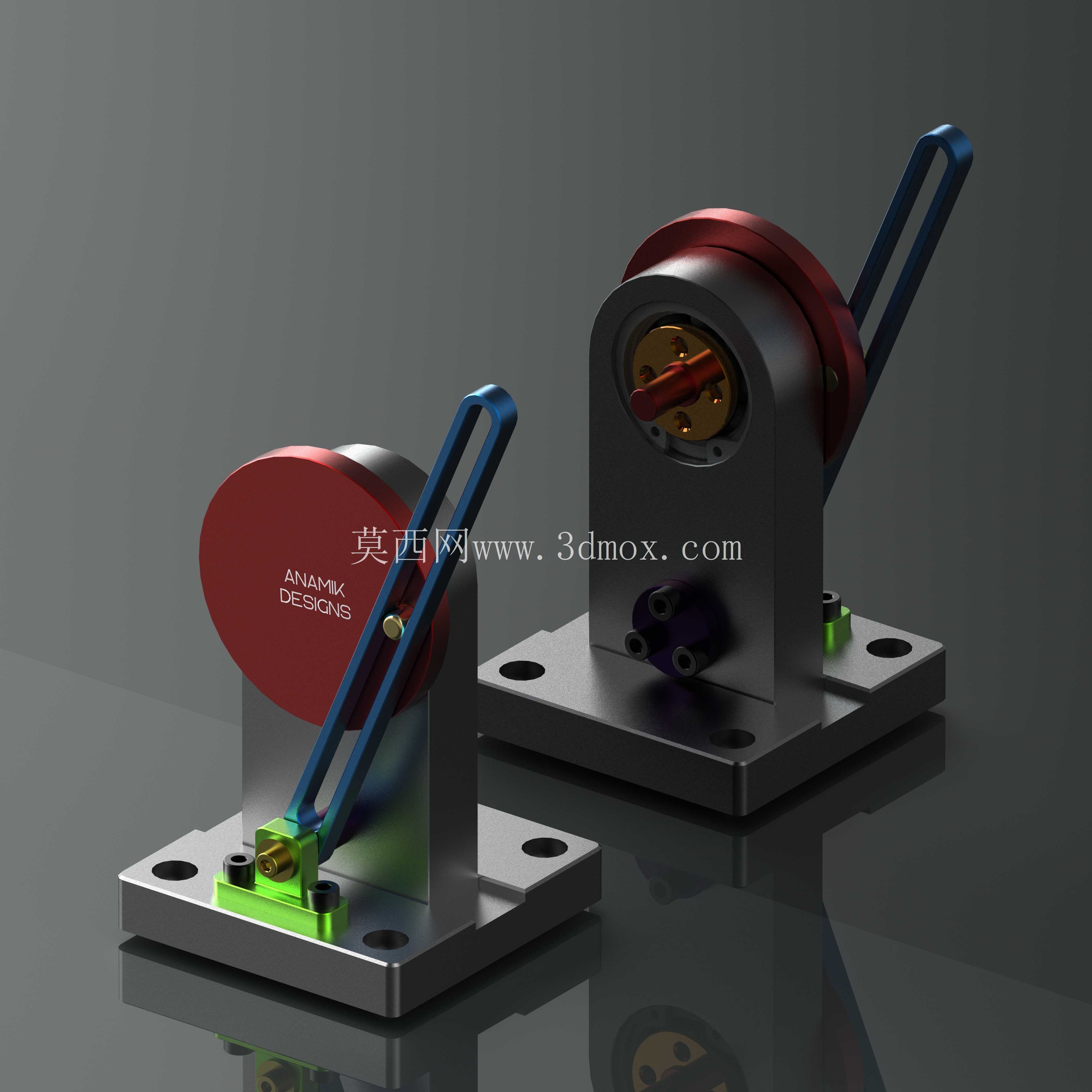

　　这套快速归位机构属于典型的平面连杆传动单元，核心采用曲柄摇杆演化而来的滑块快退结构，在轻工自动化送料、小型工装夹具的往复动作工位有很高的适配性，尤其适合需要工作行程平稳进给、回程快速复位的节拍要求场景，比如小零件冲压工位的推料、检测工位的工件避让、包装线的挡料定位这类对动作节拍有明确要求的工位。从结构布局来看，整套机构分为两个独立安装基座，分别承载动力输入曲柄组件和执行端滑块组件，两个基座均采用方形安装底板，底板上预留四个沉头安装孔，可直接通过内六角螺栓固定在设备安装面板或者型材台面上，安装时需要保证两个基座的输入轴与滑块导向方向的平行度误差控制在0.1mm以内，避免连杆传动过程中出现卡滞。

　　动力输入端的基座采用立式轴承座结构，内置滚动轴承支撑曲柄转轴，转轴一端伸出用于连接驱动源，不管是搭配步进电机、减速直流电机还是手动驱动手柄都可以适配，曲柄盘采用圆盘式结构，盘面预留偏心销安装孔位，可以根据实际需要的行程调整偏心距，偏心距调整范围覆盖10mm到35mm，对应滑块的行程范围在20mm到70mm之间，能适配不同工位的行程需求。连接曲柄和执行滑块的是双平行连杆结构，两根平行连杆通过铜套铰接在曲柄偏心销和滑块连接销上，双连杆的设计可以避免单连杆传动时的侧向扭转力，保证滑块运动过程中始终保持直线方向，不会出现偏摆。

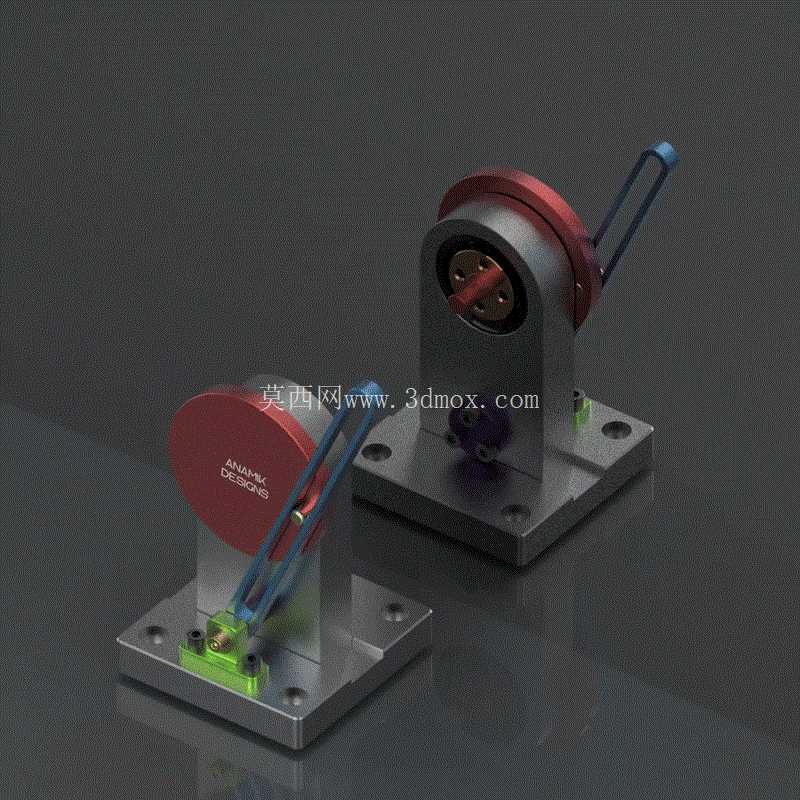

　　执行端的滑块采用导向槽内嵌式安装，滑动接触面预留润滑脂注油孔，日常维护时可以定期注入锂基脂降低滑动摩擦阻力，滑块的顶面预留工装安装螺纹孔，可以根据实际工位需求安装推料头、挡块、压头不同的执行末端。整套机构的快退特性是通过曲柄连杆的急回特性实现的，工作行程时曲柄转动对应的圆心角更大，连杆带动滑块慢速平稳前进，避免冲击工件，回程时曲柄转动对应的圆心角更小，滑块可以快速回到初始位置，有效缩短空行程时间，提升整体工位的动作节拍。设计过程中特意将两个基座的安装面做了等高处理，保证连杆传动时始终处于水平平面内，不会出现额外的竖直方向分力，所有铰接位置都采用销轴加轴用挡圈的固定方式，既方便拆装维护，也能避免传动过程中销轴脱出。

　　安装边界方面，整套机构横向总跨度在180mm左右，纵向宽度在80mm左右，竖直方向最高处距离安装面的高度为110mm，在设备布局时只需要预留对应尺寸的安装空间即可，不需要额外留出过大的维护空间，所有铰接点都在机构外侧，日常检查磨损情况时不需要拆解主体结构。在实际选型适配时，如果是用于高速往复工位，可以将滑动接触面的铜套替换为滚针轴承，进一步降低传动阻力，提升使用寿命，如果是用于大推力工位，可以适当加厚连杆和曲柄盘的壁厚，提升结构刚性，避免受力变形。这套机构没有复杂的异形零件，所有结构件都可以采用常规的铣削、钻削工艺加工完成，加工成本低，装配难度小，不需要专用工装就可以完成整机组装，非常适合小型自动化设备的非标机构设计参考，也可以直接作为教学演示模型用于平面连杆机构的急回特性展示，帮助设计人员直观理解曲柄滑块急回机构的运动轨迹和受力特点。
