C型开口式压接工装钳体结构设计

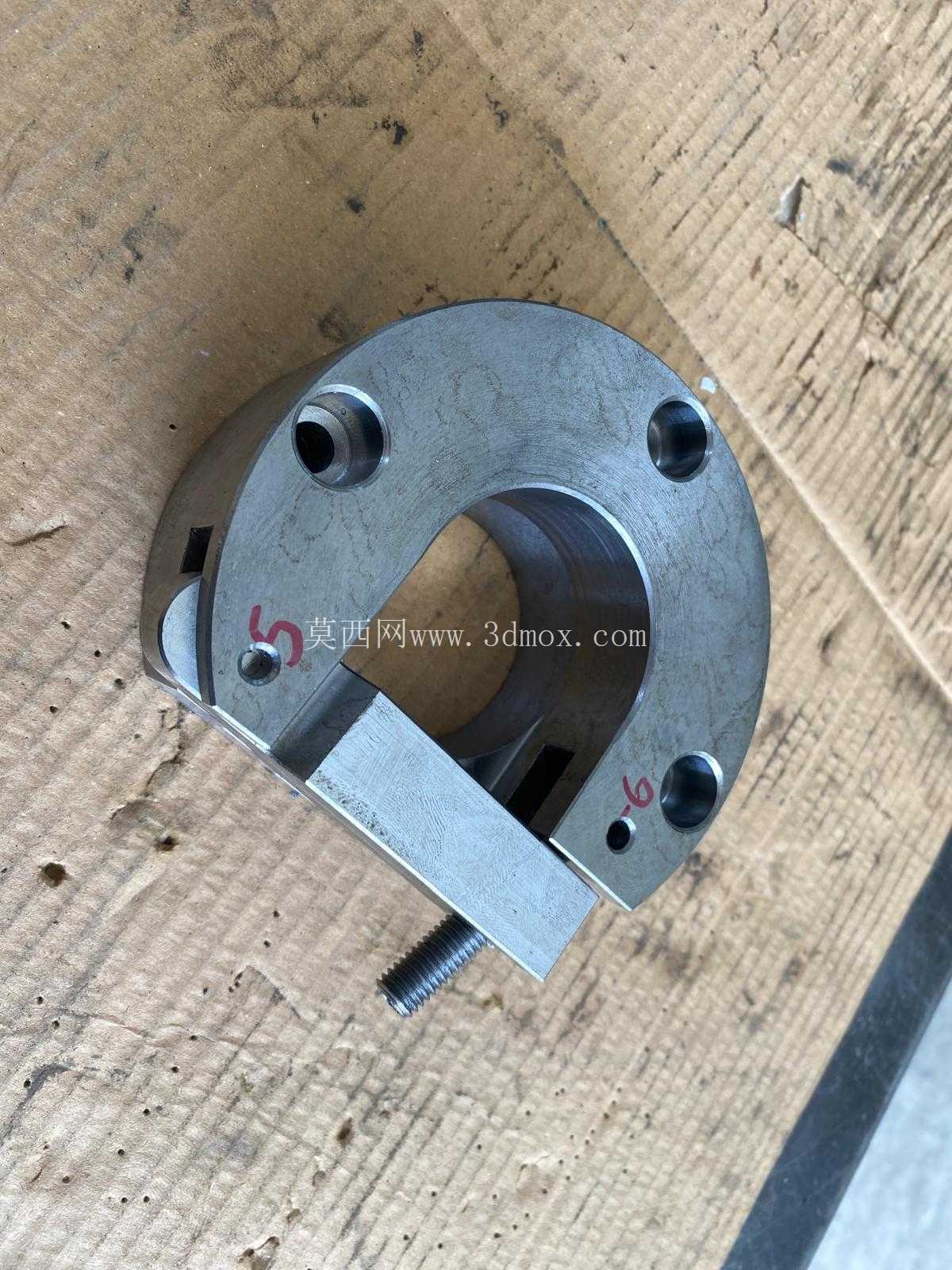

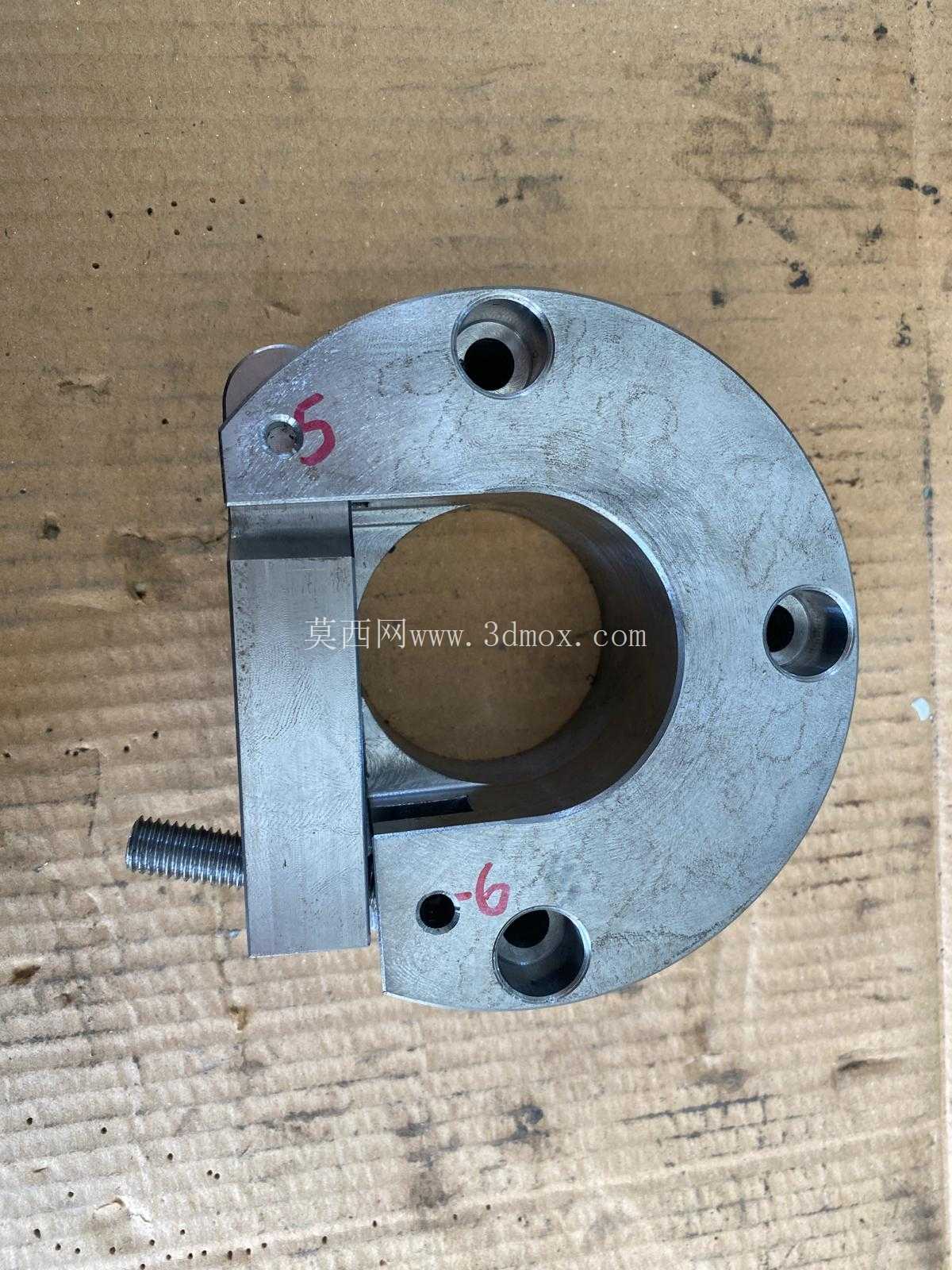

这款钳体结构采用半开口C型主体设计，核心应用场景集中在端子压接、线材铆合、小型五金件压装类工序，常见于线束加工车间、五金装配工位、小型零部件压合工序中，作为手动或半自动压接设备的核心执行部件使用，区别于全闭合环形压接结构，开口式的设计能够从侧方送入待压接工件，无需从端部穿入，针对带线束的端子类工件、带局部凸起的异形压接件适配性更强，操作时的工件取放效率比闭合环结构提升约40%，尤其适合多规格小批量的压接作业场景。

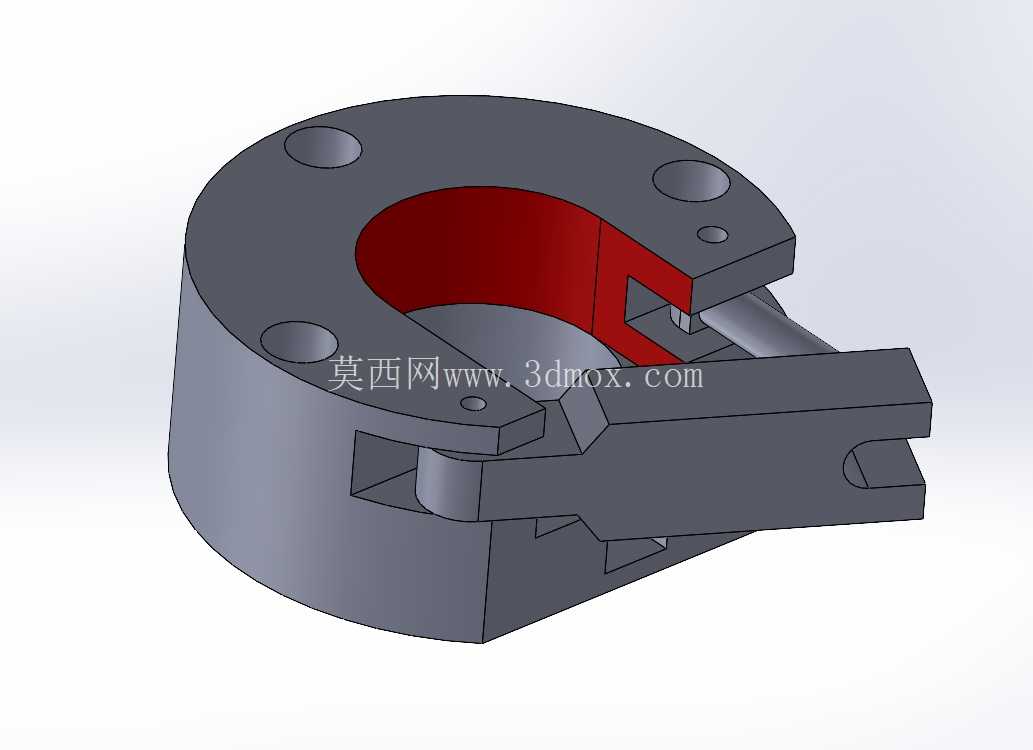

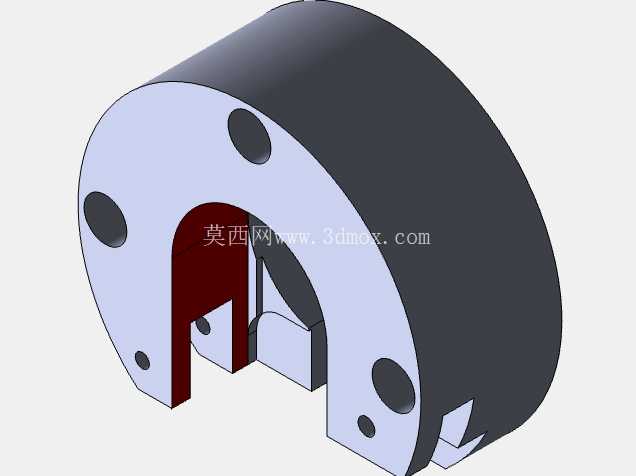

从功能特性来看，钳体主体采用环形基座加延伸压接臂的结构布局，基座上均匀分布4个沉头安装孔，可直接通过内六角螺栓固定在压接设备的安装面板上，安装孔的位置度公差控制在0.02mm以内，保证钳体安装后与压接驱动机构的同轴度，避免压接过程中出现偏载导致的压接件受力不均、压痕偏移问题。基座内侧的红色区域为压接型腔，型腔的曲面轮廓根据待压接端子的变形量做了分段设计，靠近开口处的型腔做了15度的导入倒角，方便工件送入时自动找正，型腔底部的圆弧半径匹配端子压接后的标准变形曲率，压接过程中型腔与端子外壁的接触面积可达85%以上，避免局部应力集中导致的端子开裂、导线压接不牢等常见压接缺陷。

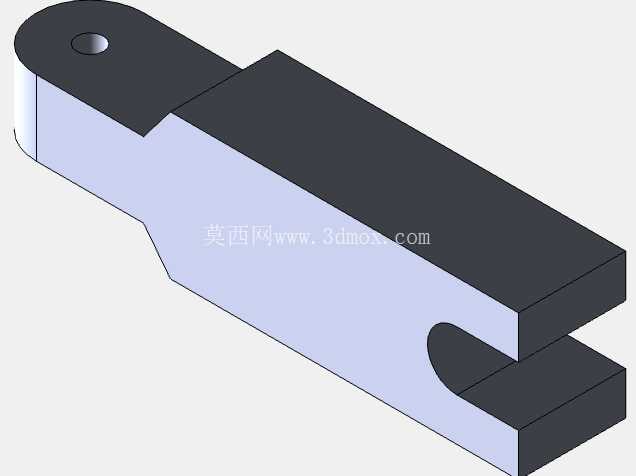

钳体的压接臂部分采用一体化铣削成型，与C型基座为整体结构，不存在拼接装配间隙，压接臂上的铰接孔与驱动压块做了间隙配合设计，配合间隙控制在0.01-0.03mm之间，既保证压块摆动时无卡滞，又避免间隙过大导致的压接行程误差。压接臂的受力截面做了变厚度优化，靠近铰接点的位置厚度最大，向压接尖端逐步做减薄处理，在保证整体结构刚度满足15kN压接力需求的前提下，整体重量比等厚度设计降低了22%，减少了驱动机构的负载，也降低了手动操作时的劳动强度。

设计过程中针对压接工况的受力特点做了有限元校核，在最大压接力载荷下，C型开口处的最大变形量控制在0.05mm以内，完全满足压接尺寸公差要求，不会因为开口张紧变形导致压接尺寸超差。钳体的开口宽度尺寸经过多轮工况验证，可覆盖常规0.5-6平方毫米线径的冷压端子压接需求，同时预留了10%的尺寸余量，可兼容部分非标线耳的压接作业。安装边界方面，钳体整体外径为120mm，总高度为85mm，安装孔中心圆直径为100mm，安装面的平面度要求为0.01mm，安装时需保证基座底面与设备安装面完全贴合，避免局部悬空导致压接时钳体倾斜。

在实际使用中，这款钳体结构可适配手动压接钳、气动压接台、小型半自动压接机等多种驱动形式，更换不同的型腔镶块即可适配不同规格的压接工件，无需更换整个钳体主体，大幅降低了多规格生产时的工装成本。钳体的铰接部位设计有储油槽，日常维护时只需在储油槽内注入少量润滑脂即可保证长期无卡滞运行，维护成本极低。压接臂的端部做了圆角钝化处理，避免操作过程中划伤操作人员手部，也防止取放工件时刮伤导线绝缘层。型腔部分的表面粗糙度要求为Ra0.8，压接过程中不会在端子表面留下明显划痕，保证压接后的工件外观质量，同时减少压接时的摩擦阻力，降低压接所需的驱动力。
