机加工用台虎钳完整装配结构设计

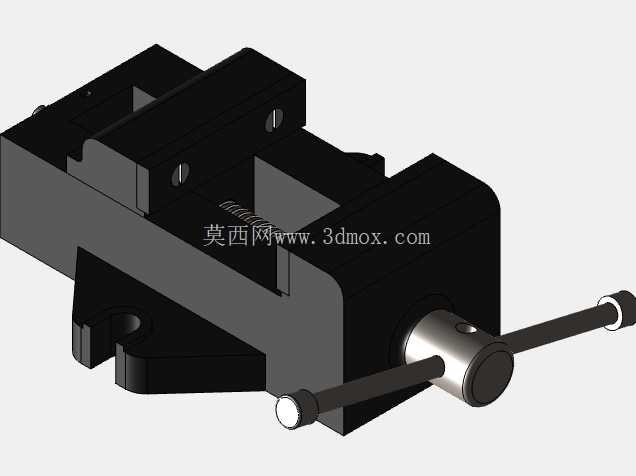

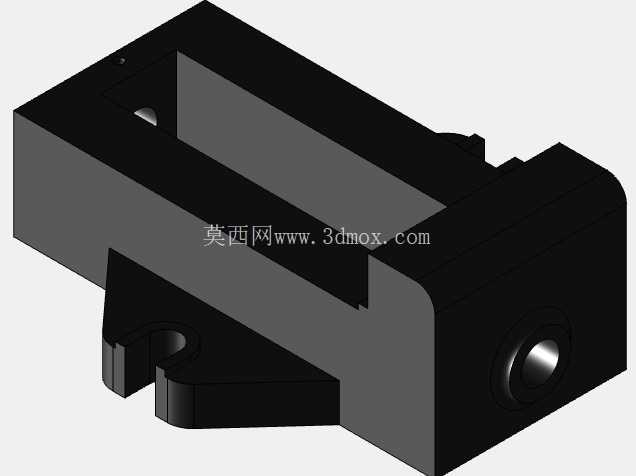

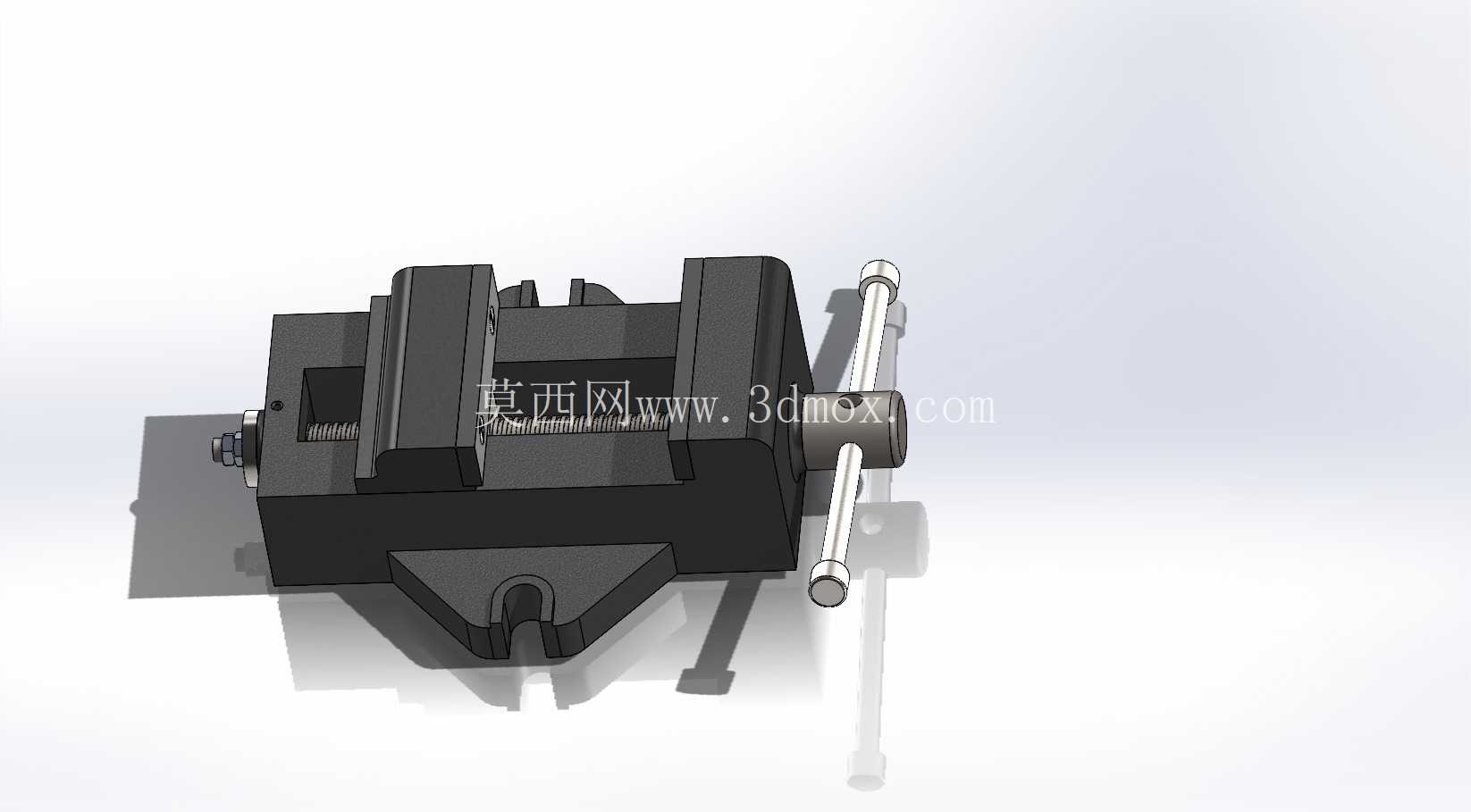

　　在常规机械加工、钳工修配、小型零件组对的作业场景里，台虎钳是工位上出现频率极高的夹持类工装，不管是台式钻床的进给定位、钳工的锉削修形、小零件的攻丝套扣，还是装配环节的零件对位固定，都需要依靠台虎钳提供稳定的夹持力，避免工件在受力过程中出现位移、翘曲，直接影响加工精度或者装配一致性。这款台虎钳的结构设计完全围绕实际工位的使用需求展开，没有冗余的装饰性结构，所有部件的形态都服务于功能实现。从整体结构来看，固定钳体是整个装置的承载基座，底部设置的安装卡口可以适配常规钳工台的台沿固定结构，安装时通过锁紧螺栓就能将整个钳体牢牢固定在工作台面上，不会在大夹持力作业时出现整体滑移。

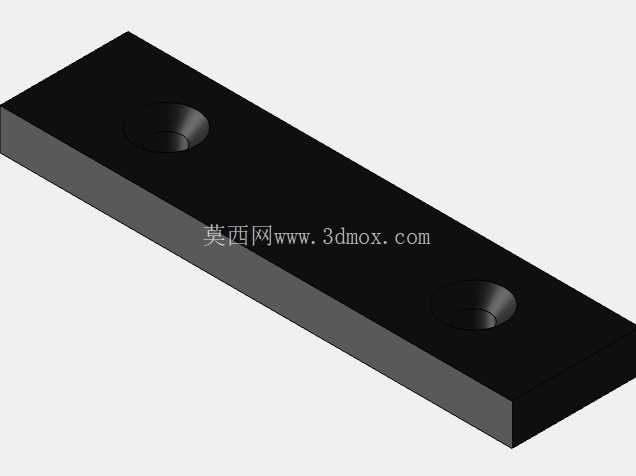

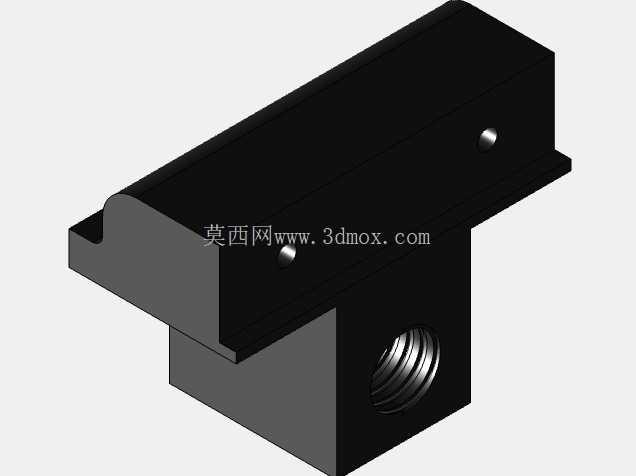

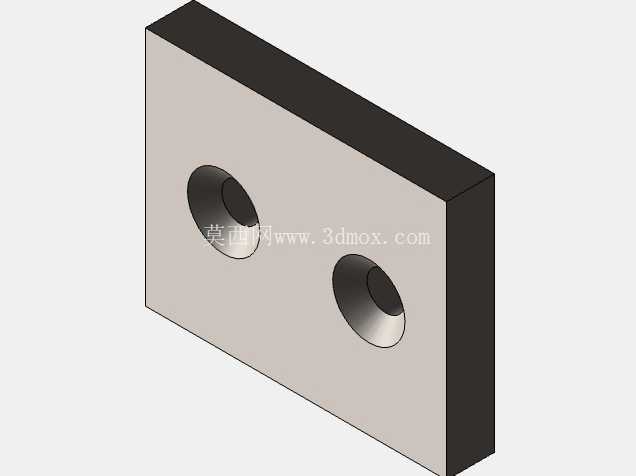

　　活动钳身通过导轨结构与固定钳体配合，导轨的配合间隙经过合理设计，既保证活动钳身可以沿着轴向顺畅滑动，又不会出现上下方向的旷量，避免夹持工件时出现钳口上翘的问题，保证夹持面的平行度。传动部分采用梯形螺杆结构，这类螺杆的传动特性是具备自锁能力，当夹持力达到作业需求后，即使没有额外的锁止结构，钳身也不会因为工件的反作用力自行松脱，梯形螺纹的牙型强度也足够承受大扭矩下的夹紧力，不会出现螺纹滑牙失效的问题。螺杆的一端与活动钳身通过转动连接结构配合，转动手柄带动螺杆旋转时，就可以驱动活动钳身沿着导轨做往复直线运动，实现钳口的开合动作。钳口部分采用可更换的齿面钳口板，通过沉头螺钉固定在钳身的安装面上，齿面的设计可以增加与工件接触面的摩擦力，即使夹持表面较为光滑的金属工件，也能保证夹持可靠性，当钳口齿面因为长期使用出现磨损、咬合能力下降时，只需要拆下固定螺钉更换钳口板即可，不需要整体更换钳身，大幅降低了工装的维护成本。手柄部分采用穿杆式结构，长杆的设计可以放大施加在螺杆上的扭矩，操作人员不需要借助额外的加力杆，只需要通过手部力量转动手柄，就能获得足够的夹持力，手柄的两端做了圆滑处理，避免转动过程中划伤操作人员手部。

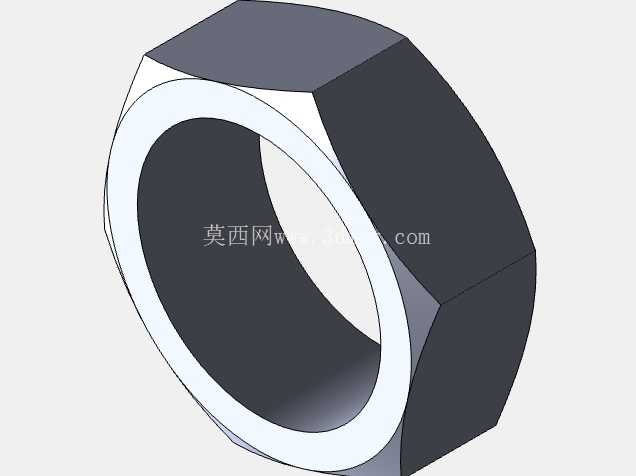

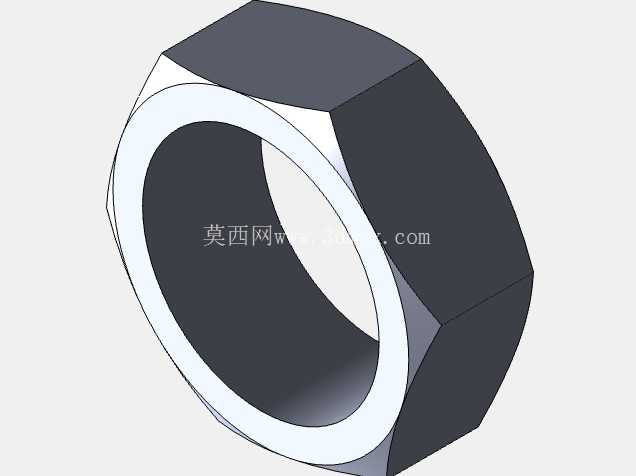

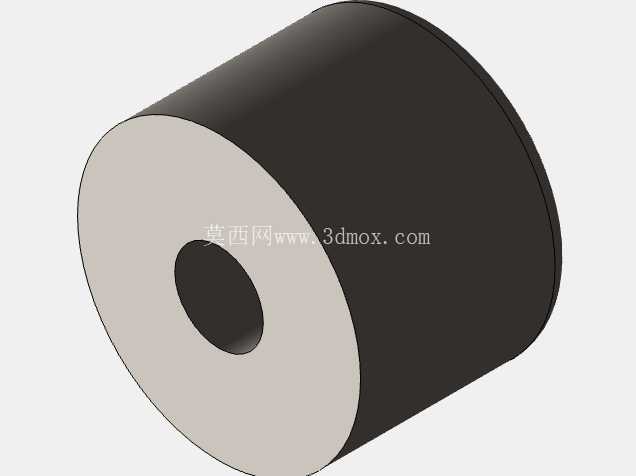

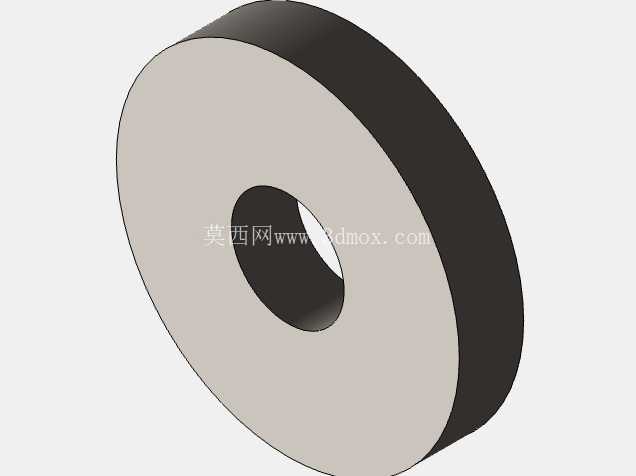

　　锁紧螺母设置在螺杆的配合位置，当需要长期固定夹持某一尺寸的工件时，可以拧紧锁紧螺母，消除螺杆与配合螺纹之间的间隙，避免加工过程中因为振动导致钳口出现微小松动，进一步提升夹持稳定性。垫圈类零件分布在各个转动配合、连接配合的位置，用来分散接触面的压力，减少部件之间的磨损，同时也能调整装配间隙，保证各个运动部件的动作顺畅度。从安装边界来看，这款台虎钳的整体尺寸适配常规中小型钳工工位的安装空间，钳身最大开合距离可以覆盖常见小型机械零件的夹持需求，固定底座的安装孔位间距符合通用台虎钳的安装尺寸标准，替换旧台虎钳时不需要重新在工作台面上打孔，直接对位安装即可。在设计过程中，各个部件的装配约束完全按照实际机械装配的逻辑设置，固定钳体作为固定基准，导轨面设置重合配合保证活动钳身的滑动方向精度，螺杆与固定钳体的配合孔设置同轴心配合，同时添加轴向的限位约束，保证螺杆只能做旋转运动而不会出现轴向窜动，活动钳身与螺杆的连接位置设置转动配合，保证螺杆旋转时可以顺畅带动活动钳身移动，钳口板与钳身的安装面设置重合配合，螺钉与安装孔设置同轴配合，所有标准件的装配位置都符合实际工装的装配工艺要求，不存在干涉或者约束错误的问题。

　　这类台虎钳的结构可靠性直接影响工位作业的效率和加工质量，设计过程中需要重点考虑受力部件的强度，比如固定钳体的导轨根部、螺杆的螺纹牙型、钳口的连接位置，都是夹持受力时的应力集中区域，结构设计时做了合理的圆角过渡，避免应力集中导致的部件断裂，同时材料选型上这些受力部件都采用具备足够强度和韧性的金属材料，保证长期承受夹紧力和作业冲击力时不会出现变形或者断裂。在实际使用场景中，这类台虎钳除了基础的金属零件夹持作业，还可以配合不同的软钳口附件，加持表面精度要求高的零件，比如已经完成精加工的铝件、铜件，更换软质钳口后就不会夹伤工件表面，拓展了工装的适用范围。
