杠杆压紧式台式手动夹持工装结构

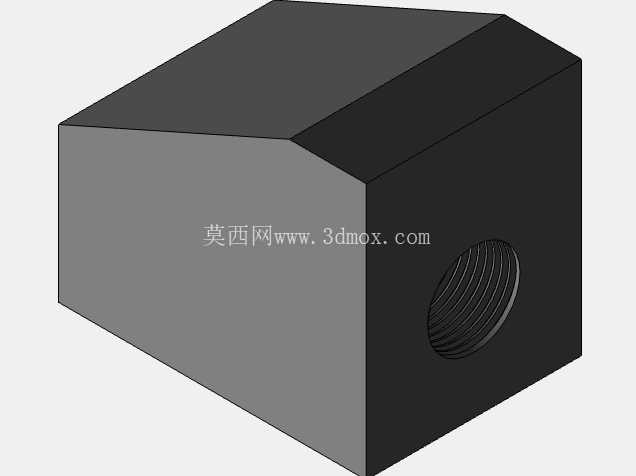

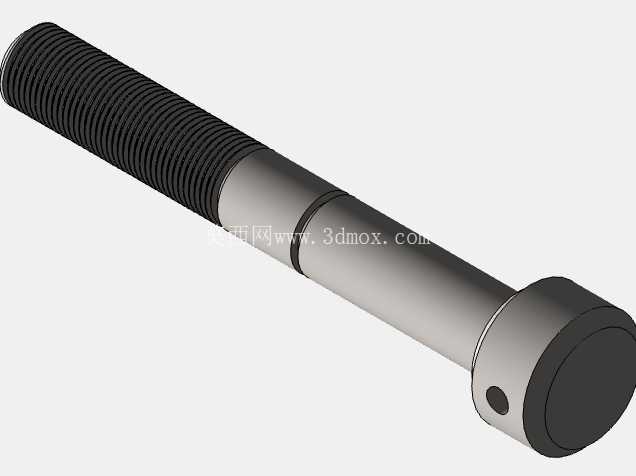

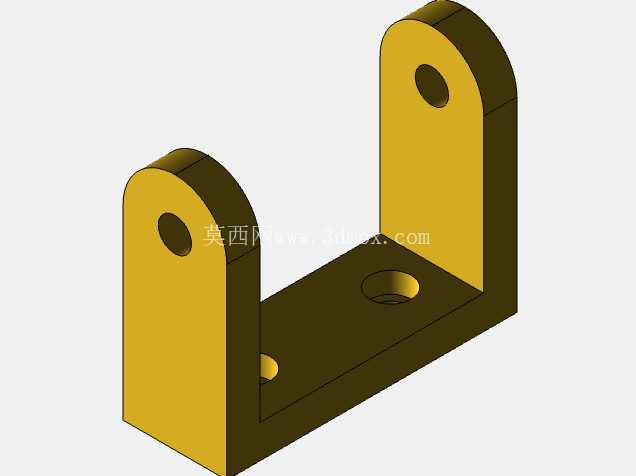

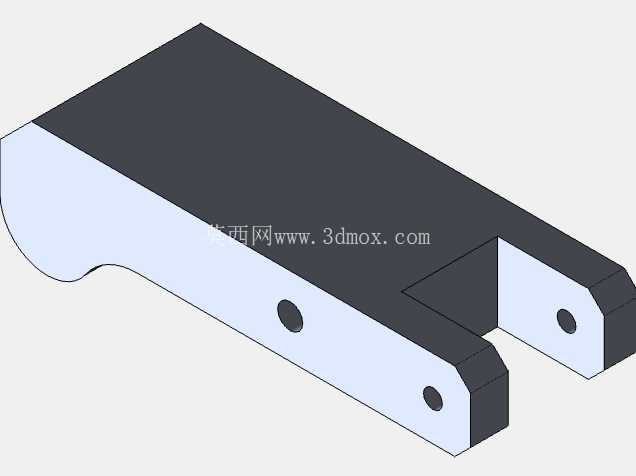

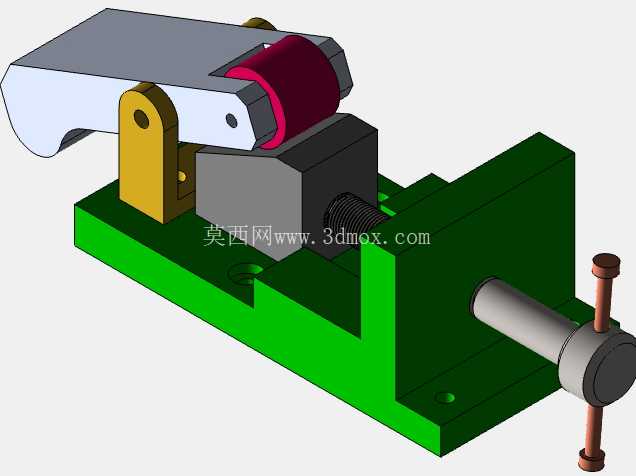

　　这款手动夹持工装是面向小型机加工、装配工位、试样打磨等场景设计的台式夹持部件，整体采用卧式安装布局，底座为L型槽钢结构，预留的沉头安装孔可直接通过内六角螺栓固定在标准工作台T型槽或者木质、钢制工作台台面上，安装边界不占用过多工位空间，适合在钳工台、小型钻床侧边、装配流水线旁的辅助工位部署。从结构逻辑来看，该工装摒弃了传统台钳全螺旋进给的长行程操作逻辑，采用杠杆快速压紧配合螺旋微调的组合结构：前端的黄色铰接支座连接的压臂为快速压紧执行件，压臂端部的红色弹性压头直接接触工件表面，可在工件放置到位后通过扳动压臂实现快速下压贴合，避免了传统台钳需要反复转动丝杠进给的低效操作；下方的黑色滑块为支撑定位件，通过后部的丝杠结构可调整滑块的前后位置，适配不同长度尺寸的工件装夹需求，滑块与压头配合形成上下+前后的双向夹持约束，可保证装夹后工件无窜动、无偏转。

　　在实际应用场景中，这类工装可覆盖的作业范围十分广泛：在小型零件钻孔工序中，可将条形、块类工件夹持固定，避免手持钻孔的偏移风险；在零件修锉、去毛刺工序中，稳定的夹持力可让操作人员双手同时操作锉刀或打磨工具，提升作业精度；在小型部件装配环节，比如销轴压装、小零件粘接、线束端子压接等工序，工装可充当固定基座，解放操作人员双手完成精细装配动作。设计过程中充分考虑了工位操作的人机工程学：压臂的操作力臂长度经过匹配，操作人员仅需施加较小的扳动力即可获得足够的夹持力，避免长期操作带来的手部疲劳；压头采用非金属弹性材质，既可以增大与工件表面的摩擦力防止夹持打滑，又能避免硬质金属压头在工件表面留下压痕，适合对表面质量有要求的精加工零件装夹；后部的丝杠调节手轮采用滚花设计，即使手上沾有切削液或油污也能顺畅转动调节，不会出现打滑脱手的问题。

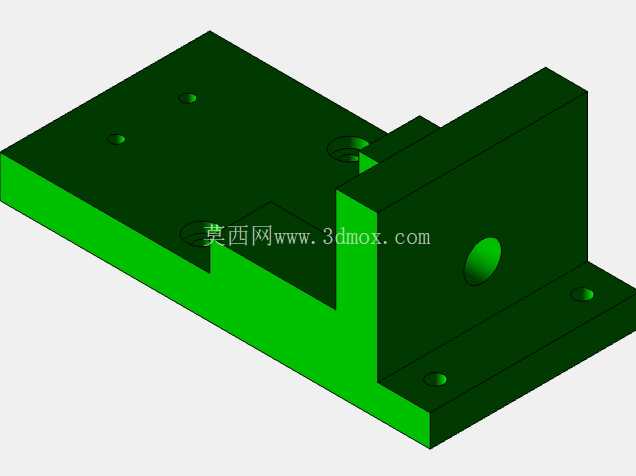

　　从安装尺寸边界来看，底座的长度方向尺寸适配常规小型工位的安装需求，宽度方向不会超出工作台边缘，高度方向的压臂抬起后最大开口高度可满足常规小型零件的放入需求，压合后的最小夹持高度可适配薄片状零件的装夹，整体的结构件多采用板材切割、销轴铰接的加工工艺，加工难度低，后期维护仅需定期在铰接点、丝杠传动位置涂抹润滑脂即可，无需复杂的保养流程。在结构刚性设计上，底座采用加厚钢板焊接或整体铣削成型，L型的立板部分与底座为一体化结构，避免了分体式连接带来的刚性不足问题，在承受钻削的轴向力、锉削的侧向力时不会出现结构变形，保证装夹精度的稳定性；铰接位置的销轴采用淬火处理，长期反复扳动也不会出现磨损松旷，压臂的钢板厚度经过受力校核，在最大夹持力工况下不会出现弯曲变形，保证夹持力的可靠传递。

　　这类夹持工装不同于重型机用虎钳的大吨位装夹能力，它更偏向于轻载、高频次换件的作业场景，快速压紧的结构可将单件装夹时间压缩到传统螺旋台钳的三分之一，在小批量多品种的加工、装配场景下能显著提升作业效率，同时结构简单可靠，故障率极低，适合作为工位基础配套工装进行批量部署。
