机用螺杆式台虎钳夹持工装结构设计

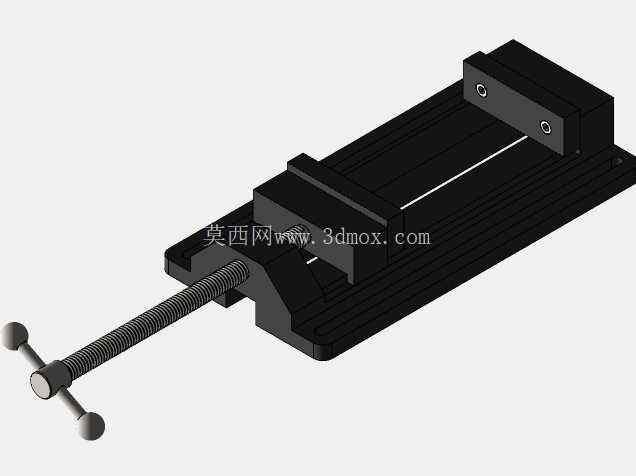

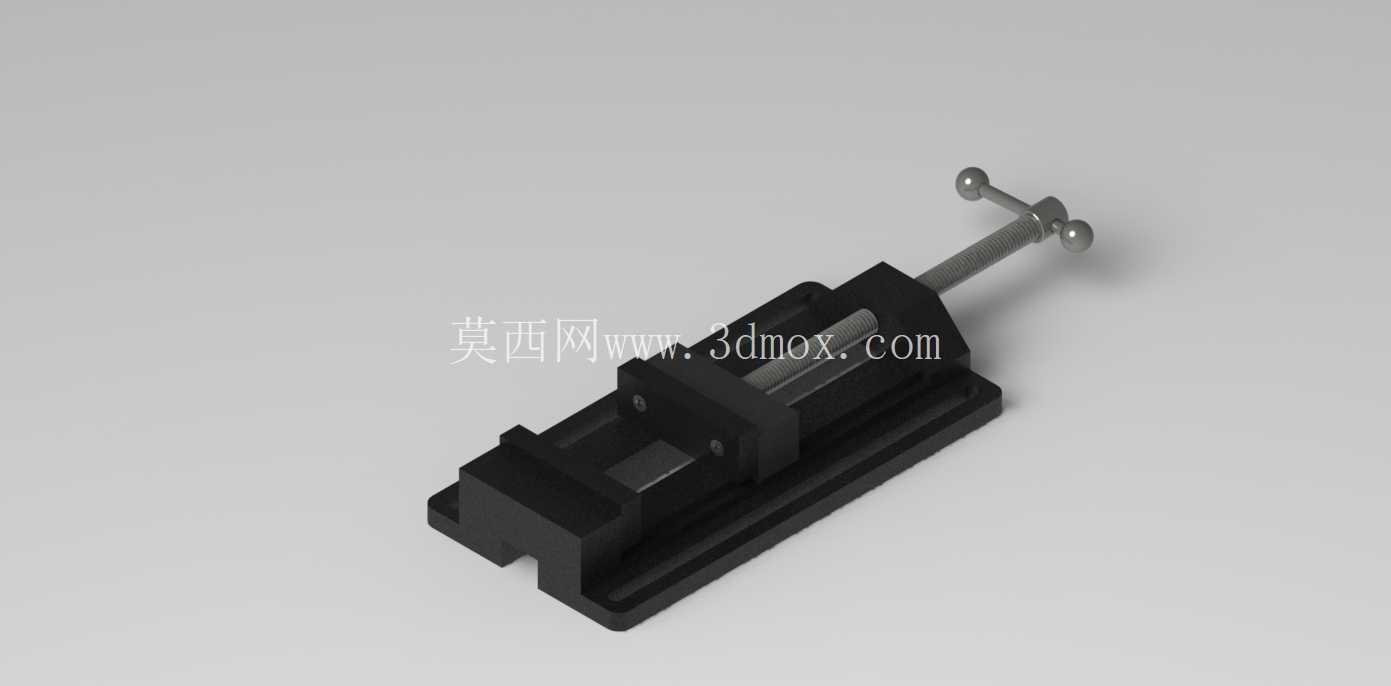

　　这款螺杆驱动的机用台虎钳，是金加工车间、钳工工位、实训教学场景里最基础也最核心的夹持类工装，日常承担小型工件的装夹固定任务，不管是划线、锉配、钻孔、攻丝，还是小型零件的铣削、磨削辅助装夹，都能提供稳定的夹持力，避免加工过程中工件位移导致的尺寸超差、刀具崩损问题。从结构设计逻辑来看，整体采用滑动式钳身配合梯形传动螺杆的经典布局，固定钳身与底座采用一体化铸造成型的结构思路，底座预留的通长安装槽是核心安装边界，可直接通过T型螺栓固定在标准钳工台、铣床工作台或者工装平台上，安装槽的间距适配主流钳工台的预留孔位，不需要额外加工转接板就能完成装夹固定，活动钳身通过底部的导向滑槽与固定钳身的导轨配合，滑动过程中全程保持钳口的平行度，不会出现偏摆、卡滞的问题，保证夹持时工件受力均匀。

　　钳口部分设计了可更换的齿面钳口板，通过沉头螺钉固定在钳身的安装面上，长期使用磨损后只需要更换钳口板就能恢复夹持摩擦力，不需要整体更换钳身，大幅降低了工装的维护成本，齿面的纹理角度经过优化，夹持硬度较高的金属工件时不会出现打滑，同时不会在工件表面留下过深的压痕，针对表面精度要求高的工件，也可以更换为光面或者带软质垫层的钳口板，适配不同材质工件的装夹需求。传动部分采用梯形螺纹螺杆，相比普通三角螺纹，梯形螺纹的传动效率更高、承载能力更强，长期反复开合也不会出现螺纹滑牙的问题，螺杆末端配合带防滑握柄的转动手轮，操作人员只需要单手就能转动手轮调整钳口开合距离，接近工件后稍加力就能提供足够的夹持力，不需要额外加力杆就能满足常规金加工的夹持力需求，螺杆与活动钳身的连接部位采用防脱结构，螺杆转动时不会从钳身中脱出，全开状态下也能保持结构连接的稳定性。

　　整体外形尺寸适配常规工位的操作空间，钳身高度符合人体工学操作高度，操作人员站在工位前操作时手臂自然下垂就能碰到手轮，不需要过度俯身或者抬臂，长时间操作也不容易产生疲劳，底座的结构设计兼顾了稳定性与轻量化，底部平整无凸起，放置在工作台面上不会出现晃动，整体重量控制在单人可搬运的范围内，车间内调整工位位置时不需要借助吊装设备，两名操作人员就能完成移位安装。从实际使用的场景适配来看，这款虎钳的夹持行程覆盖了日常小型零件的装夹尺寸范围，不管是几毫米厚的薄板零件，还是几十毫米见方的块状零件，都能稳定夹持，钳口的平行度在全行程范围内保持一致，夹持长条形工件时不会出现一端夹紧一端松动的问题，针对需要侧面加工的工件，也可以配合角度垫铁完成倾斜装夹，拓展了使用场景。

　　设计过程中充分考虑了车间复杂的使用环境，整体结构没有易积屑的狭小缝隙，加工产生的铁屑、灰尘可以直接用毛刷清理，不会进入滑槽或者螺纹缝隙内导致卡滞，日常维护只需要定期在螺杆和导轨部位涂抹润滑脂，就能长期保持顺畅的滑动与传动状态，不需要复杂的保养流程。钳身的材料选型思路以耐用性为核心，固定钳身和活动钳身采用高强度铸铁材质，减震性能好，加工过程中可以吸收刀具切削产生的振动，避免工件出现振纹，螺杆采用中碳钢调质处理，表面硬度高，耐磨性能好，长期使用螺纹磨损量极小，能长期保持传动精度。
