苏格兰轭式直线往复转换传动机构

在自动化生产线的短行程往复工位、小型冲压设备的进给单元、计量泵的动力端结构里，苏格兰轭机构是把连续旋转运动直接转化为直线往复运动的经典结构，相比常规曲柄滑块机构，它消除了连杆摆动带来的侧向分力，往复运动的行程精度更高，运动规律完全遵循简谐运动特性，在需要稳定匀速往复、侧向负载耐受要求低的场景里应用十分广泛。

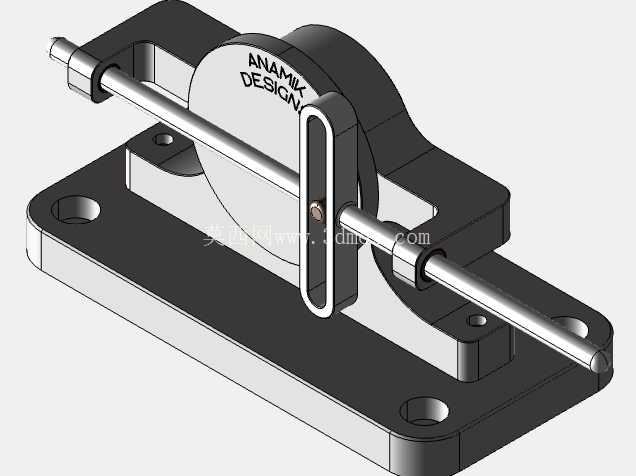

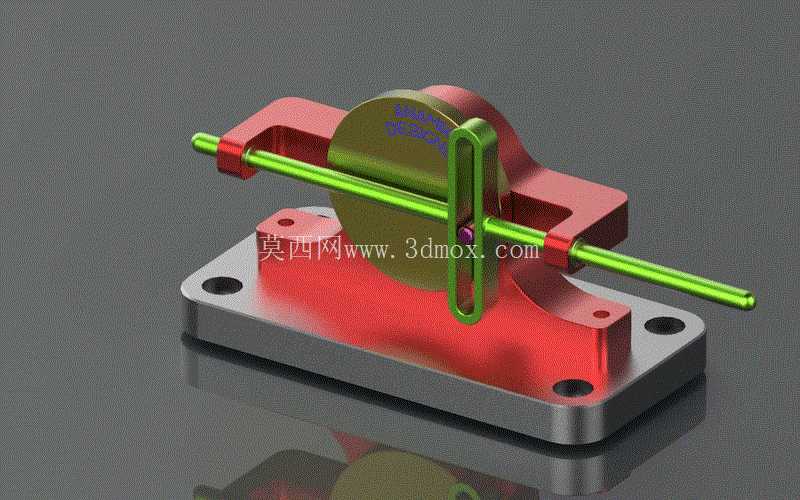

这套苏格兰轭机构的三维结构完全按照实际装配逻辑搭建，底部的安装基座采用带沉头孔的板式结构，四个安装孔位对称分布在基座四角，沉头设计可以让内六角安装螺栓完全沉入基座平面，不会突出表面干涉其他部件的运动，基座底部做了平整的安装贴合面，安装时可以直接固定在设备安装面板或者型材支架上，不需要额外加工调整垫片，基座的整体厚度经过受力校核，能够承受轭架往复运动带来的周期性冲击载荷，不会出现长期运行后的基座变形问题。

核心的旋转输入部分采用偏心销结构，偏心销的偏心距直接决定了输出杆的往复行程，建模时偏心销与旋转圆盘采用过盈配合的装配关系，旋转圆盘的轴端预留了与动力源连接的接口，可以直接对接步进电机、直流减速电机的输出轴，不需要额外设计联轴器连接结构，降低了整套机构的装配复杂度。轭架部分采用框型开槽结构，槽的宽度与偏心销的直径做了间隙配合设计，间隙量控制在0.02-0.05mm之间，既可以保证偏心销在槽内顺畅滑动，不会出现卡滞问题，又能控制间隙带来的回程误差，保证往复运动的位置精度。

直线输出部分采用光杆作为运动输出件，光杆穿过轭架两侧的导向支撑座，导向支撑座内预留了安装直线轴承或者铜套的位置，建模时按照滑动摩擦的工况做了导向长度设计，足够的导向长度可以避免输出杆在往复运动中出现卡滞、翘曲的问题，输出杆的两端可以直接连接执行部件，比如推料块、冲压头、计量柱塞等，不需要额外设计转接结构。

整套机构的设计思路完全围绕易装配、低维护的工程需求展开，所有部件都采用规则的机加工结构，没有复杂的异形曲面，基座、轭架、导向座都可以采用常规铣削加工完成，偏心销、输出杆采用车削加工即可，不需要特殊的加工工艺，加工成本低，适合小批量制作或者教学演示使用。在实际选型应用时，需要根据往复行程的需求调整偏心销的偏心距，根据输出端的负载大小调整输出杆的直径以及导向座的支撑间距，当负载较大时，可以在轭架的槽内加装耐磨衬套，降低偏心销与槽壁的磨损，延长机构的使用寿命。

从安装边界来看，整套机构的横向尺寸由输出杆的行程决定，纵向尺寸由旋转圆盘的直径决定，安装时需要预留出旋转圆盘的转动空间，避免旋转过程中与周边的设备部件发生干涉，输出杆的伸出长度可以根据实际安装场景调整，不需要修改核心的传动结构，适配性较强。在运动特性上，这套机构的往复运动加速度变化平滑，没有突变的冲击载荷，运行时的噪音更低，相比连杆式曲柄滑块结构，它的运动部件更少，装配累积误差更小，在短行程、高精度的往复运动场景里，比其他同类型传动结构的综合表现更优。很多教学场景里也会用这类结构作为机械原理的演示模型，直观展示旋转运动到直线运动的转换过程，帮助学习者理解简谐运动的产生原理以及机构的运动特性。
