商用台式绞肉设备内部结构三维设计

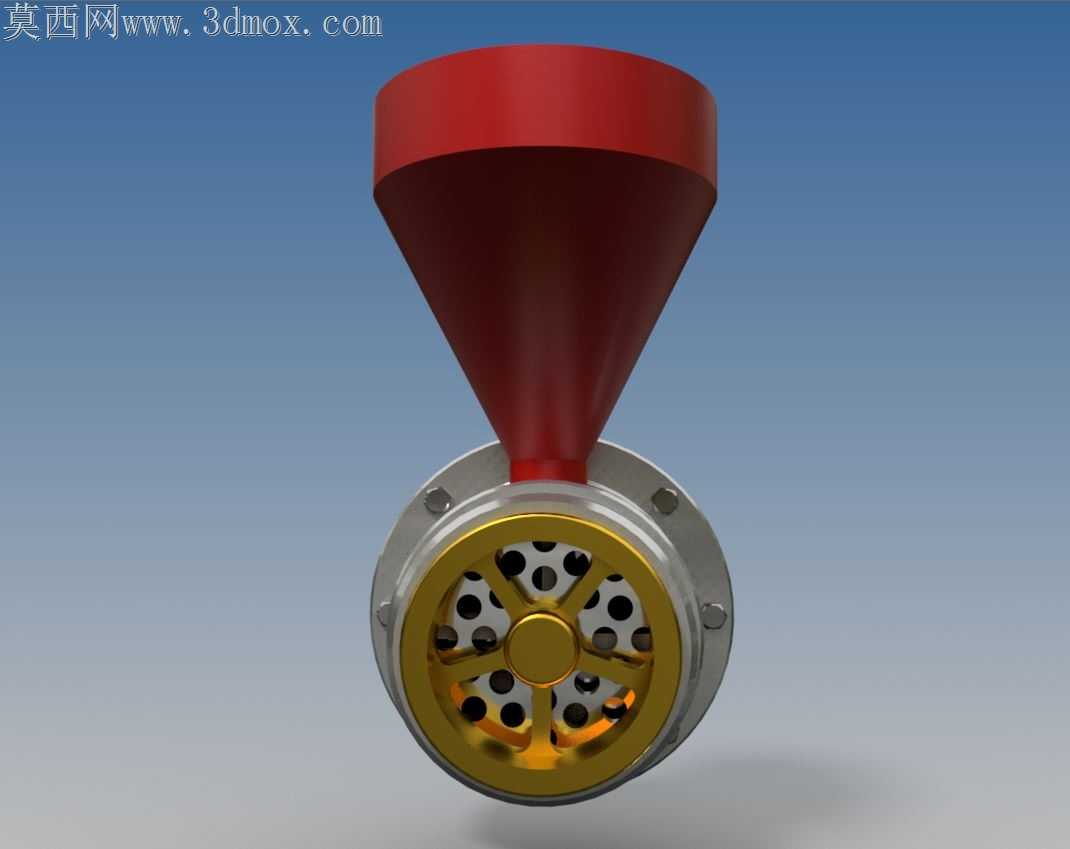

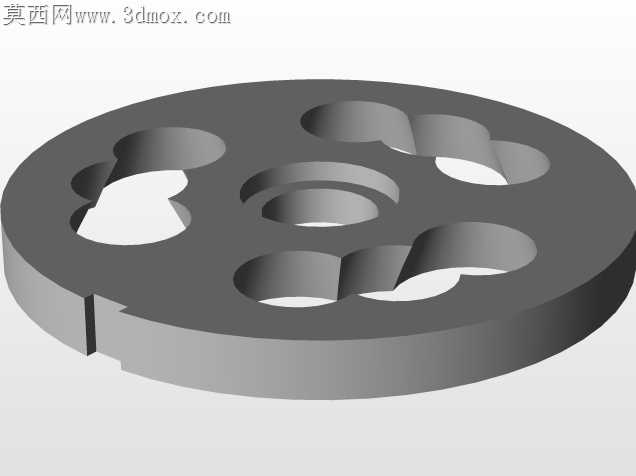

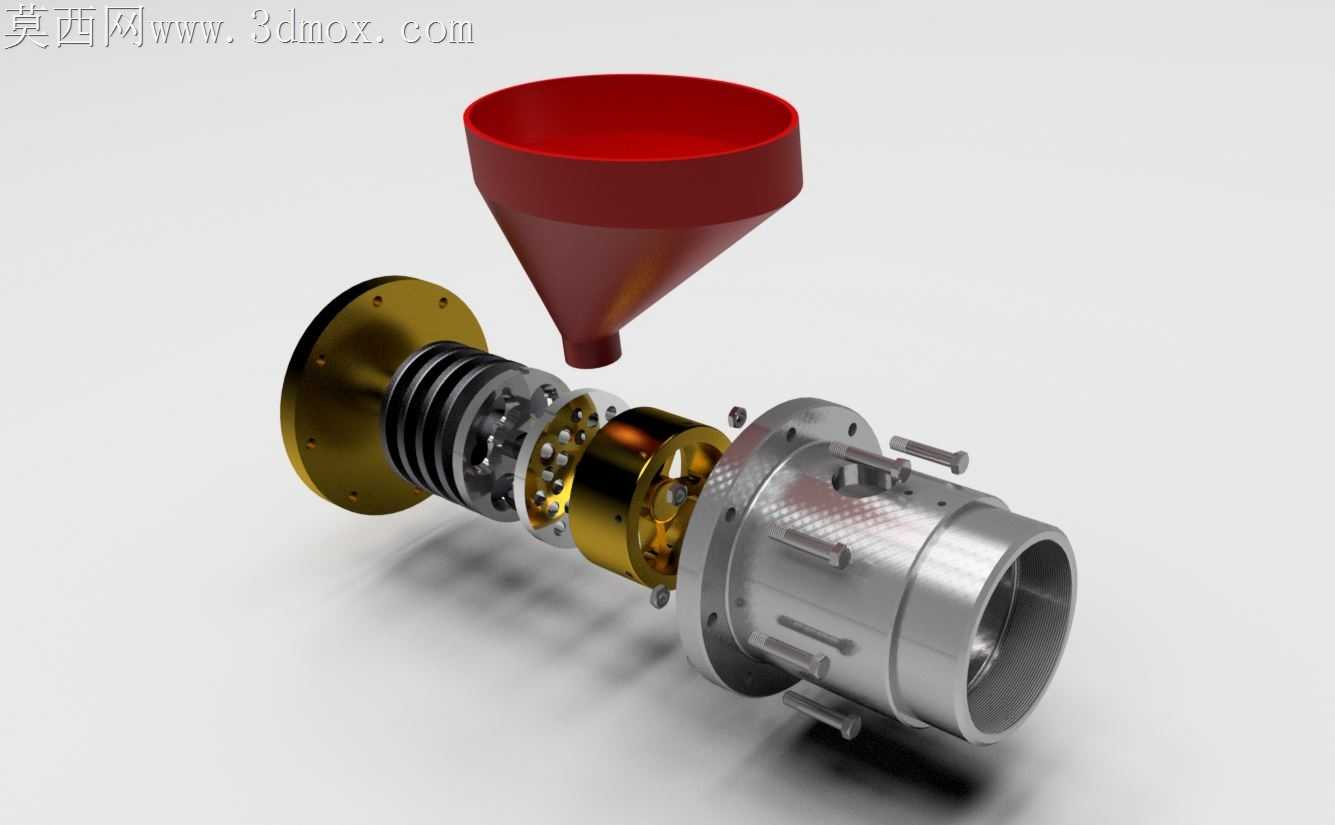

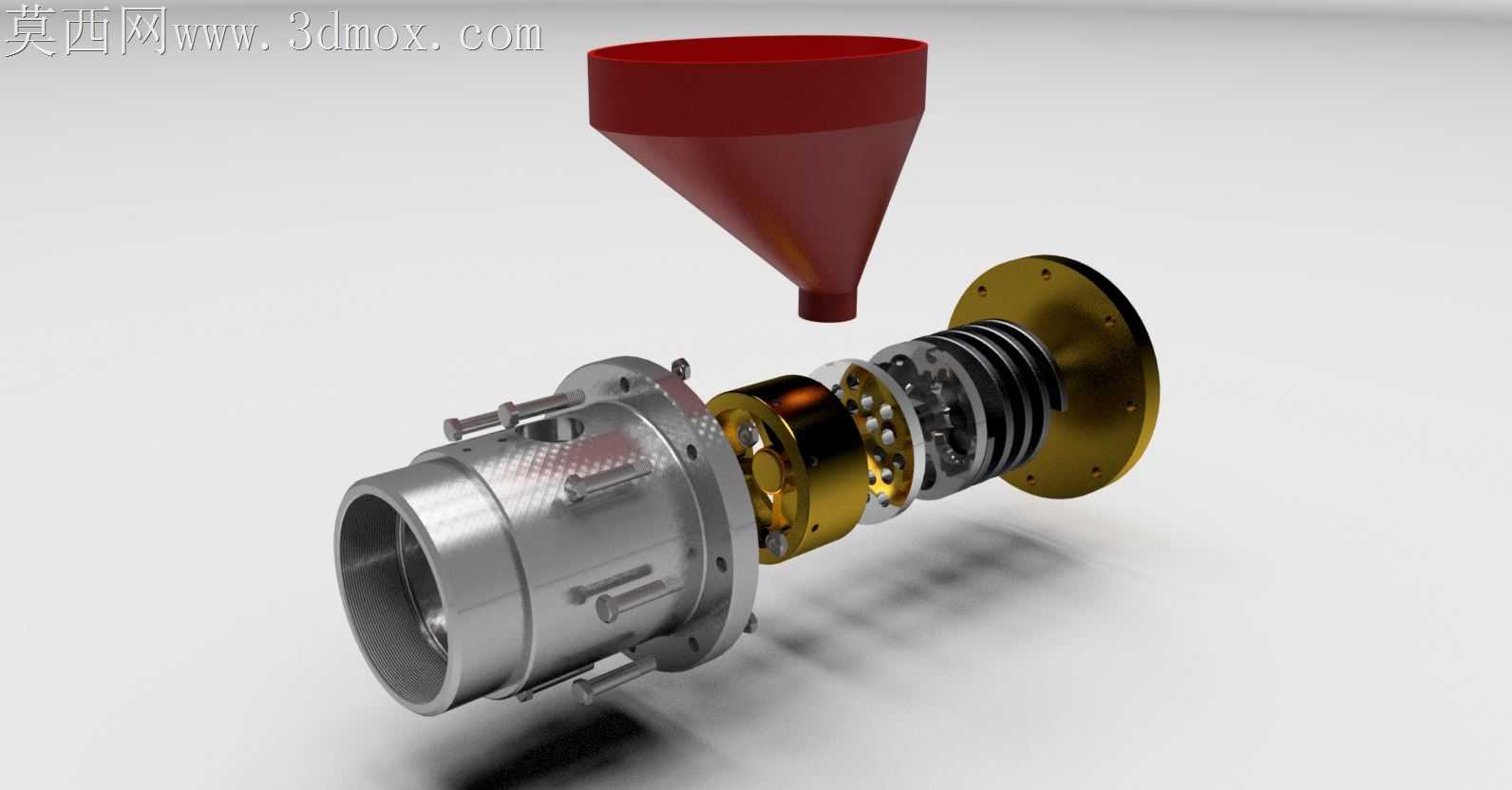

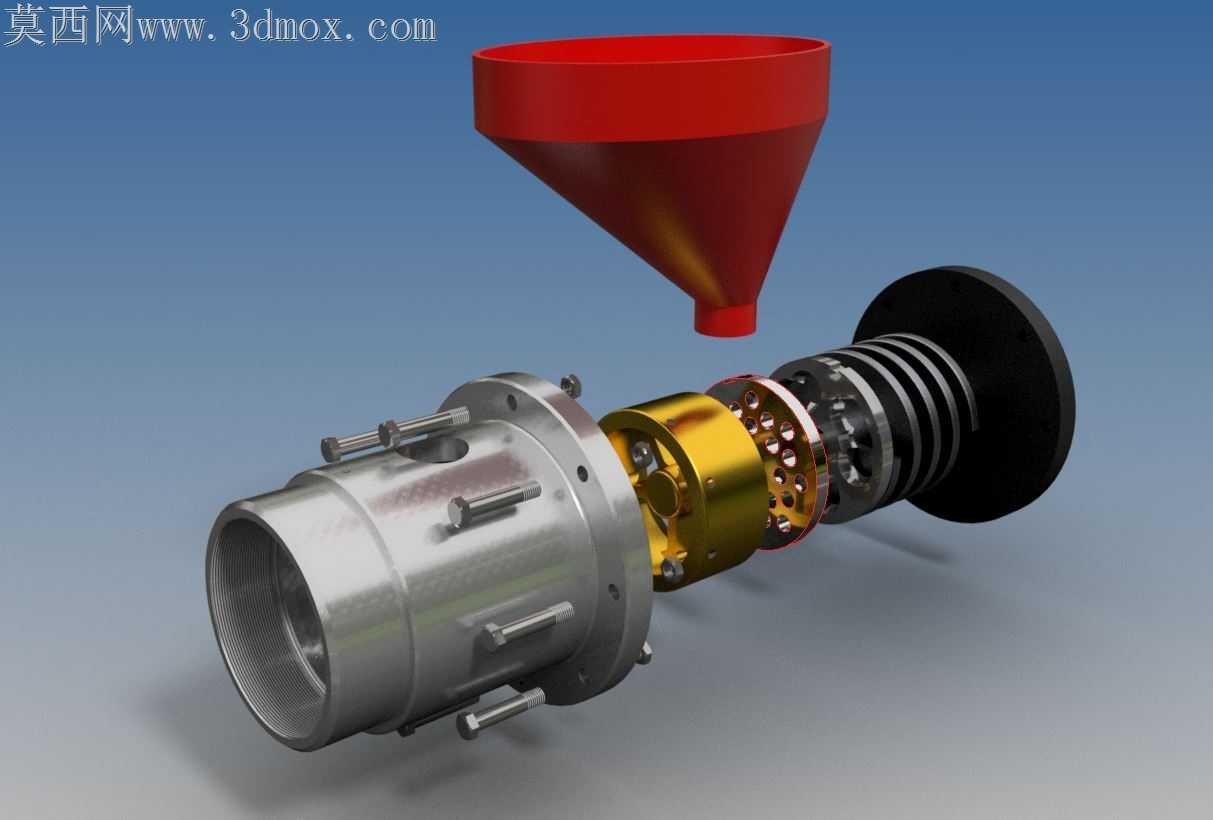

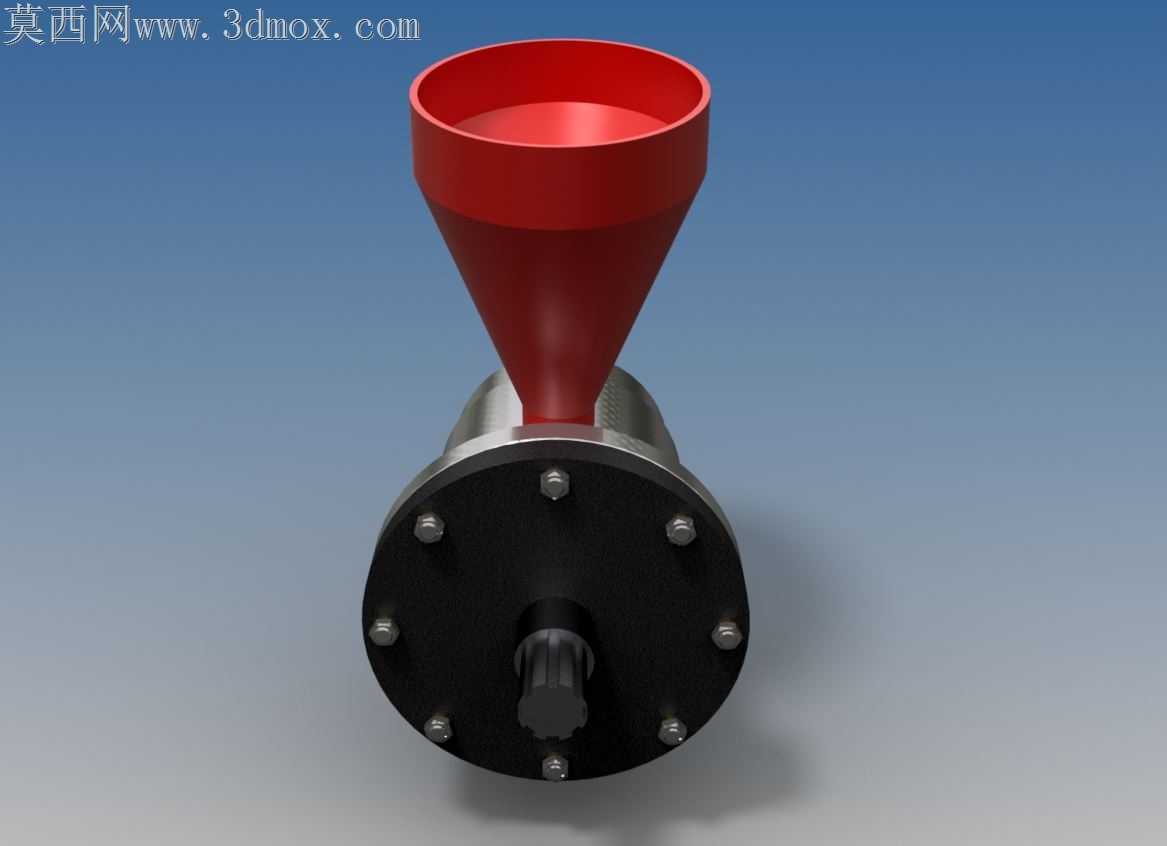

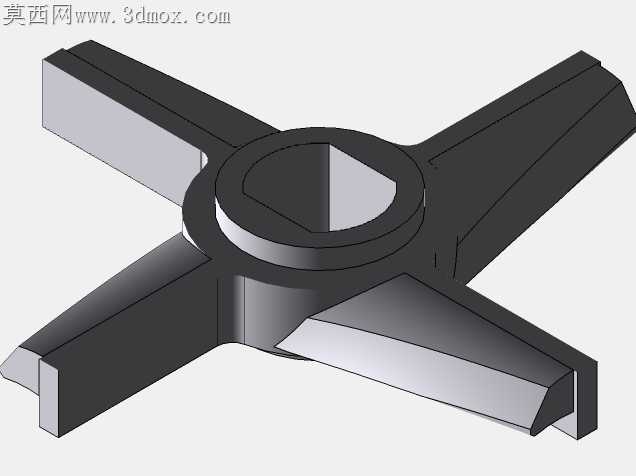

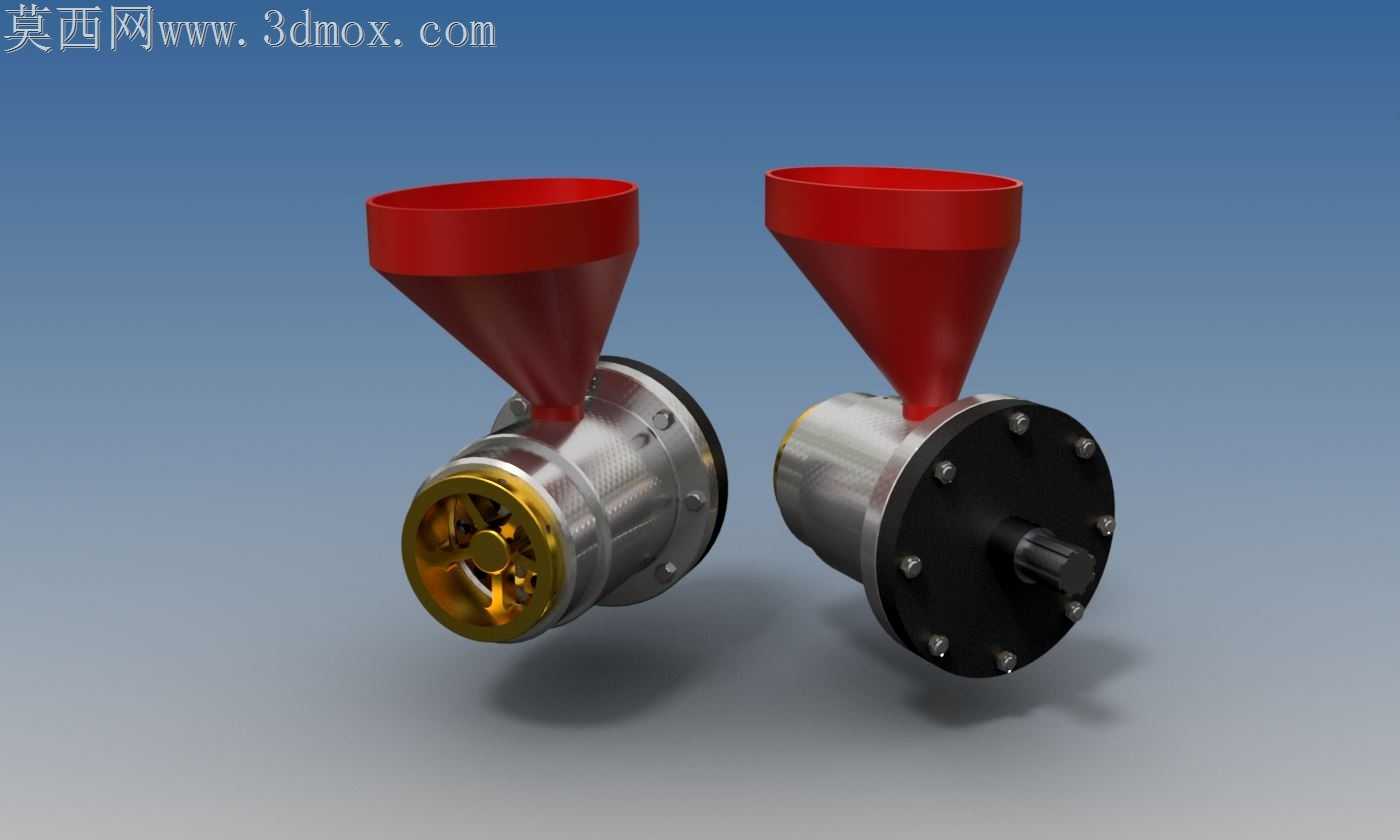

该款绞肉设备主要面向餐饮门店、生鲜商超、小型肉制品加工坊等商用场景，可完成鲜肉、冻肉的绞碎作业，也可适配不同孔板实现肉粒、肉末的差异化加工，满足馅料制备、肉制品初加工等实际生产需求，替代传统手工切剁的低效作业模式，大幅提升肉制品预处理的效率与成品均匀度。设备整体采用同轴卧式布局，顶部设置大口径锥形进料斗，斗壁采用顺滑的锥面过渡设计，可引导肉块依靠自重顺畅进入绞切腔，避免进料卡滞、物料搭桥的问题，进料斗口径适配常规肉块投放尺寸，无需提前将原料切割为过小碎块，降低前期预处理工作量。设备核心输送绞切组件沿主轴依次排布，靠近进料端设置带密封结构的支撑端盖，端盖通过周向均布的紧固件与腔体连接，既保证主轴转动的支撑稳定性，也可避免肉料、汁水从端侧渗漏；中段为螺旋输送绞龙，螺旋叶片采用变螺距设计，进料段螺距较大可快速承接落下的物料，向出料端推进过程中螺距逐步收窄，可对物料形成稳定的挤压力，保证物料连续均匀向绞切端输送，避免出现空转、送料断续的问题；绞切端设置十字绞刀与多孔出肉板的配合结构，绞刀与出肉板贴合紧密，转动过程中可将推送至端面的物料均匀切碎，通过更换不同孔径的出肉板，即可调整成品肉料的颗粒粗细，适配不同品类肉制品的加工需求。设备出料端为圆筒形腔体结构，外壁设置加强筋与安装定位凸台，既提升腔体整体结构强度，抵抗绞切作业过程中的挤压力与振动，也可方便与后续接料容器、成型附件对接，拓展设备的使用场景。整体安装边界紧凑，卧式结构可直接平稳放置于常规操作台面，无需额外搭建复杂安装支架，设备各连接部位均采用快拆式紧固件设计，日常使用后可快速拆解进料斗、绞龙、绞刀、出肉板等与物料接触的部件，方便完成清洗消毒，符合食品加工设备的卫生要求。设计过程中充分考虑转动部件的动平衡性能，主轴组件搭配轴承与密封件，既保证转动过程的平稳性，降低作业噪音，也可避免肉料渗入轴承部位造成卡滞、锈蚀，延长设备的整体使用寿命。
