数字9立体标识压铸成型结构件

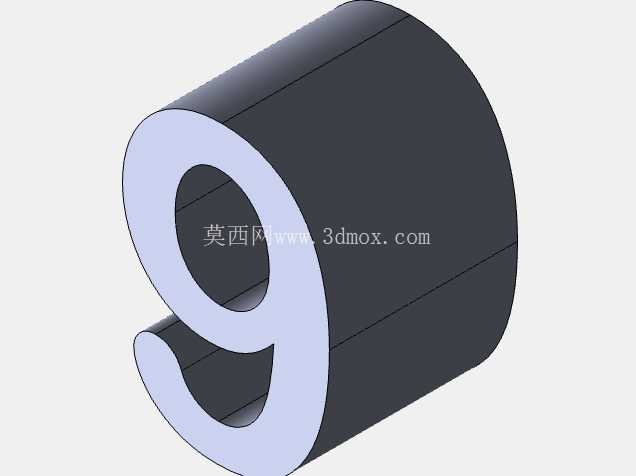

　　这类立体数字构件常应用在户外导视系统、设备编号标识、公共区域导向牌、品牌立体字装置等场景中，作为视觉识别的核心载体，需要兼顾辨识度、结构强度与安装适配性。从结构设计来看，该构件采用厚壁柱体的数字9造型，正面为字符轮廓的平整展示面，侧面为等厚的柱体支撑结构，整体无多余外凸结构，能够在压铸成型过程中保证金属液充型平稳，避免出现卷气、缩孔等压铸常见缺陷。设计阶段首先要考虑字符的识别性，正面轮廓严格遵循标准无衬线字体的比例，闭合环的弧度、下端弯钩的曲率都经过反复调整，保证在不同观察距离、不同光照角度下都能快速识别数字信息，不会因为透视变形出现识别误差。

　　结构上采用等壁厚设计，整体壁厚控制在压铸工艺适配的合理区间，避免局部壁厚差过大导致冷却过程中出现应力变形，字符内侧的闭合空腔位置，设计时预留了均匀的拔模斜度，方便压铸开模时顺利脱模，不会拉伤成型表面。安装边界方面，构件的背面为平整安装面，可根据实际安装场景适配粘接、螺接两种固定方式，若采用螺接固定，可在背面非展示面的隐蔽位置预设沉头安装孔，孔位深度不超过构件整体厚度的三分之二，保证正面不会出现安装痕迹，不破坏展示面的完整性；若采用粘接固定，背面可做细微的网纹滚花处理，增大粘接接触面积，提升粘接结构的抗剪切强度，应对户外风吹、温度变化带来的结构应力。

　　从实际使用场景出发，这类立体字符构件如果应用在户外导视场景，需要考虑长期日晒雨淋的耐候性，压铸成型后可做喷塑、烤漆等表面处理，设计时在字符的闭合环最低位置预留了微小的排水孔，避免雨天积水在空腔内长期留存，腐蚀构件内壁，延长整体使用寿命。如果应用在设备编号标识场景，构件的尺寸可以根据设备面板的安装空间做等比例缩放，缩放过程中保持壁厚与整体尺寸的比例关系，避免尺寸缩小后壁厚过薄导致充型困难，或是尺寸放大后壁厚过厚出现材料浪费、成型周期变长的问题。建模过程中需要重点处理字符曲面与侧面柱体的衔接位置，保证圆角过渡均匀，不会出现尖锐棱角，一方面避免压铸时尖角位置出现应力集中导致模具损耗加快，另一方面也能避免安装使用过程中尖锐边角划伤安装人员。

　　字符的正面展示面保持绝对平整，平面度公差控制在合理范围，保证后续表面处理时漆面、镀层的均匀度，不会因为表面凹凸出现反光不均的问题，影响视觉展示效果。针对压铸工艺的特性，设计时将分型面设置在构件背面与侧面的交界位置，最大限度减少分型线对正面展示面的影响，后续只需对侧面的分型线做简单打磨抛光即可达到外观要求，减少后处理的工作量。浇口位置预设在构件背面的非展示区域，采用侧浇口进料，保证金属液从字符的下端位置平稳充型，顺着柱体的弧度逐步填满整个型腔，避免金属液正面直冲型腔内壁导致表面出现流痕、冷隔等外观缺陷。整个构件的结构没有复杂的内凹倒扣，无需采用复杂的抽芯结构，能够简化模具结构，降低模具制造成本，同时提升压铸生产的效率，减少生产过程中的故障停机概率。在实际选型应用时，可根据安装场景的视觉距离确定构件的整体高度，通常观察距离在3米以内时，字符高度控制在100-150mm即可保证清晰识别，观察距离在5-10米时，字符高度可调整至300-400mm，无论尺寸如何调整，都要保持壁厚、拔模斜度、圆角半径的比例协调，保证工艺可行性与结构强度的统一。
