压铸模具配套AutoCAD基础结构练习图集

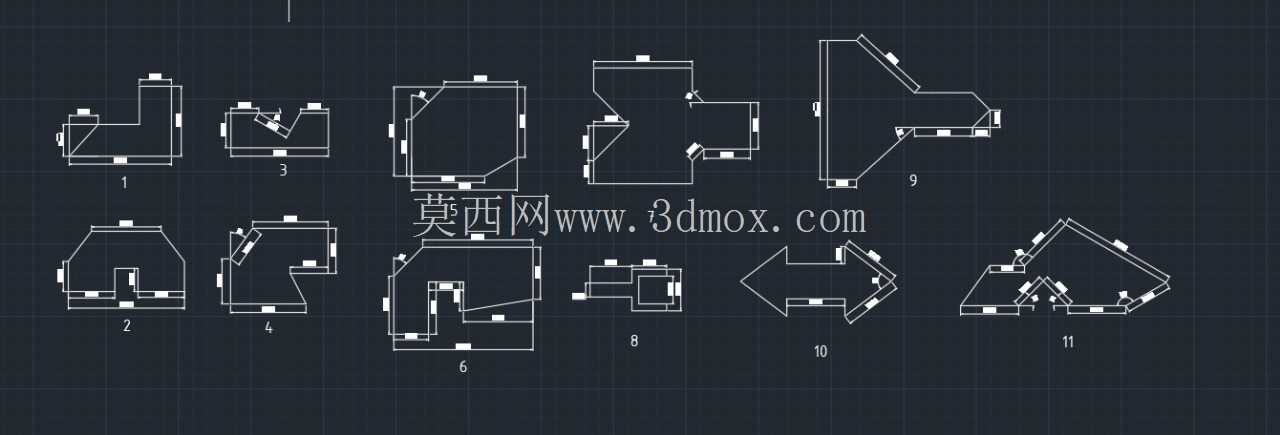

　　这套工程图练习素材围绕压铸模具的基础结构投影展开，覆盖了压铸模常见的小型镶块、型芯、型腔拼块等零件的多视图表达逻辑，适合刚接触模具结构设计的从业者练习三视图投影规律、剖视图绘制规范，以及尺寸标注的基础逻辑。在实际压铸生产场景中，这类小型结构零件是整套压铸模的核心组成单元，每一块镶块的尺寸精度、配合间隙都会直接影响压铸件的成型质量，比如浇口套附近的镶块需要承受高温铝液的持续冲刷，配合面的公差要求通常控制在0.02mm以内，稍有偏差就会出现飞边、粘模等生产问题。

　　从设计思路来看，图集中的每个练习案例都对应实际生产中常见的零件结构，比如带斜度的锁紧块、带卡槽的定位镶件、异形分流锥拼块，这些结构的视图表达需要兼顾加工人员的读图习惯，避免出现虚线过多、投影错位的问题，否则会直接导致数控加工、线切割工序的编程错误，造成零件报废。在安装边界层面，这类镶块通常嵌入模架的对应型腔内，安装时需要保证分型面的平面度误差不超过0.01mm，侧面与模架框的配合采用H7/m6的过渡配合，既保证安装定位的稳定性，又方便后续维修时的拆卸更换。日常生产中，很多刚入行的设计人员容易忽略镶块上的逃料槽、排气槽的视图表达，这套练习里也包含了这类细节结构的投影绘制，能帮助练习者建立“设计即服务于加工与装配”的思维，而不是单纯停留在几何线条的绘制层面。不同结构的零件在视图选择上也有明确的工程逻辑，比如带异形分型面的镶块需要增加局部剖视图来表达内部的冷却水道走向，带挂台的固定块只需要主视加俯视两个视图就能完整表达尺寸，不需要冗余的左视图增加读图负担。

　　在实际模具调试阶段，车间的钳工、机加工人员拿到图纸后，首先会核对安装基准面的尺寸，这就要求图纸上的基准标注必须和模架的加工基准统一，这套练习素材里的每个案例都隐含了基准选择的逻辑，练习者在绘制过程中能慢慢掌握基准重合的设计原则，避免后续出现尺寸链换算错误，导致零件装配后出现错位。另外，图集中的部分零件带有斜导柱安装孔、顶针过孔这类典型的模具结构特征，这类特征的位置度公差要求较高，在视图表达时需要明确标注孔位的坐标尺寸，而不是单纯标注相对距离，这也是实际工程图和纯几何绘图的核心区别——所有标注都要服务于加工时的坐标找正，减少加工人员的换算工作量，降低出错概率。

　　对于压铸模具来说，这类小型镶块的更换频率相对较高，所以图纸上的结构表达还要兼顾备件加工的便利性，尽量采用通用的刀具加工参数对应的结构，比如内圆角半径尽量采用标准铣刀的规格，避免出现特殊半径的圆角导致需要定制刀具，增加生产成本和加工周期。这套练习素材里的结构都贴合实际生产的加工工艺性，没有出现无法加工或者加工成本极高的异形结构，能帮助练习者在入门阶段就建立工艺可行性的设计思维，而不是只追求几何形状的外观效果。
