液体运输罐车内置防晃挡板结构设计

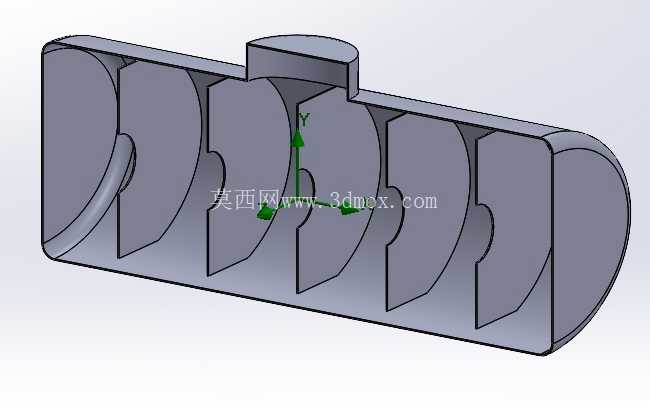

　　在散装液体公路运输场景中，满载或半载状态下的罐内液体晃动一直是影响行驶安全的核心问题——尤其是高速紧急制动、匝道急转、坑洼路面颠簸工况下，液体的大幅涌动会产生持续变化的偏心载荷，轻则导致车身侧倾角度超出稳定阈值，重则直接引发侧翻、制动距离超标、转向失控等恶性事故，这套内置多组挡板的罐体结构，正是针对这类工程痛点完成的针对性设计。从结构布局来看，整个罐体采用卧式圆柱筒体作为主体承载结构，内部沿筒体轴向等距排布多组弧形挡流板，每块挡板并非完全隔断筒体通腔，而是在下部预留了弧形过流缺口，既可以避免挡板完全封闭导致的卸油、清洗作业受阻，也能让罐内液体在正常装卸、平缓行驶时保持连通状态，不会出现局部积液残留的问题。

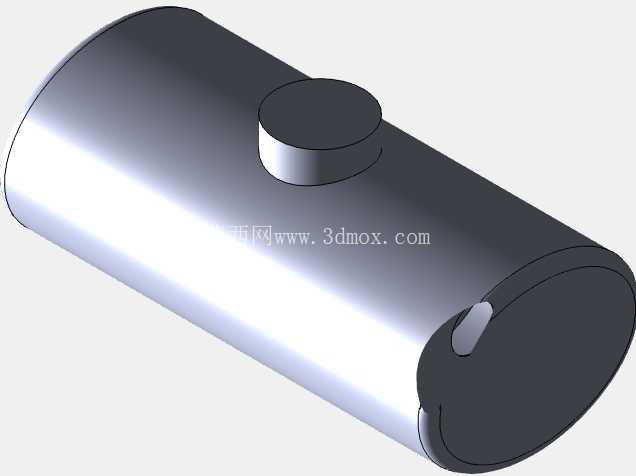

　　设计过程中首先要匹配罐体的整体安装边界：筒体的外径需要适配常规重卡底盘的车架安装宽度，上沿的加注口凸起高度不能超过道路运输限高要求，底部的安装支座位置要和底盘纵梁的安装孔位完全对齐，避免后期改装出现干涉。挡板的弧度设计经过多轮流体工况校核，边缘做了大圆角过渡处理，一是为了减少液体长期冲刷带来的应力集中，避免挡板焊缝位置出现疲劳开裂，二是可以打散涌动液体的冲击动能，让原本整段涌动的液体被分割成多个独立腔室，每个腔室内的液体晃动幅度被限制在挡板间距范围内，不会形成沿筒体轴向的长距离冲击力传递。

　　实际路试工况下，当车辆以60km/h时速紧急制动时，无挡板罐体内的液体会直接冲击罐体前封头，产生的瞬时冲击力会让车头出现明显的“点头”过载，甚至导致前轮附着力瞬间下降；而加装这套挡板结构后，液体的前冲过程被逐层阻挡，每经过一块挡板就会消耗掉一部分冲击动能，最终传递到封头位置的冲击力仅为无挡板结构的27%左右，车身俯仰角度波动范围缩小60%以上。在弯道行驶场景中，挡板同样可以抑制液体的侧向涌动，避免液体快速向弯道外侧偏移导致的整车重心偏移，尤其是半载工况下，罐内剩余空间较大，液体晃动的影响比满载时更为明显，这套带缺口的挡板结构不会因为腔室分割导致液体在弯道中无法缓慢流动平衡重心，而是通过阻尼作用延缓重心偏移的速度，给驾驶员留出足够的调整反应时间。挡板的厚度选取需要匹配罐体的额定载重量，常规成品油运输场景下采用和筒体等厚的板材冲压成型，和筒体内壁采用满焊连接，焊缝位置做打磨平滑处理，减少运输过程中介质残留挂壁；如果是运输腐蚀性较强的化工液体，还需要在挡板表面做和罐体内壁一致的防腐涂层处理，避免焊缝位置出现腐蚀渗漏。另外挡板上的缺口位置统一设置在筒体下部中轴线附近，尺寸经过反复校核，既保证卸油时液体可以完全流到罐体底部的卸油口，不会在各个腔室残留积液，也能保证罐车清洗作业时，清洗液可以顺利循环排出，不会出现局部积水锈蚀的问题。

　　很多早期的防晃板设计采用完全隔断的整板结构，虽然防晃效果更好，但会导致卸油时各个腔室残留大量介质，不仅造成运输物料的浪费，还会在更换运输介质时出现混料问题，这种带下部过流缺口的设计，刚好平衡了防晃性能和实际使用的便利性。从安装维护角度来看，所有挡板的边缘都和筒体内壁完全贴合，没有出现直角缝隙，避免运输粘稠类液体时出现物料积存，日常清洗时可以通过高压水枪直接冲洗到所有内壁位置，不会有清洁死角。筒体顶部的加注口位置刚好设置在两组挡板之间的腔室上方，加注液体时可以直接顺着挡板表面流到罐底，减少加注过程中的液体飞溅和静电产生，对于易燃易爆类液体运输场景，这种结构也能降低静电积聚带来的安全隐患。整体结构没有额外的活动部件，全部采用焊接固定，日常使用过程中几乎不需要额外维护，只要在罐体定期年检时检查挡板焊缝是否有开裂、板材是否有腐蚀减薄即可，使用寿命和罐体主体保持一致，不会因为内置结构的损耗增加额外的运维成本。
