吉普ZJ车型适配远征式车顶行李架结构

这款适配吉普ZJ车型的车顶行李架，核心面向越野穿越、长途自驾的户外使用场景，针对硬派越野车型在非铺装路面行驶的大振动、强冲击工况做了结构强化，区别于城市SUV使用的装饰性薄款行李架，整体采用框架式承载结构，可在户外长途出行时承载备用油桶、脱困装备、露营物资、车顶帐篷等重载物品，解决硬派越野车内储物空间有限、易污损物品不便放置在乘员舱的实际问题。

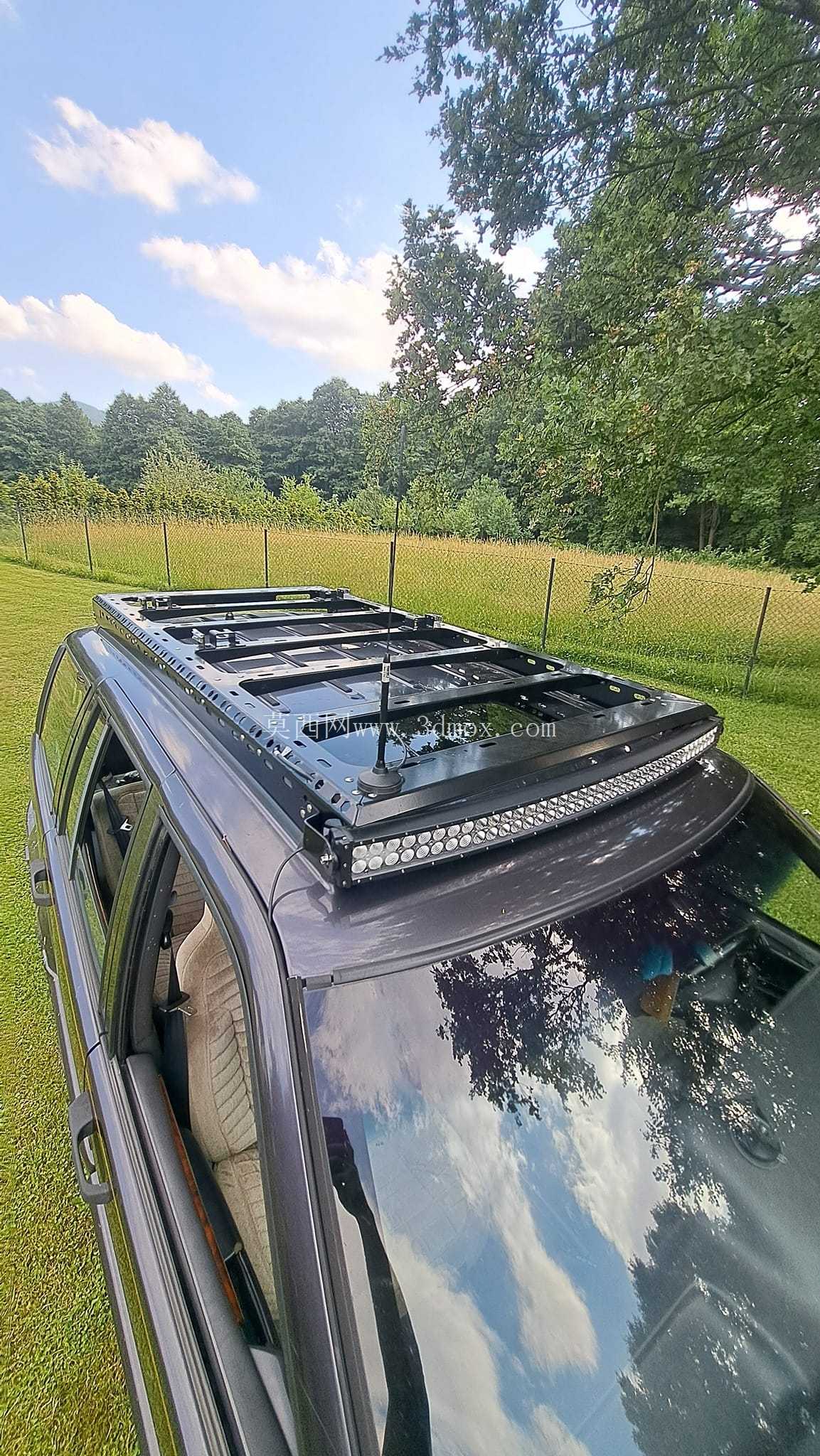

从结构设计逻辑来看，整体框架采用分块拼接的平板式承载面设计，主承载板材选用2毫米与3毫米厚度的钢板作为基材，适配数控激光切割下料、数控折弯成型的加工工艺，无需开模即可实现小批量生产或个人定制加工，板材拼接处采用折边咬合加焊接的连接方式，避免单纯平板焊接带来的应力集中问题，框架边缘做了翻边处理，既提升整体结构的抗扭刚度，也能防止装载物品时尖锐边角划伤装备或人员。框架前部集成了长条辅助灯的安装位，安装槽位预留了通用的灯具固定孔距，可直接适配主流尺寸的越野长条射灯，无需额外打孔改装，灯位下方做了导水斜角设计，避免雨天积水残留造成的板材锈蚀问题。

安装边界层面，这款行李架完全贴合吉普ZJ车型的车顶弧度，固定点位对应原车车顶的加强筋位置，无需切割原车车顶结构，通过专用固定支架与原车车顶纵梁、排水槽位置连接，固定支架处设置了橡胶缓冲垫，避免金属硬连接造成的车顶漆面磨损，同时缓冲越野行驶时的振动冲击，防止长期使用后固定点出现松动异响。整体框架的高度控制在12厘米以内，安装后不会过多增加车辆整体高度，避免影响车辆通过限高路段的能力，同时降低高速行驶时的风阻与风噪，框架四周预留了通用的拓展锚点，可根据使用需求加装侧帐、脱困板固定架、铁锹支架等附加配件，锚点采用内焊螺母的结构，连接强度高于外挂式卡扣结构，重载状态下不会出现锚点脱落的问题。

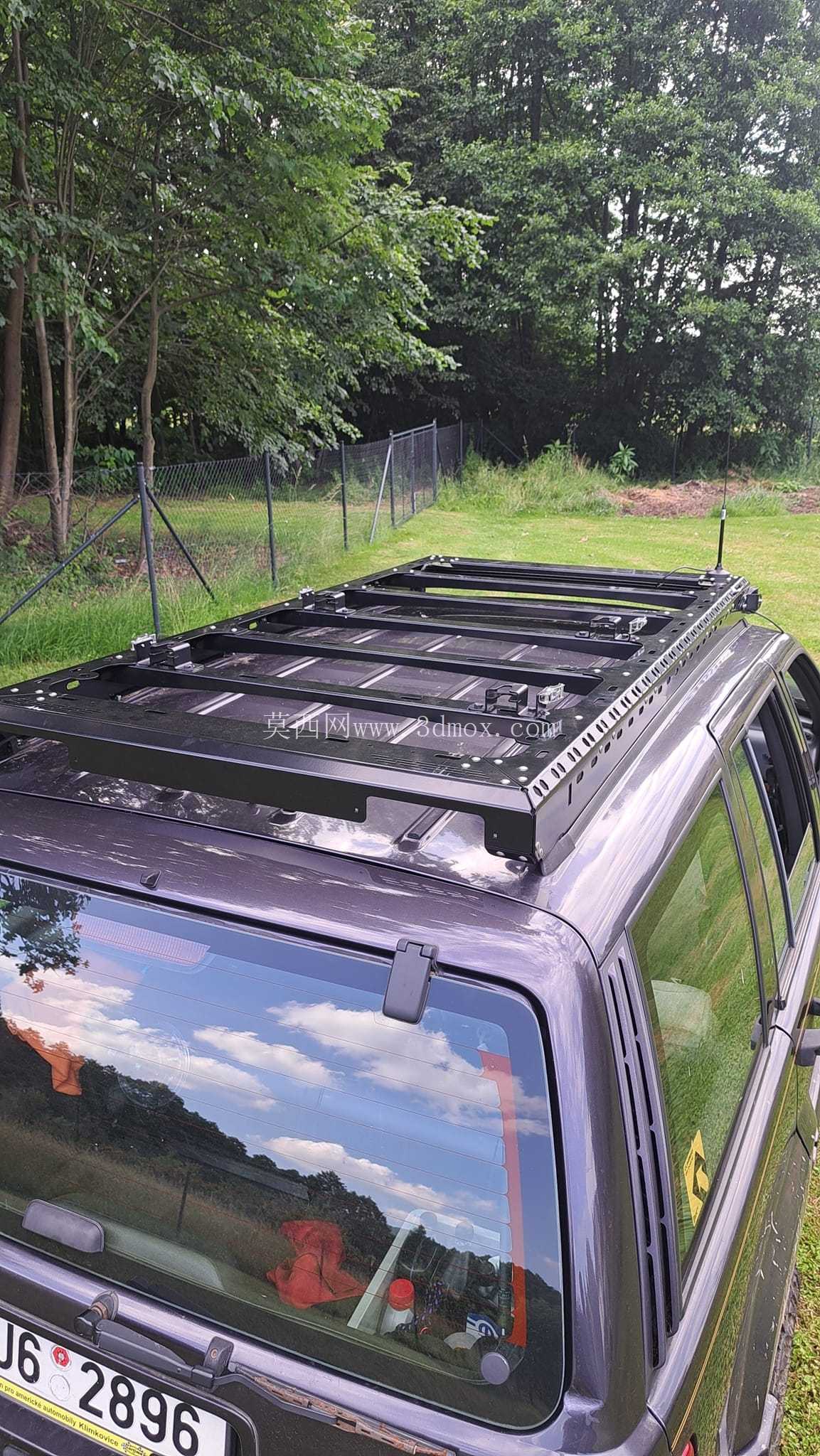

承载面的镂空设计兼顾了减重与排水需求，镂空条的宽度控制在3厘米以内，既避免小尺寸物品从缝隙掉落，也能让雨水、沙尘快速从承载面漏下，不会在框架表面积存泥沙，减少日常使用后的清理工作量。框架的横向承重梁间距经过优化，在承载150公斤均匀载荷的情况下，横梁最大挠度控制在2毫米以内，不会出现框架下沉变形的问题，完全满足车顶帐篷加两名乘员的承重需求，适配长途穿越时的露营使用场景。针对越野场景下的树枝刮擦、碎石冲击问题，框架所有外露棱边都做了圆角打磨处理，焊接位置打磨平整后做整体喷塑处理，耐刮擦性能优于普通喷漆工艺，长期户外使用也不易出现掉漆锈蚀的问题。

在实际使用场景中，这款行李架除了基础的载物功能，还可作为车顶作业的临时踩踏平台，检修车辆、搭建车顶帐篷时可直接踩踏框架表面，3毫米厚度的主承载板完全可以承受成年人的体重，不会出现板材凹陷变形的问题。框架前后端预留了牌照架、倒车灯的安装位，可满足部分地区对车顶搭载物的标识要求，同时提升夜间倒车时的车顶后方视野，避免车顶装载大件物品时遮挡原车后挡风玻璃视线。不同于通用型可调行李架，这款针对ZJ车型专属开发的结构，安装后与车顶线条完全贴合，不会出现两侧突出车身过多的问题，在林间穿越时不会被树枝刮扯，也不会增加车辆的实际宽度，影响狭窄路段的通过性。

从加工实现的角度来看，所有零件均为平面板材折弯、焊接成型，没有复杂的曲面冲压件，普通的机加工门店即可完成生产，零件的折弯公差控制在0.5毫米以内，拼接时无需反复修配即可完成组装，降低了生产装配的难度。固定支架的孔位采用长圆孔设计，可适配不同年款ZJ车型的车顶安装位公差，即使是老款车型存在一定的车身变形，也能顺利完成安装，不会出现孔位不对无法装配的问题。整体结构没有易损的活动部件，长期使用仅需定期检查固定螺栓的扭矩即可，维护成本极低，非常适合越野场景下的高强度使用需求。
