带叶轮搅拌结构的流体混合罐体设计

在精细化工、食品饮料、生物医药制剂的生产环节中，液液两相混合是极为常见的工序单元，这类工序对混合均匀度、流场无死区的要求直接决定最终成品的品质稳定性，本次涉及的搅拌罐体结构，正是针对中小批量批次式混合工况开发的核心承载与作业部件。从实际产线的安装边界来看，这类罐体通常架设在车间二层钢平台或者独立支架上，罐体直筒段的外径设计需要匹配常规1米间距的平台预留安装孔位，底部采用标准椭圆封头结构，既可以降低罐底流体滞留的死区体积，也能适配常规支腿的焊接安装位置，罐顶预留的人孔、进料口、搅拌轴穿装位都按照行业通用的管口方位标准排布，不需要额外做定制化的管口调整就能对接现有产线的进料管路、排气管道。

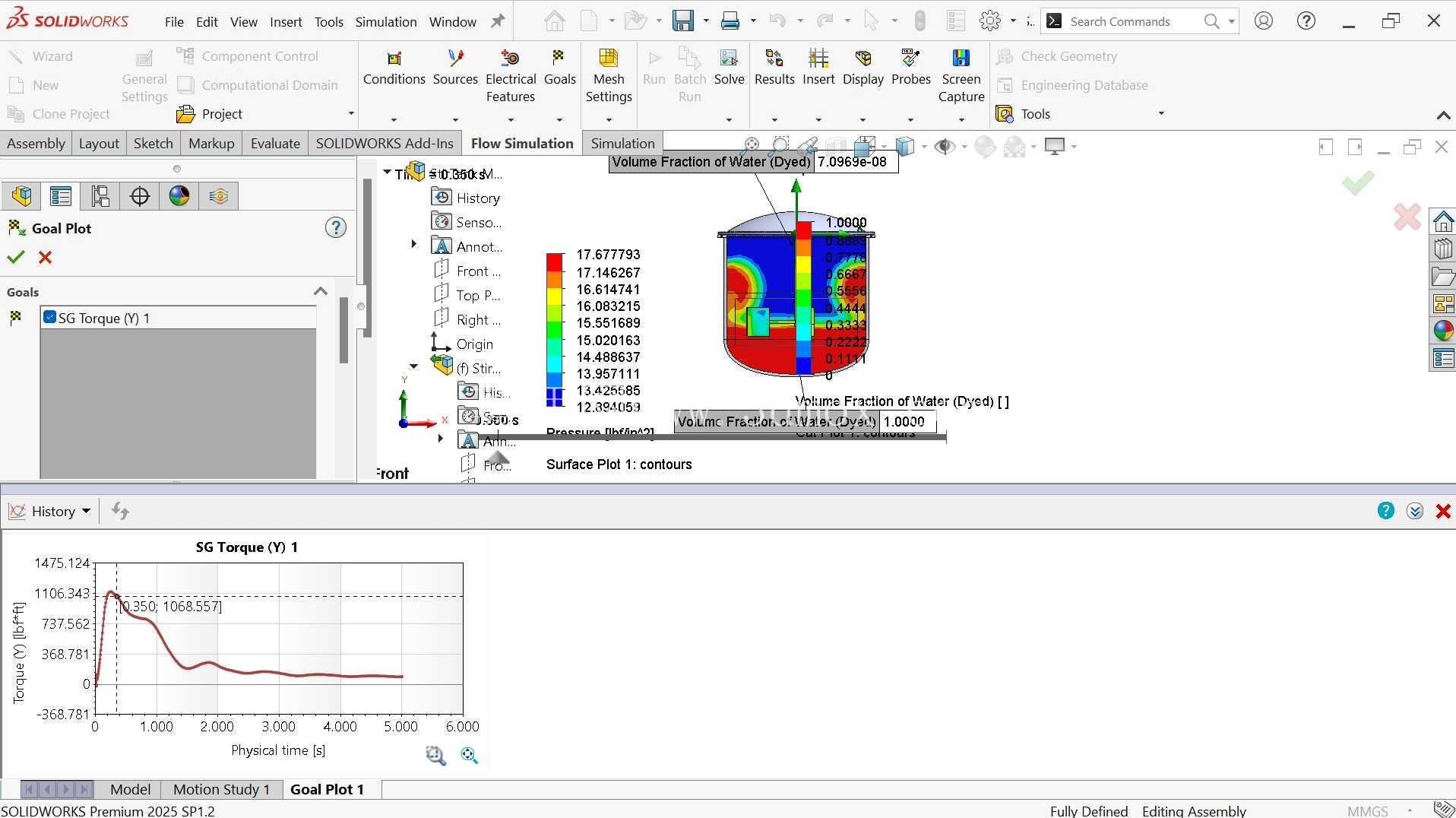

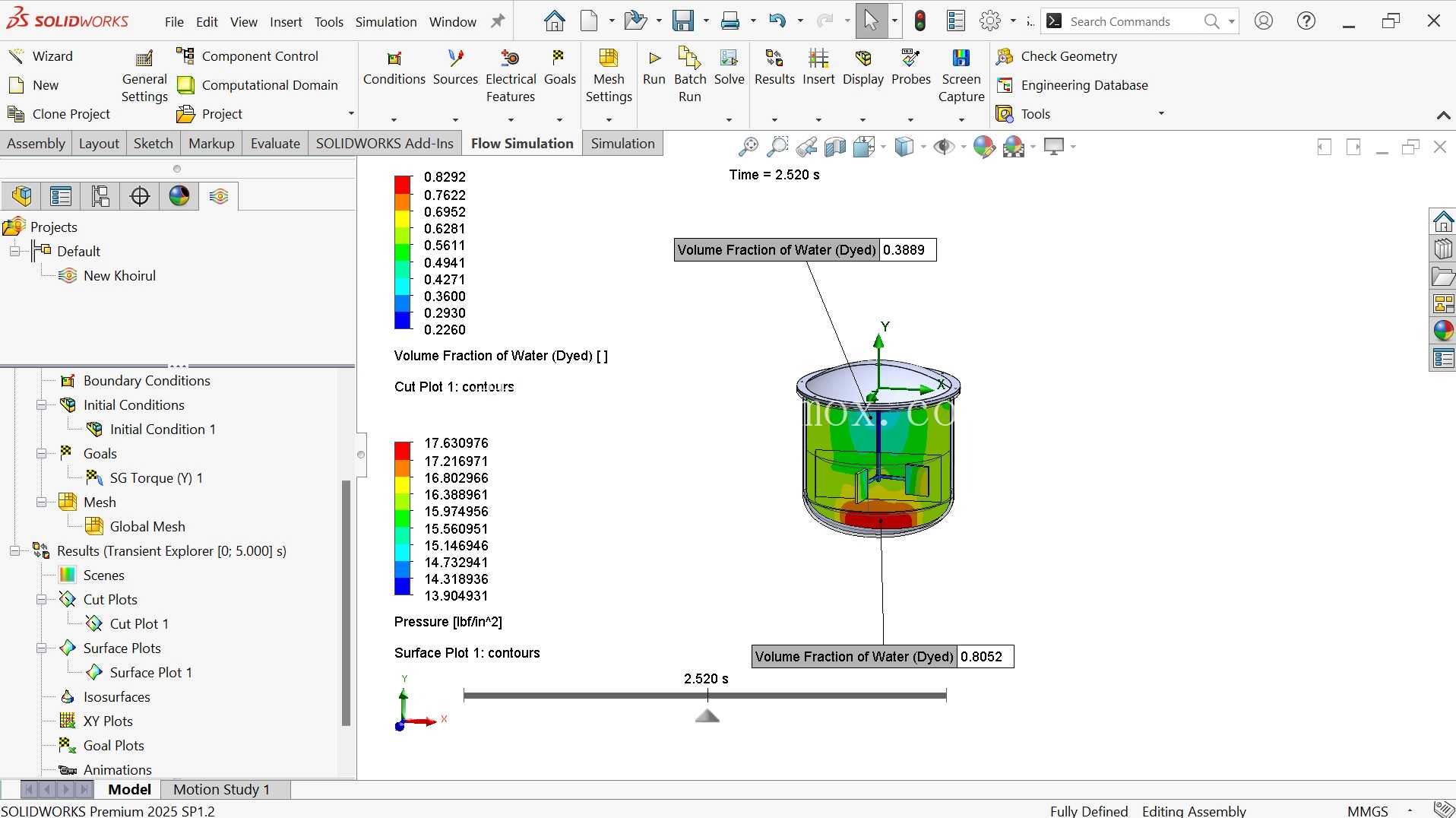

设计过程中首先要解决的是叶轮选型与安装位置的匹配问题，不同于常规锚式搅拌针对高粘度物料的适配性，这套结构采用的轴流式叶轮，更适合中低粘度的水基、溶剂基物料混合，叶轮安装高度距离罐底的尺寸经过反复校核，既不会因为离底太近导致运转时刮蹭罐底衬层，也不会因为离底过高造成罐底重质组分沉积。为了验证流场的实际混合效果，建模阶段同步搭建了流体仿真的计算域，把罐内流体区域、叶轮旋转区域做了独立的网格划分，针对叶轮周边的流速梯度大的区域做了网格加密处理，仿真过程中追踪了不同示踪剂组分的体积分数分布，从计算结果可以看到，叶轮旋转时推动流体沿轴向向下流动，碰到罐底封头后沿筒壁向上折返，在罐内形成完整的大循环流场，不存在局部流动停滞的区域，筒壁位置的流体流速也能达到带动颗粒悬浮的最低阈值，不会出现轻组分浮在液面、重组分沉在罐底的分层问题。

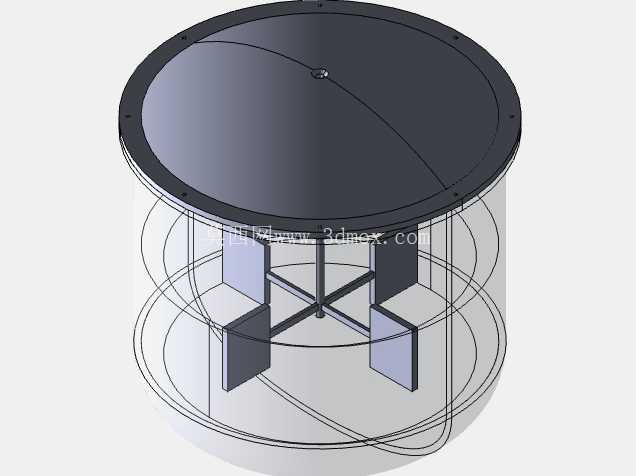

从结构细节来看，搅拌轴的穿装位置设置在罐顶中心，配套的机械密封安装位预留了标准的密封件安装尺寸，不需要额外加工密封槽就能适配常规的单端面机械密封，满足常压、微压工况下的密封无泄漏要求。罐壁上预留的多个管口分别对应进料、出料、温度检测、取样的功能，出料口设置在罐底封头的最低位置，能够保证排料时罐内残液量控制在极低水平，减少批次切换时的物料残留与清洗工作量。罐体外壁如果配套保温夹套的话，现有直筒段的外径尺寸也预留了夹套的焊接空间，不需要修改主体结构就能适配需要控温的混合工况，比如树脂混合、药剂调配这类需要恒定反应温度的场景。

很多现场调试的案例里，搅拌罐投用后出现混合时间过长、局部混合不均的问题，本质上都是前期设计阶段没有校核流场分布，只凭经验选了叶轮型号和转速，这套结构在建模时就把叶轮的叶片角度、叶片数量、层间距都做了参数化设置，可以根据不同的物料粘度、混合要求快速调整参数，不需要重新绘制整个罐体模型。比如针对固含量稍高的物料，可以适当调低叶轮的安装高度，增加下层叶轮的叶片角度，提升底部流体的轴向流速；针对易起泡的物料，可以调整上层叶轮的位置，降低液面附近的流体切向流速，减少运转过程中的卷气问题。另外罐体的直筒段高度和直径的比例也控制在常规混合罐的最优区间内，既不会因为高径比太大造成轴向混合路径过长，也不会因为高径比太小导致液面翻腾过于剧烈产生溢料风险，配套的挡板安装位也在建模时做了预留，当处理高转速搅拌工况时，可以加装标准挡板消除打旋现象，进一步提升混合效率。
