横流式涡轮机流体仿真分析结构方案

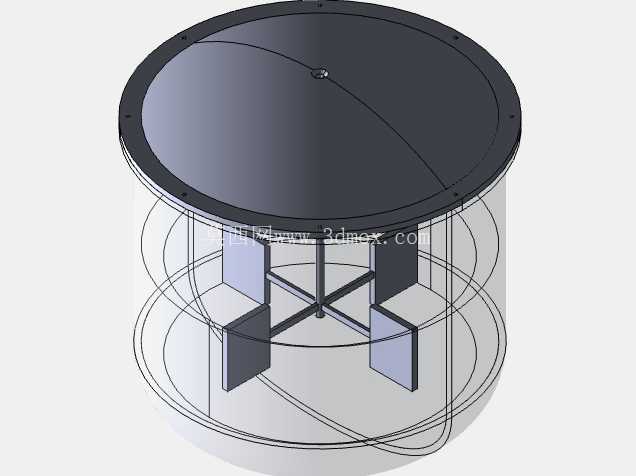

在小型水力能量回收、低水头水流能量利用场景中，横流式涡轮机凭借结构简单、对来流工况适应性强的特点，常被应用于微型水电、工业循环水余压回收、冷却塔水动能驱动等场景，这类设备不需要复杂的引水结构，安装空间要求低，在小流量工况下也能保持相对稳定的能量转换效率。本次呈现的结构方案，核心是围绕涡轮机内部流场特性搭建的可用于流体仿真验证的三维结构，整体采用立式圆筒形腔体作为过流主体，腔体顶部设置密封端盖，端盖通过周向均布的连接点位与筒壁固定，保证过流腔的封闭性，避免流体从顶部接缝处泄漏影响流场稳定性。

转轮部分采用径向布置的直板叶片结构，叶片沿中心转轴周向均匀分布，这种结构的设计思路是降低加工制造难度，同时让流体在穿过叶片流道时能够两次作用于叶片表面，充分将流体的动能与压能转换为转轴的旋转机械能，相比复杂曲面叶片，直板叶片在小尺寸涡轮机上的制造成本更低，后期维护更换也更便捷。中心转轴贯穿腔体上下定位结构，上下端设置支撑限位结构，保证转轮旋转过程中的同轴度，避免高速旋转时出现叶片碰擦筒壁的问题。

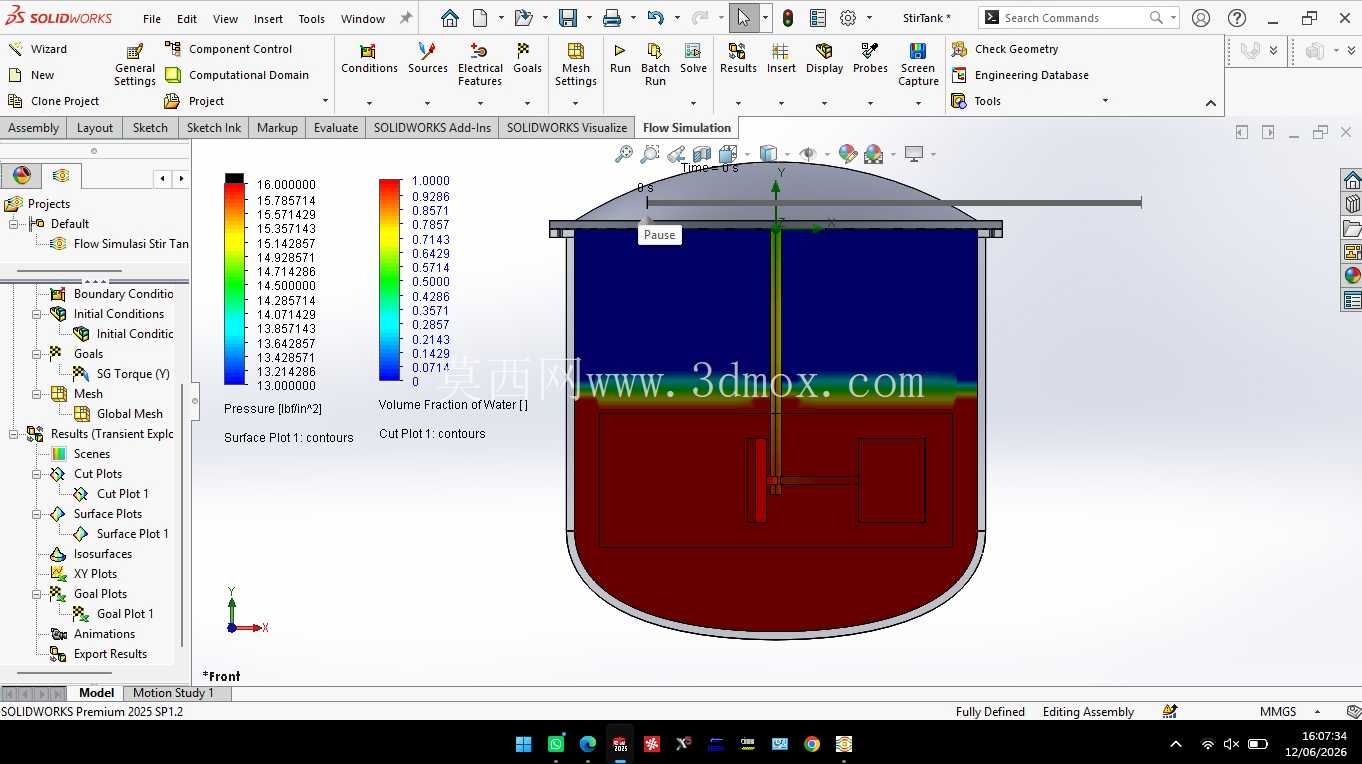

在进行流体特性分析时，结构设计阶段就预留了旋转区域的划分边界，将转轮所在的中心圆柱形区域设置为旋转域，外围腔体部分设置为静止域，两个区域之间通过交界面进行流场数据传递，这种划分方式能够在保证仿真精度的前提下减少计算量，不需要对整个腔体进行旋转网格设置。边界条件的设置贴合实际运行工况，入口位置对应腔体侧壁的来流方向，出口设置在腔体底部对应实际排水路径，能够真实模拟流体从进入腔体、冲击叶片、推动转轮旋转、最终从底部流出的完整流动过程。

从安装边界来看，整个涡轮机的外部轮廓为规则圆柱形，顶部端盖的安装孔位可直接对接上部的固定支架，底部可直接连接排水管路，不需要额外设计异形转接结构，现场安装时只需要保证进出水管路的同轴度偏差在允许范围内，就能保证设备运行时的振动值处于合理区间。结构设计时充分考虑了流道的顺滑性，筒壁与叶片外缘之间预留了合理的间隙，既不会因为间隙过大造成流体泄漏损失，也不会因为间隙过小导致加工装配难度提升，同时还能避免流体中携带的细小杂质卡滞转轮。

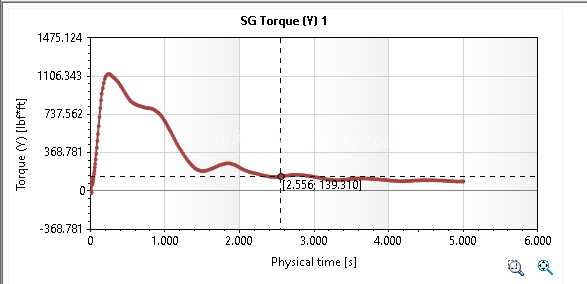

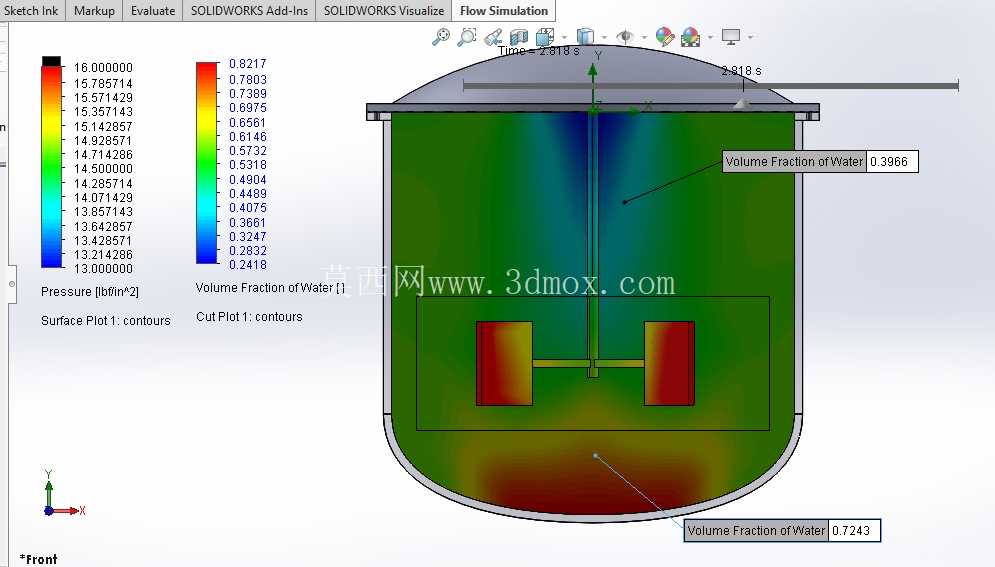

通过对该结构的流场分析，可以直观获取不同来流速度下叶片表面的压力分布情况，识别出叶片上的高压冲击区与低压脱流区，为后续优化叶片安装角度、调整叶片数量提供数据支撑；同时还能捕捉到腔体内的流动轨迹，发现流道内存在的涡流、滞流区域，通过调整腔体内部的导流结构，减少不必要的水力损失，提升整体能量转换效率。这类结构方案的三维建模过程中，所有配合面的尺寸公差都按照通用机械加工的常规精度设置，叶片与转轴的连接采用焊接或螺栓紧固的常规工艺，不需要特殊的加工设备，普通机械加工厂就可以完成样机的加工制作，适合小批量推广应用在各类余压能量回收场景中。
