在化工、制药、食品加工等涉及多相流体混合的工业场景中,混合设备的内部流场分布直接决定了物料反应均匀度、能耗水平以及最终产品质量,传统依靠经验迭代的设计方式往往需要反复制作样机开展试验,不仅研发周期长,也很难精准捕捉流道内部的涡流、滞流区等影响混合效果的细节问题。这款内部流动聚合器的流体混合模拟成果,核心是通过计算流体动力学方法,完整复现混合腔内部不同流体从进入到充分混合的全流程状态,为结构优化提供量化的数据支撑。
从实际应用场景来看,这类聚合器多安装在连续化生产的流体管路中间段,不需要额外配置大型搅拌机构,依靠内部流道的特殊构型让不同组分的流体在流经腔体的过程中完成剪切、分流、汇合,实现均匀混合,相比传统带搅拌桨的混合设备,它没有动密封结构,不存在泄漏风险,也没有运动部件的磨损问题,适合处理有腐蚀性、高粘度或者对卫生等级要求较高的流体物料,在精细化工助剂调配、制药行业药液混合、食品工业风味物质均质等工序中都有广泛的适配性。

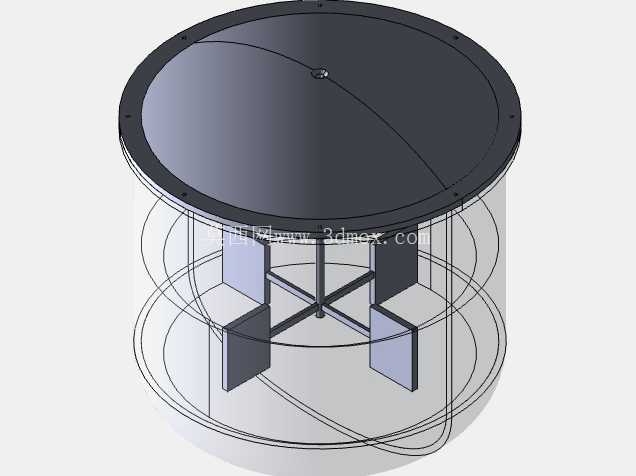

在功能特性设计上,这款混合腔体采用了下锥底、上平顶的立式筒型结构,底部锥角的设计经过多轮流场仿真验证,能够避免流体在腔体底部形成滞留死区,让进入腔体的重相流体可以顺着锥面平滑向上流动,和顶部进入的轻相流体形成对冲;筒身内部没有额外的静态混合叶片,而是通过进出口的位置差、腔体截面的渐变设计,让流体在流动过程中自然形成径向速度差,产生自发的涡流扰动,既减少了流体流经的阻力损失,也能保证不同粘度的流体在腔体内停留时间差控制在合理范围内,避免出现部分流体走短路、部分流体长时间滞留的问题。
从设计思路的层面讲,整个建模过程没有直接套用常规静态混合器的标准结构,而是先根据目标处理流量、流体物性参数(密度、粘度、两相界面张力等)计算出腔体的理论容积,确定筒身的直径和总高度边界,再通过多轮仿真迭代调整进出口的伸入长度、开孔方向,以及底部锥段的角度参数。仿真过程中重点追踪了三个核心指标:一是整个腔体内的速度分布均匀性,避免局部流速过高造成的壁面冲刷,或者流速过低形成的沉积;二是不同流体的体积分数分布,确认在出口位置各组分的混合不均匀度控制在工艺允许的阈值内;三是整个腔体的压力降,保证在满足混合效果的前提下,流体通过设备的阻力尽可能小,降低前端供料泵的扬程需求,减少运行能耗。
关于安装边界的考量,这款混合聚合器的进出口采用同轴侧进上出的布局,侧面进料口位于锥段上方的直筒段下部,出料口位于顶部端盖中心位置,安装时只需要保证设备整体垂直固定,进出口和外部管路采用标准法兰对接即可,不需要额外的支撑结构或者配套动力装置;外部轮廓的直筒段直径和总高度比例控制在1:1.2左右,锥段高度占总高度的1/4,整体结构紧凑,能够直接集成到现有管路系统中,不需要对原有生产线的布局做大幅调整。

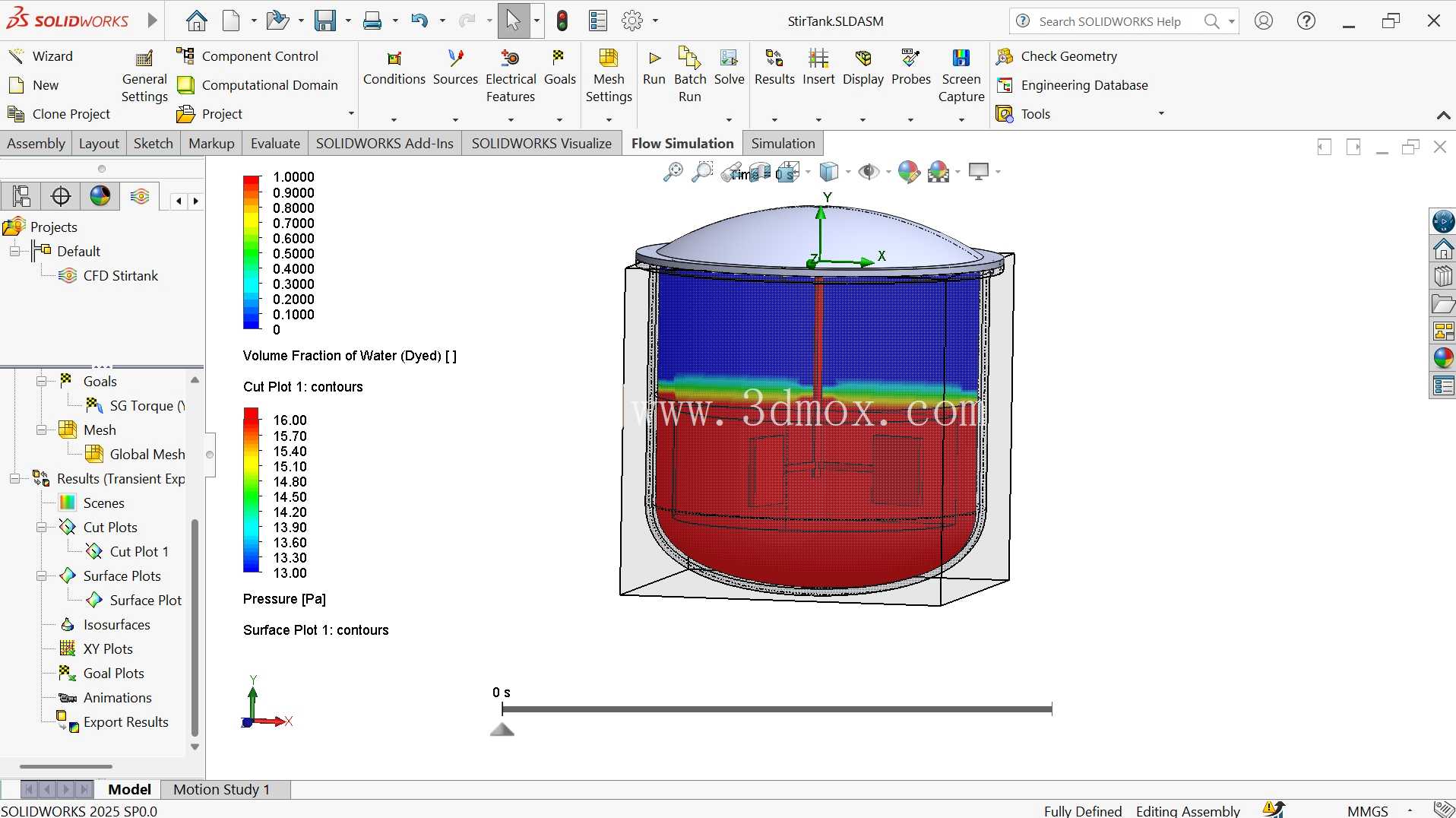

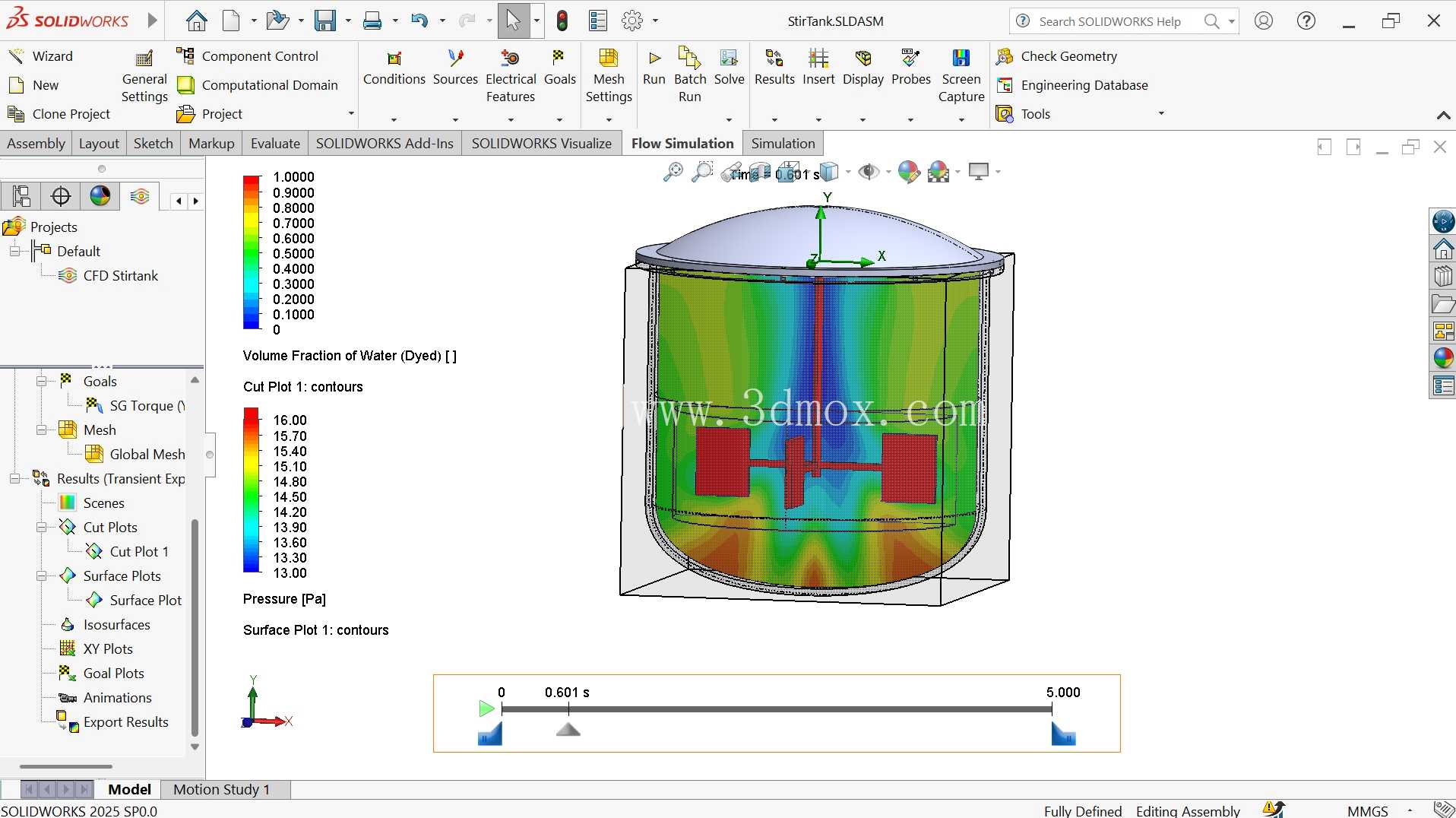

从仿真输出的结果来看,腔体内的流场没有出现明显的偏流现象,两相流体在直筒段中下部就开始形成稳定的掺混界面,随着流体向上流动,界面逐渐破碎扩散,到达顶部出口位置时,各组分的体积分数偏差已经降到很低的水平;压力分布从底部进料口到顶部出料口呈现平滑的梯度变化,没有出现局部压力突变的区域,说明流道设计的顺滑度较好,不会产生局部空化或者振动问题;湍流强度的分布集中在两相接触的核心掺混区,既保证了足够的扰动来强化混合效果,也不会因为湍流强度过高造成额外的能量损耗或者壁面冲蚀。这类基于CFD仿真完成的结构设计,能够在样机加工之前就把大部分潜在的流场问题排查清楚,大幅减少后续物理试验的迭代次数,对于提升混合设备的研发效率、优化运行性能都有很实际的工程价值。
