在车辆燃油系统的开发流程中,油箱内部的流体流动特性直接决定了加注效率、燃油晃动噪声以及供油稳定性,传统的样件试制加台架测试的验证方式,不仅需要投入大量的工装制作成本,还很难捕捉到加注过程中瞬态的流体分布变化,尤其是不同加注速率、不同环境温度下的流体扩散规律,往往需要多轮迭代才能摸清边界,而基于三维仿真的内流场分析手段,能够在设计阶段就完整复现燃油从加注口进入箱体后的全周期流动过程,为箱体结构优化、挡板布局调整提供量化的数据支撑。

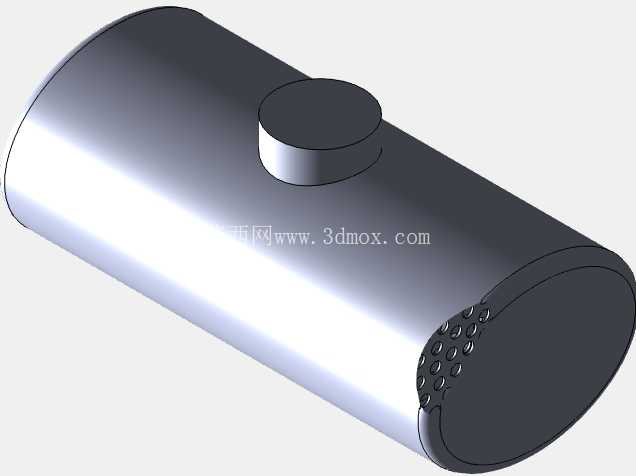

本次仿真分析的核心对象是乘用车辆常用的吹塑成型燃油箱,箱体整体采用异形结构适配底盘安装空间,顶部预留加注口、燃油泵安装法兰以及通气阀接口,底部根据底盘横梁的避让需求设置有局部凹陷结构,内部布置有两块高度为箱体有效液深三分之二的导流挡板,挡板上开有不同孔径的过流孔,用于平衡不同腔室的液位同时抑制流体的剧烈晃动。仿真过程中以液态燃油作为流体介质,设定初始状态下箱体内部为空气填充,加注流量匹配常规加油站加油枪的额定加注速率,从顶部加注口垂直入射进入箱体,考虑重力场对流体下落的影响,同时计入流体与箱体内壁、挡板表面的摩擦阻力作用,完整模拟从加注开始到液位达到额定加注容量的全过程。

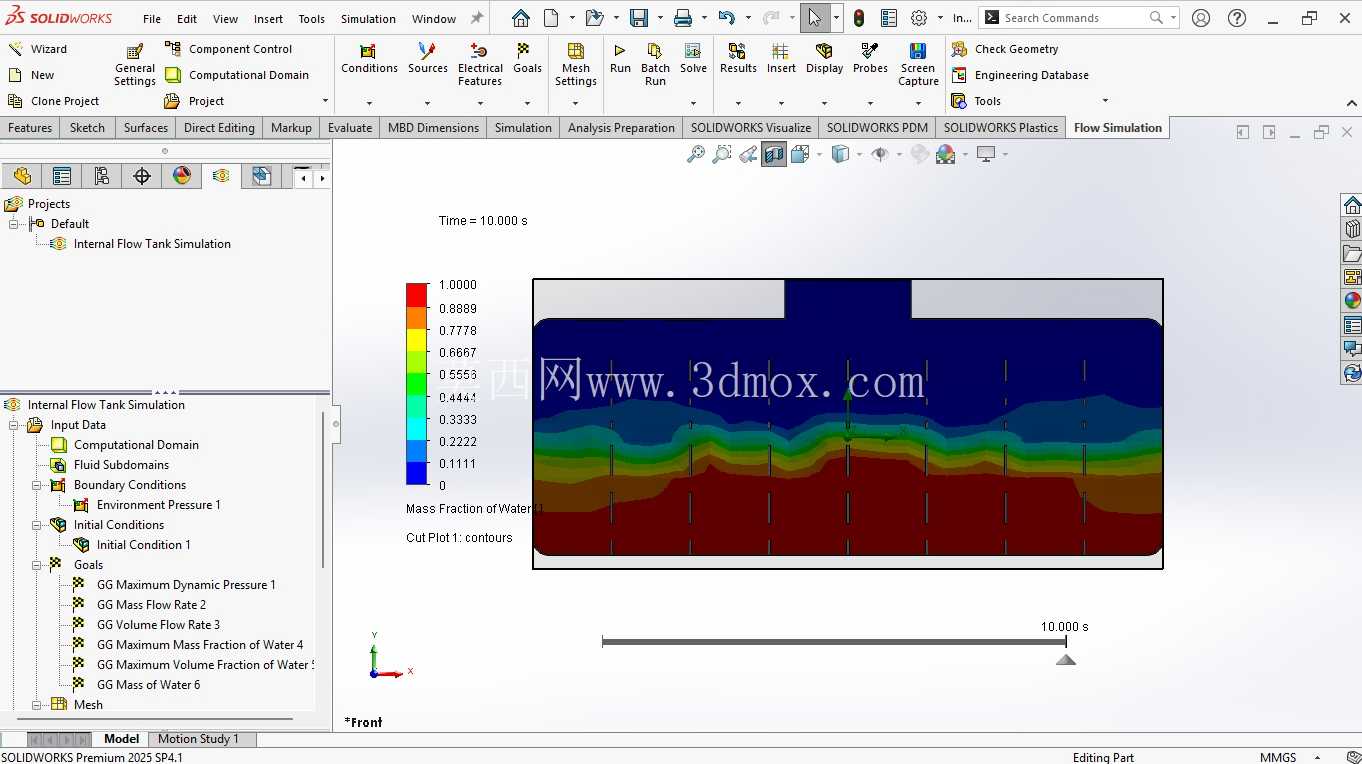

从仿真得到的瞬态质量分数分布结果可以看到,燃油刚进入箱体的初始阶段,流体动能集中在加注口正下方的局部区域,受重力作用直接向箱体底部冲击,此时如果没有内部挡板的导流,流体撞击底部后会向四周无规则飞溅,很容易在加注过程中产生反喷导致跳枪提前。而布置在加注路径上的第一块挡板,能够将垂直下落的流体拆分成多股沿挡板表面向两侧流动的支流,大幅降低流体的垂直冲击动能,同时引导流体沿着箱体壁面向下填充,减少流体表面的剧烈波动。当液位上升到挡板高度的二分之一位置时,流体开始通过挡板上的过流孔向相邻腔室流动,此时过流孔的孔径大小、开孔位置直接决定了不同腔室的液位平衡速度,如果开孔位置过低,前期流体填充时会在挡板两侧形成明显的液位差,加注后期容易出现局部气阻;如果开孔位置过高,车辆行驶过程中燃油晃动时,挡板两侧的流体交换速度过慢,会放大晃动产生的冲击噪声。
仿真过程中还针对不同挡板角度、不同过流孔布局的方案做了对比验证,当挡板与箱体底部呈75度倾斜布置时,流体沿挡板表面的流动阻力最小,流体向两侧扩散的速度比垂直挡板方案提升17%左右,同时能够有效减少流体在挡板背面形成的涡流区域,避免加注过程中卷入过多空气导致燃油泡沫化。而在加注后期,当液位接近箱体顶部的额定容量位置时,顶部预留的气相空间需要通过通气阀顺畅排出空气,此时如果流体在流动过程中直接封堵通气阀入口,会导致箱体内部压力快速上升,不仅会降低加注速率,严重时还会造成加油枪频繁跳枪,通过仿真可以清晰看到不同加注阶段通气阀入口处的流体覆盖情况,调整通气阀的安装位置以及周围的挡油结构,确保整个加注过程中通气通道始终保持畅通。
在实际的工程应用中,这类内流场仿真结果还可以直接对接燃油晃动分析、供油系统CFD分析的前置模型,将加注完成后的稳态流场作为晃动分析的初始状态,模拟车辆加减速、转弯工况下的燃油晃动规律,验证挡板对晃动能量的衰减效果;同时也可以根据不同液位下的燃油分布情况,优化燃油泵吸油口的位置,确保在低液位、大坡度行驶工况下,吸油口始终能够浸没在燃油中,避免吸入空气导致供油中断。不同于传统的经验式设计,基于全流程内流仿真的油箱结构设计,能够在开模之前就锁定绝大多数的结构风险点,减少样件试制后的整改次数,大幅缩短燃油系统的开发周期,同时也能让箱体的内部结构设计更贴合实际使用场景的需求,平衡加注性能、晃动噪声、结构强度等多维度的设计指标。
