内流罐流体动力学仿真分析三维结构

在水处理、化工炼化、油气储运、食品加工等连续生产场景中，储罐类设备的内部流场状态直接决定了介质混合效率、输送能耗与罐体使用寿命，很多现场出现的介质沉积、局部冲蚀、出口压力不稳等问题，本质都是前期设计阶段未对罐内流体运动规律做精准预判导致的，这套内流罐仿真分析结构，就是为了在罐体投产前完成流场特性的全维度验证，从根源上规避实际运行中的各类流致问题。

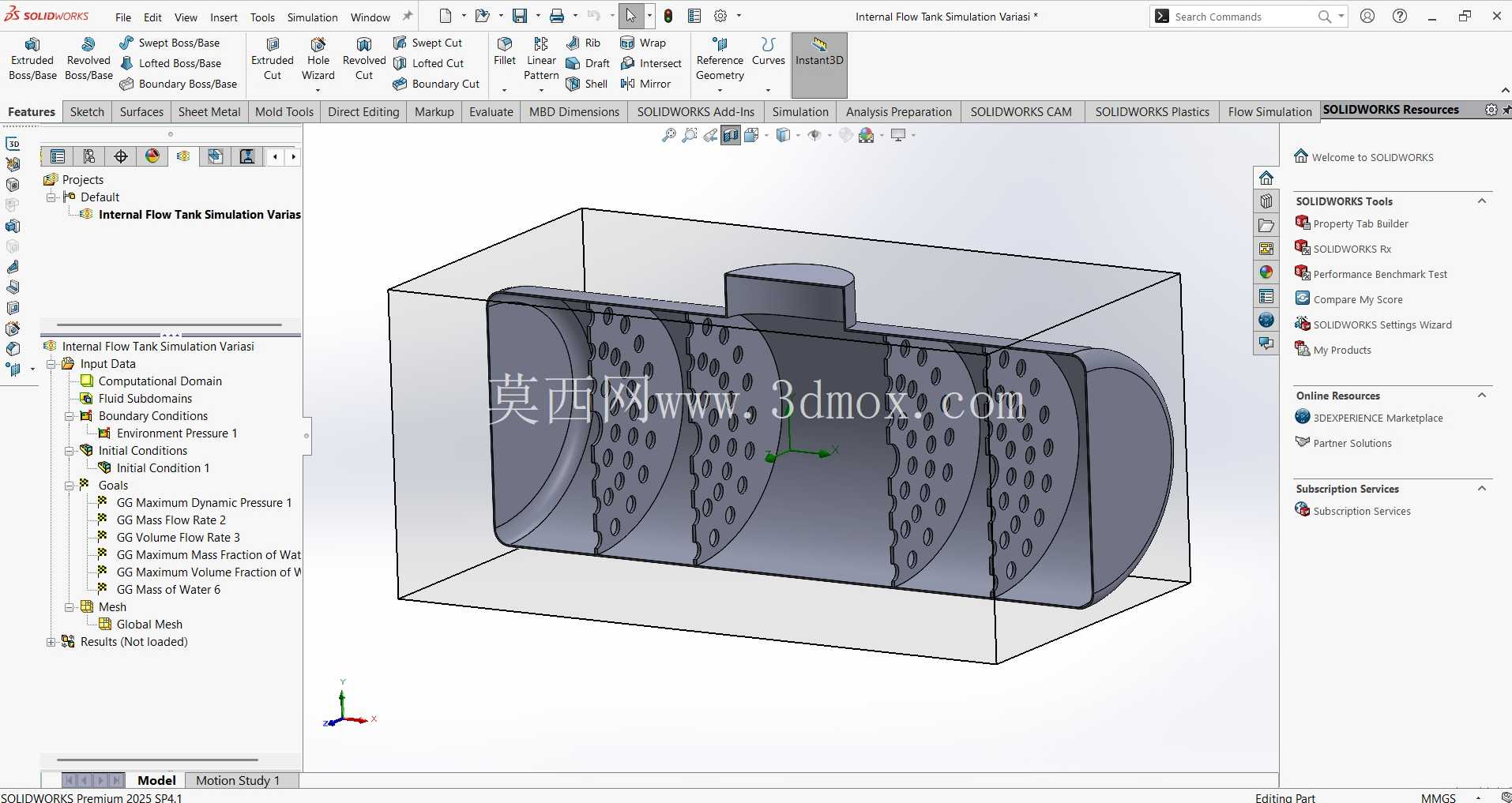

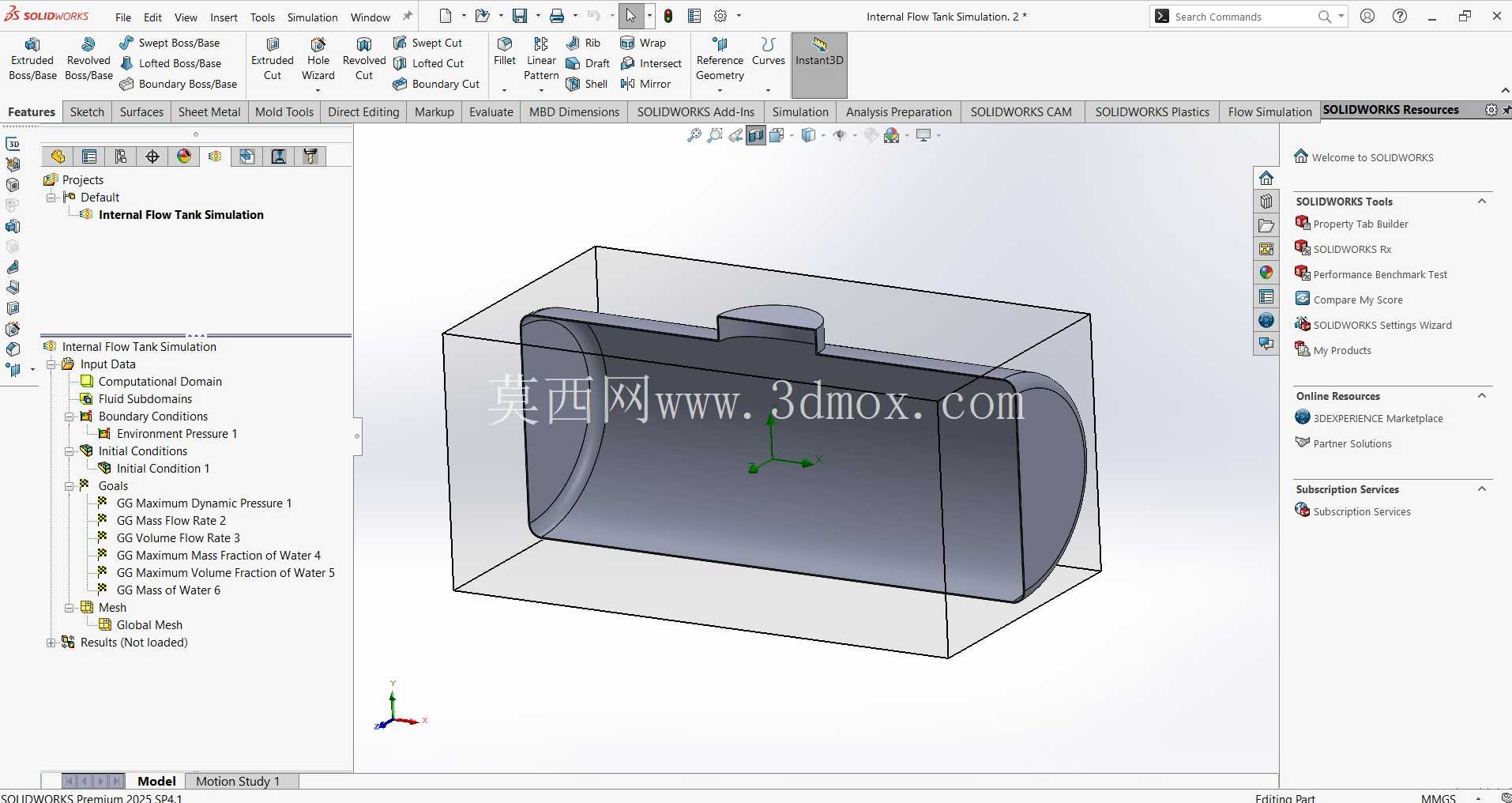

从实际工程落地的角度看，这套结构的建模逻辑完全贴合CFD仿真的前置处理要求：首先将罐体的承压外壳做了透明化的几何简化，既保留了筒体、进出口接口、顶部工艺接管的完整几何边界，又剔除了焊缝、外部加强筋、安装支脚等不参与内部流场计算的结构特征，避免冗余几何面增加网格划分的难度与计算量。建模过程中特意将内部流体域与外部固体域做了独立的几何分割，流体域完全贴合罐体内壁的实际轮廓，没有出现几何缝隙或者面重叠的问题，能够直接导入仿真软件完成网格划分，不需要二次修补几何。

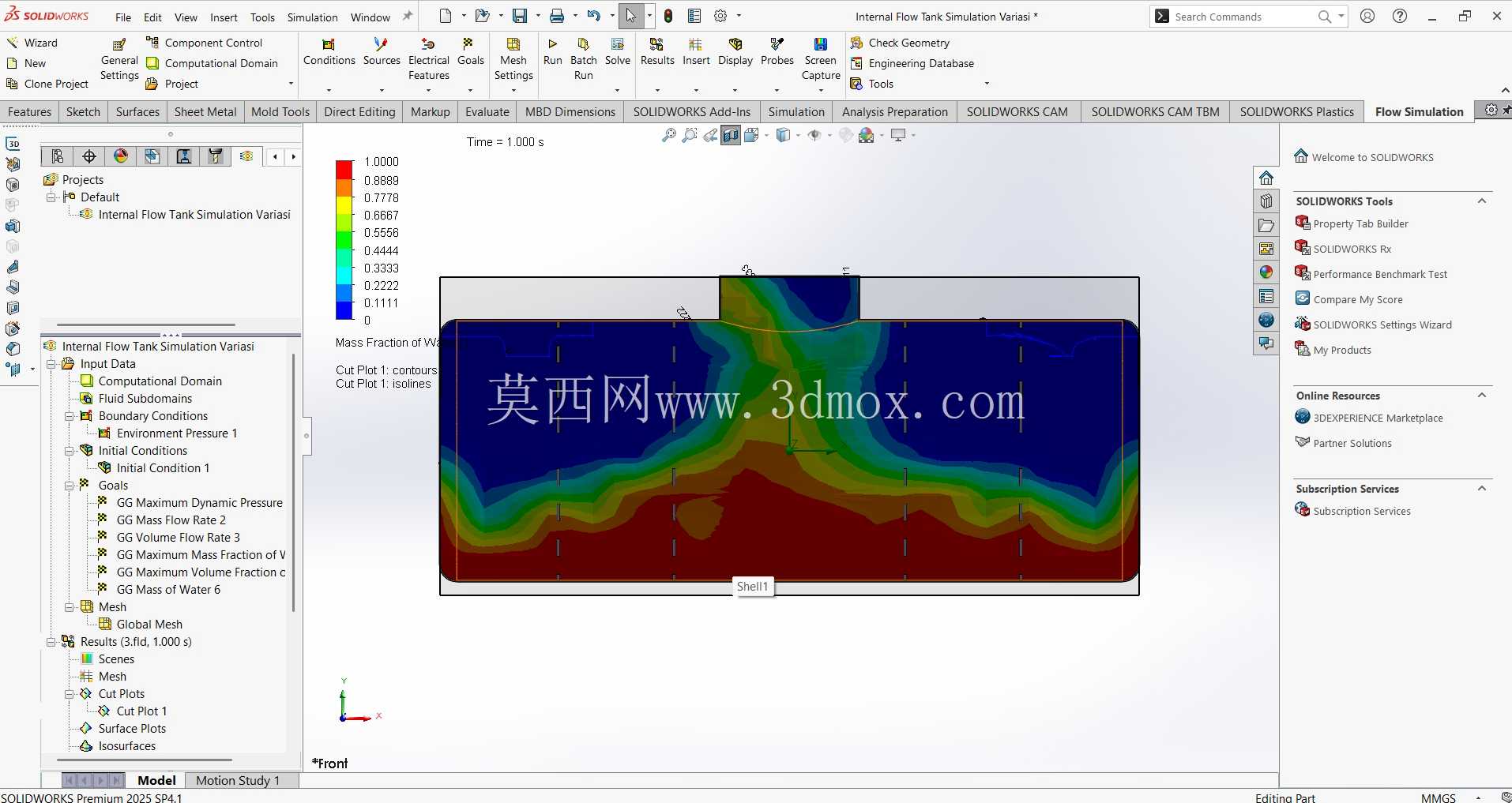

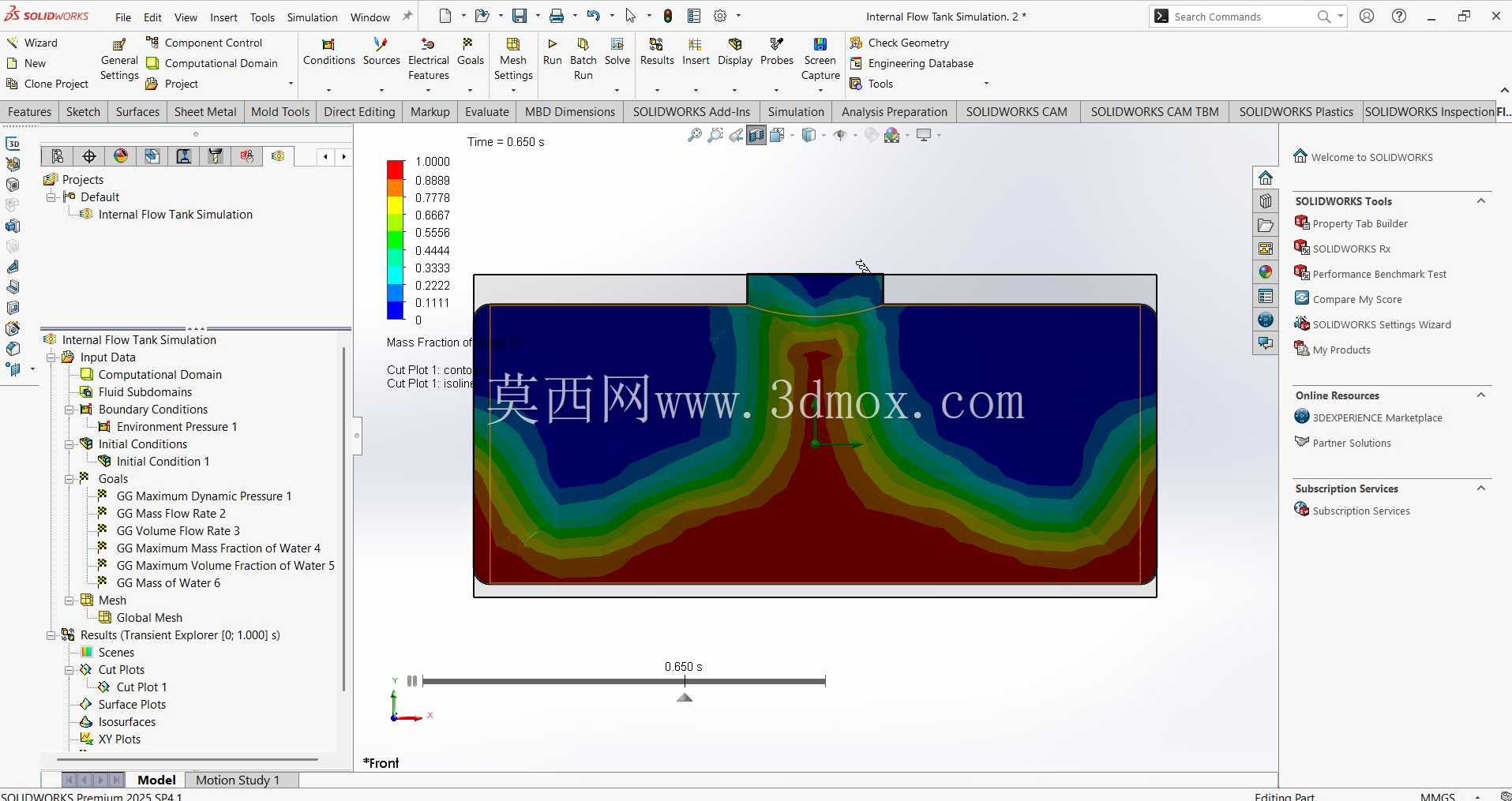

在功能特性层面，这套结构可覆盖多类工程仿真需求：既可以模拟恒定入口流速下的罐内速度场分布，定位流速过低易沉积的滞流区域，也可以模拟不同出口压力工况下的压力梯度变化，计算罐体进出口的压力损失，为配套输送泵的扬程选型提供数据支撑；还可以通过流线追踪功能，识别罐内的循环涡流区域，判断介质在罐内的停留时间分布，对于需要在罐内完成混合、反应的工艺场景，能够直接通过仿真结果调整进出口位置或者内部导流结构的参数，避免出现介质短路、混合不均的问题。

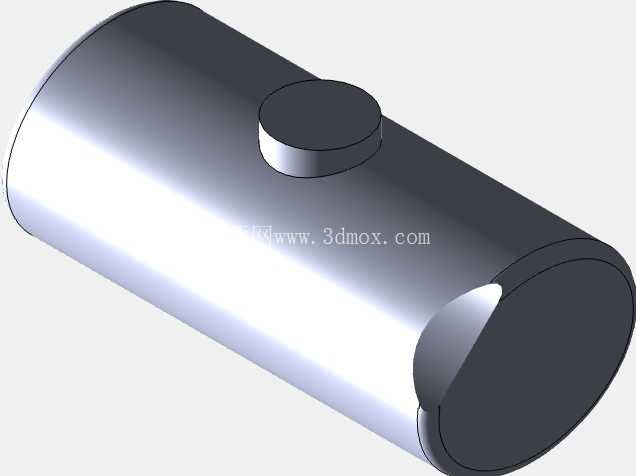

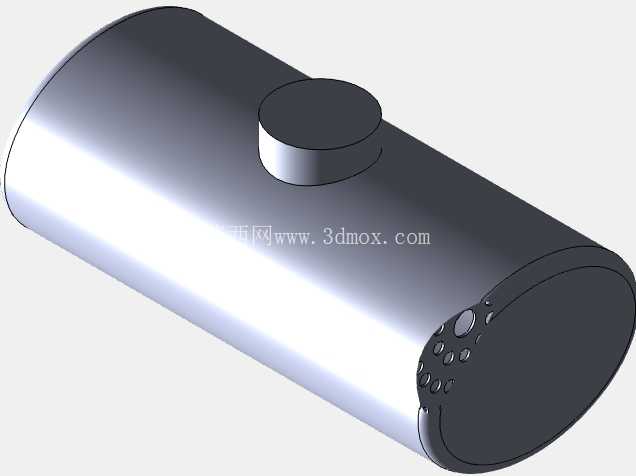

从设计思路上看，这套结构没有采用理想化的简化罐体模型，而是还原了实际工业罐体的典型结构特征：筒体采用等直径圆柱结构，端部采用标准椭圆封头，顶部的工艺接管位置、进出口的管径比例都参考了实际工业储罐的设计规范，仿真得出的结论可以直接映射到同规格的实际罐体设计中，不会出现模型与实际设备偏差过大导致仿真结果失效的问题。建模时特意保留了流体域与固体壁面的耦合边界，后续如果需要做流固耦合分析，计算罐壁在流体冲击下的应力分布与变形量，不需要重新调整几何结构，直接在现有模型基础上添加固体材料参数即可完成计算。

关于安装边界与尺寸适配，这套模型的几何基准完全对齐三维建模的全局坐标系，罐体的轴向与X轴重合，径向基准面与YZ平面重合，底部安装面与XY平面平行，在做系统集成或者配套结构设计时，可以直接以全局坐标系为基准定位，不需要重新调整模型的装配位置。模型的尺寸参数采用全参数化驱动，筒体长度、直径、进出口接管的位置与管径、顶部接管的高度都可以根据实际项目的工艺需求直接修改，参数修改后流体域会自动同步更新，不需要重新绘制几何，能够快速适配不同容积、不同工艺参数的内流罐仿真需求。对于需要做多方案对比的设计场景，只需要调整对应参数就可以快速生成不同结构的仿真模型，对比不同结构下的流场特性，筛选出流阻最小、流场分布最均匀的最优设计方案。

在实际工程应用中，这类内流罐仿真结构的价值远不止于验证流场：对于污水处理领域的调节罐，可以通过仿真确定搅拌器的安装位置与功率，避免罐底污泥沉积；对于石油储运领域的储油罐，可以通过仿真模拟进油过程中的流体冲击，减少静电积聚的风险；对于食品加工领域的配料罐，可以通过仿真优化进料口位置，提升不同介质的混合效率，减少搅拌时间降低生产能耗。这套模型的几何精度完全满足工业级仿真的要求，所有曲面都做了连续性检查，没有出现碎面、尖角等容易导致网格划分失败的几何缺陷，导入各类CFD仿真软件都可以直接使用，能够大幅减少设计人员前期处理几何模型的时间，把更多精力放在仿真参数调整与结果优化上，从设计端提升罐体设备的运行效率，降低后期运维的成本。
