卧式储液罐内部流体流动模拟结构

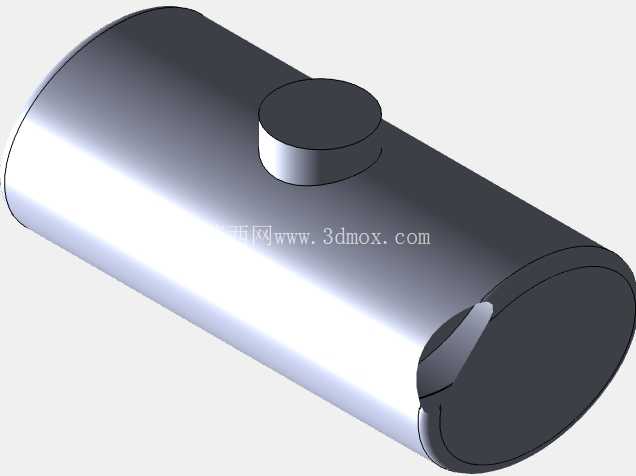

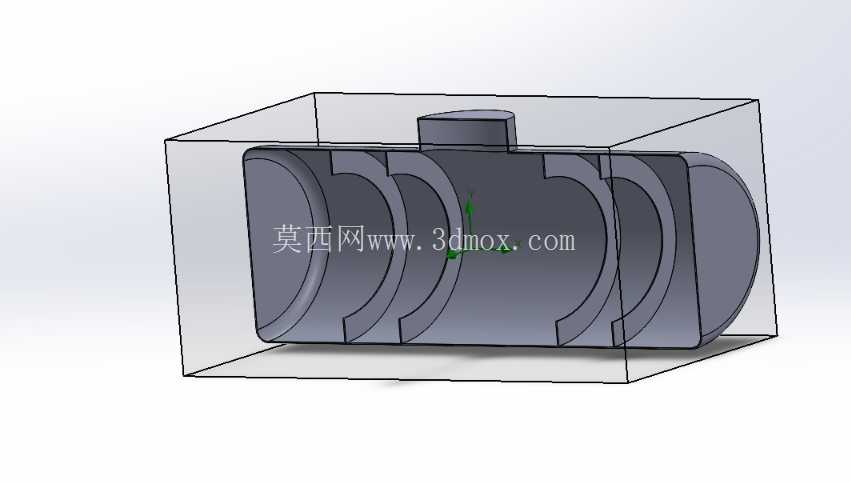

　　在化工、食品加工、市政供水等领域的物料存储环节，卧式储液罐是应用占比极高的静设备类型，这类罐体的内部流场分布特性，直接决定了进料过程的物料混合效率、罐体壁面冲刷损耗速率以及静置分层后的出料均匀度，很多现场运行中出现的进料喷溅、局部沉积、壁面异常磨损问题，本质都是前期设计阶段未对内部流体流动状态做有效验证导致的。这个模拟结构还原的是顶部中心进料的常规卧式储液罐构型，整体采用等直径圆筒搭配两端标准椭圆封头的主体结构，顶部进料口采用短管凸起设计，凸起高度控制在筒体直径的1/8区间，既可以避免进料时流体沿罐顶壁面漫流造成的顶部气相空间积液，也能预留足够的法兰安装操作空间，不会因为进料管突出过长增加罐体运输过程的磕碰风险。

　　从流体流动的模拟结果来看，当流体从顶部进料口垂直进入罐体内部时，首先会冲击罐内已存液体的液面中心区域，冲击形成的液面隆起会向罐体左右两端对称扩散，在靠近两端封头的位置形成回流涡旋，这种对称的流场分布可以有效减少单侧进料带来的罐体偏载问题，对于支腿安装的卧式罐体来说，对称流场带来的载荷均匀性可以降低支腿处的交变应力幅值，延长支腿焊缝的疲劳寿命。设计这类罐体的进料结构时，不能只参考标准图集的通用尺寸，需要结合实际存储物料的粘度、进料流速、罐体长径比做针对性调整：如果存储的是低粘度的清水类介质，进料口的向下延伸长度可以适当缩短，利用流体的自然扩散实现均匀布液；如果存储的是有一定粘度的浆料类介质，进料口需要适当延伸至液面以下，减少进料过程的空气卷入，避免罐内形成大量泡沫影响液位检测精度。

　　这个结构的安装边界需要重点关注两个维度，一是罐体的水平度偏差，安装时两端封头的中心高度差不能超过筒体长度的千分之一，一旦水平度偏差过大，进料后的流场会向偏低的一侧偏移，长期运行会导致偏低侧的封头壁面冲刷速率远超设计值，甚至出现局部磨穿泄漏；二是进料管的对接同轴度，顶部进料管与罐体接口的同轴度偏差要控制在2mm以内，否则进料流体的初始流向会出现偏斜，打破原本对称的流场分布，不仅会降低混合效率，还可能造成罐内液位计的检测波动。

　　在实际工程应用中，这类流场模拟的结果可以直接指导罐体内部防冲板的安装位置，如果模拟中发现进料冲击区域的壁面流速超过3m/s，就需要在冲击点对应的罐底位置加装防冲板，防冲板的面积要覆盖冲击区域的1.5倍范围，采用与罐体同材质的板材焊接固定，避免高速流体长期直接冲刷罐壁造成的腐蚀减薄。另外，模拟中观察到的液面波动特性，也可以用来确定高液位报警的设定值，通常要把进料过程中液面的最大隆起高度考虑在内，预留足够的气相安全空间，避免进料过程出现溢罐问题。对于需要在罐内添加药剂实现混合的工艺场景，这种对称流场的结构可以让药剂随流体自然扩散到整个罐体截面，不需要额外加装搅拌装置，就能实现较好的混合效果，降低设备的制造成本和后期运行的维护工作量。
