双滑块曲柄传动机构结构设计方案

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1198734
  • 双滑块曲柄传动机构结构设计方案
  • 双滑块曲柄传动机构结构设计方案

在轻工自动化送料、小型冲压设备的往复驱动单元设计中,双滑块曲柄机构是实现旋转运动到双向往复直线运动转换的核心结构,相比单滑块曲柄结构,它能在单动力输入的前提下同步输出两个垂直方向的直线往复动作,大幅缩减传动链路的零件数量,降低整套驱动单元的装配复杂度。这套机构的核心设计逻辑是通过固定不同的连杆链节,实现传动链的运动反转,不需要额外加装换向齿轮组或者离合结构,就能快速切换两个滑块的动作时序,适配不同工位的动作匹配需求。

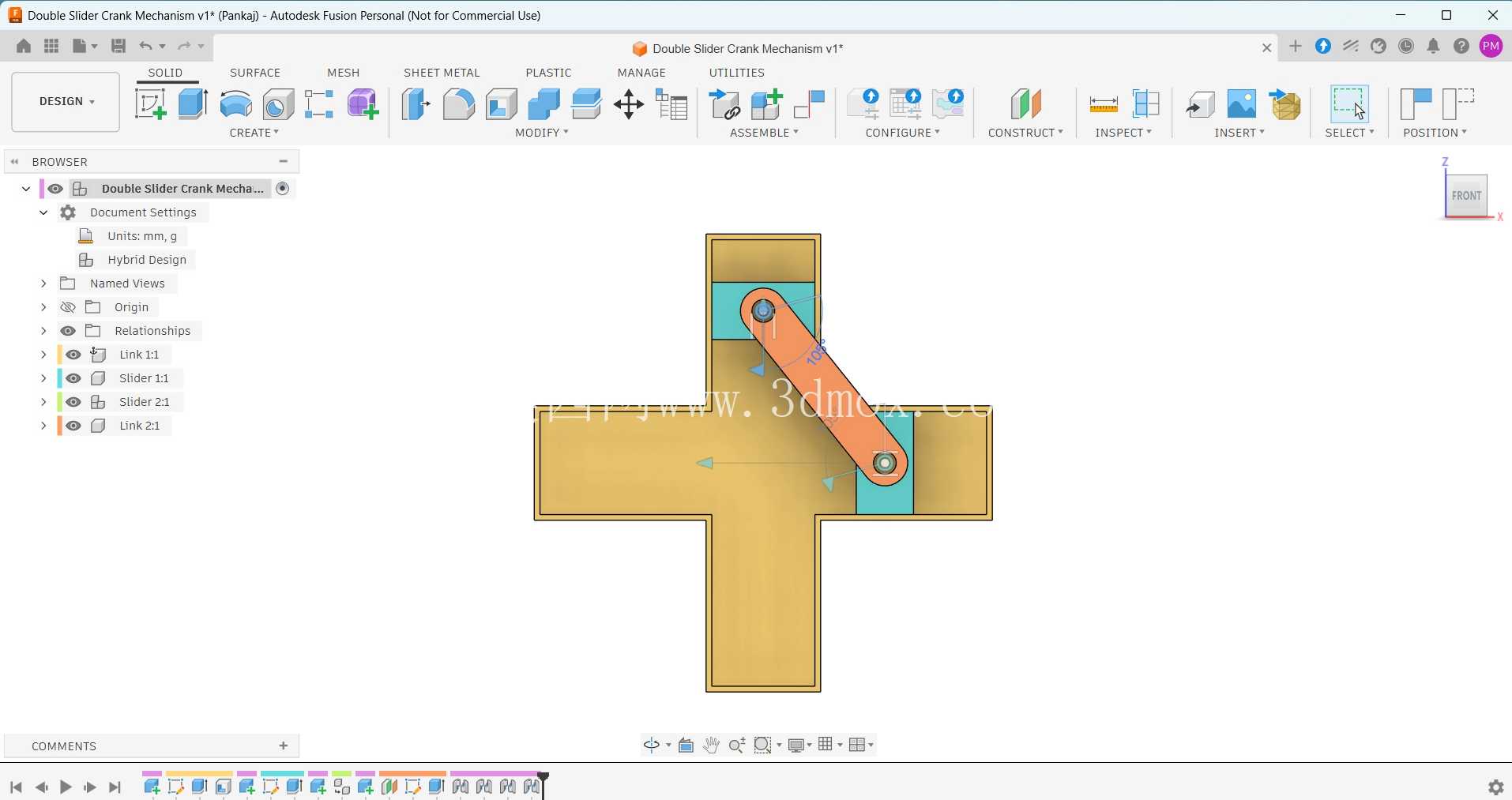

从结构组成来看,整套机构包含十字交叉布局的双导向滑块组、中心曲柄盘、连接曲柄与滑块的传动连杆,以及用于固定链节的定位锁止结构。两个滑块分别安装在互相垂直的线性导向槽内,导向槽的加工平面度需要控制在0.02mm以内,导向面的粗糙度不高于Ra1.6,避免滑块往复运动过程中出现卡滞或者爬行问题。中心曲柄的偏心距直接决定了滑块的最大行程,设计时需要结合实际工位的动作行程需求确定偏心距数值,常规应用场景下偏心距范围在15mm到50mm之间,对应的滑块行程为偏心距的2倍,能够覆盖多数小型自动化设备的往复动作行程需求。

安装边界方面,整套机构的安装基准为十字导向槽的底座平面,底座上预留的安装孔位采用对称布局,孔距公差控制在±0.05mm,能够直接适配标准型材机架的安装尺寸,不需要额外加工转接板。机构的输入轴端预留有标准键槽,能够直接连接伺服电机、减速电机的输出轴,也可以通过同步轮、齿轮组连接远端动力源,动力输入的适配性较强。在设计连杆与曲柄、滑块的连接部位时,采用了间隙配合的铰接结构,铰接处的轴套选用自润滑铜套,能够在无额外润滑的情况下长时间运行,降低日常维护的工作量。

实际应用中,这套机构可以用于小型零件的双向送料、包装设备的横封纵封联动驱动、小型压力机的冲压动作驱动等场景。当需要调整两个滑块的动作先后顺序时,只需要切换固定的链节位置,就能改变动力的传递路径,实现两个滑块动作时序的反转,比如原本水平滑块先动作、垂直滑块后动作的时序,切换固定链节后就能变为垂直滑块先动作、水平滑块后动作,不需要重新拆解调整零件位置,大幅缩短设备调试的时间。

在结构强度校核层面,曲柄盘的材质选用45号钢调质处理,连杆选用铝合金材质降低运动惯量,滑块部分根据负载场景可以选择工程塑料或者铝合金材质,当负载较大时可以更换为钢制滑块并加装直线导轨提升承载能力。机构运行过程中,两个滑块的运动轨迹严格垂直,运动过程中没有侧向分力,导向槽的受力均匀,相比单滑块带侧向负载的结构,使用寿命能够提升40%以上。设计时还需要注意曲柄的动平衡调校,当曲柄转速超过120rpm时,需要在曲柄盘的偏心对侧加装平衡块,避免高速运行时产生振动影响整套设备的运行精度。

这套结构的建模过程需要重点关注铰接点的运动干涉检查,在不同的曲柄转角下,连杆与导向槽、滑块与底座之间都需要预留至少1mm的安全间隙,避免运动过程中出现零件碰撞。同时导向槽的长度设计需要留出滑块的超程余量,余量大小不小于滑块行程的10%,防止加工误差或者装配误差导致滑块脱出导向槽。在实际装配过程中,需要先调整两个滑块的导向平行度,保证滑块在全行程范围内滑动顺畅无卡滞,再安装曲柄和连杆组件,最后手动盘车检查全行程的运动顺畅度,确认无干涉后再连接动力源进行试运行。
