立式安装凸轮弹簧往复驱动机构

这套凸轮弹簧驱动结构，在轻载往复工位的应用场景覆盖极广，小到日化灌装线的瓶身定位顶出、包装设备的料仓间歇拨料，大到工装夹具的自动压头复位、小型检测设备的探针往复进给，都能看到这类结构的衍生变体。区别于气缸、电缸等有源驱动部件，这套结构完全依托主轴输入的旋转动力完成直线往复输出，不需要额外布置气源或驱动电源，在紧凑空间内的动力传递链路更短，故障点也更少。

从功能实现逻辑来看，结构核心是靠盘形凸轮的轮廓曲线驱动从动件做预设轨迹的直线位移，搭配套在导杆上的圆柱压缩弹簧提供复位力，不需要额外设计回程驱动结构。凸轮轮廓的升程段对应从动杆的伸出动作，远休止段可以维持输出端的稳定顶持状态，回程段则靠弹簧的预紧弹力带动从动杆快速回位，整套动作的时序完全和主轴旋转绑定，不需要额外加装位置传感器做动作触发，在固定节拍的自动化工位里适配性极强。

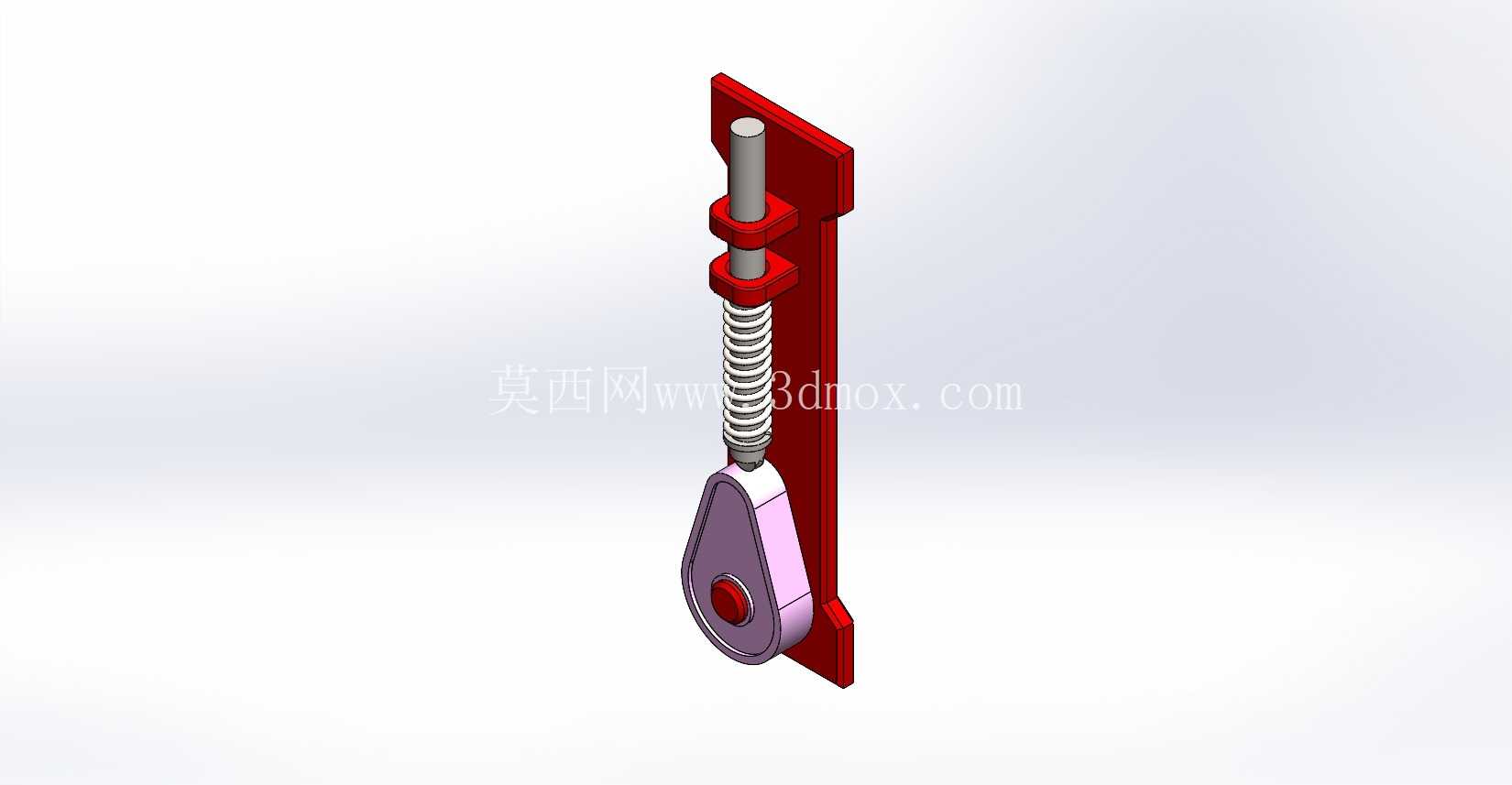

设计这套结构的时候，首先要明确安装边界：整个组件采用立式侧装布局，靠后方的L型安装板实现固定，安装板上预留的两个沉孔可以直接穿螺栓固定在设备的立式机架面上，不需要额外做转接支架，整体安装占用的横向空间极小，适合布置在设备侧壁的空余位置。导杆部分采用光轴加工，和安装板上的两个导向套做间隙配合，导向段的长度覆盖了从动件的全行程，避免顶出过程中出现卡滞、偏磨的问题；弹簧的选型要匹配凸轮升程的最大负载，预压缩量设置在总压缩量的15%-20%区间，既可以保证回程时从动件始终贴紧凸轮轮廓，不会因为设备转速过快出现从动件跳脱、撞击的问题，也不会因为弹簧预紧力过大加剧凸轮轮廓的磨损。

凸轮部分的轮廓曲线要结合工位的动作需求设计，如果是需要快速顶出、慢速退回的工位，就把升程段的轮廓角度做小，回程段的轮廓角度放大；如果是需要顶出后保持一段时间稳定压持的工位，就在升程结束后设置一段等半径的远休止圆弧，保证从动件在这个区间内位置不发生偏移。凸轮和输入轴之间采用平键连接传递扭矩，轴端加装锁紧螺母防止轴向窜动，避免长期运行后凸轮移位导致动作时序错乱。

从安装尺寸的适配性来看，这套结构的输出端行程完全由凸轮的升程决定，可以根据实际工位的顶出距离更换不同升程的凸轮，不需要改动整体的安装支架和导向结构，备件替换成本极低。导杆的下端可以根据实际使用需求加装不同的执行端头，比如橡胶压头、拨叉、定位销等，适配不同的作业场景。日常维护时只需要定期在导向套和凸轮接触面上涂抹润滑脂，检查弹簧的预紧力是否出现衰减，就可以保证长期稳定运行，不需要复杂的维保操作。

在实际选型应用时，要注意这套结构适合轻载、固定节拍的往复工位，如果是负载超过弹簧承载上限、或者需要随时调整行程的场景，就需要搭配可调位的凸轮结构或者更换弹性系数匹配的弹簧。另外安装时要保证导杆的轴线和凸轮从动件的运动方向完全同轴，避免侧向力导致导向套过早磨损，影响整套机构的运行精度。
