格拉肖夫四连杆运动机构结构设计

在轻工自动化输送、纺织机械引纬机构、包装设备的执行端以及小型农业机具的动作单元里，格拉肖夫四连杆机构是实现定轨迹往复运动、回转运动转换的核心基础构件，很多需要将连续回转输入转化为特定摆角输出、或是实现从动件急回特性的工位，都会优先选用这类经过上百年工程验证的连杆构型，相比凸轮机构它的加工门槛更低、耐冲击负载能力更强，相比齿轮连杆组合机构它的结构更简洁、维护点更少，在中低速、中等负载的动作场景里有着极高的应用性价比。

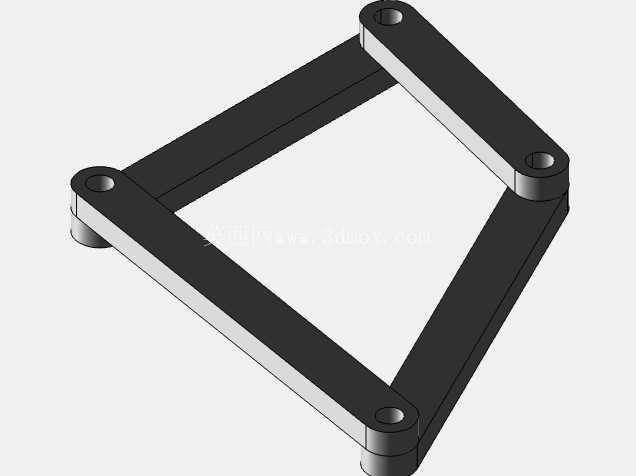

这套格拉肖夫四连杆的设计核心，是严格满足格拉肖夫判定条件：最短杆长度与最长杆长度之和，小于等于其余两杆长度之和，这一判定条件直接决定了机构是否存在能做整周回转的构件，也就是曲柄存在的前提。建模过程中首先要明确机架的固定边界，四个铰接点的孔位同轴度是整个机构能否顺畅运行的关键，每根连杆两端的铰接孔中心距公差需要控制在IT7级以内，避免因为杆长累计误差导致机构卡死、或是运动轨迹偏离设计值。铰接位置采用的是通孔加销轴的装配形式，孔端做了0.5mm的倒角处理，既方便销轴装配导入，也能消除锐边对销轴镀层的刮损，连杆主体采用等截面矩形杆身，截面厚度根据传递扭矩的大小做了匹配，杆身和铰接孔的衔接位置做了圆弧过渡，避免应力集中在长期交变载荷下出现疲劳断裂。

从安装边界来看，这套机构的固定铰接点间距是整个机构安装的基准尺寸，安装时需要保证两个固定铰接点的同轴度误差不超过0.02mm，否则会出现连杆运动过程中的别劲现象，大幅增加铰接位置的磨损速度。机构的运动平面需要和安装基准面保持平行，平面度误差控制在0.1mm以内，避免连杆运动时出现侧向窜动。当选取最短杆作为机架时，机构会演变为双曲柄机构，两个连架杆都可以做整周回转，适合用在需要将等速回转转化为变速回转的场景，比如某些输送机的变速给进单元；当选取最短杆的相邻杆作为机架时，机构就成为最常见的曲柄摇杆机构，最短杆做整周回转，对面的摇杆做固定角度范围内的往复摆动，这也是牛头刨床进给机构、颚式破碎机破碎机构的核心构型；如果选取最短杆的对边杆作为机架，机构就成为双摇杆机构，两个连架杆都只能做摆动，适合用在起重机的变幅机构、车辆的转向机构里，通过连杆的约束保证车轮转向时的纯滚动。

建模时对每根连杆的铰接孔都做了等直径配合设计，销轴和孔的配合选用间隙配合H8/f7，既保证转动时的灵活性，又不会因为间隙过大产生运动冲击。杆身的壁厚根据实际负载做了优化，在保证铰接位置强度的前提下，尽可能减轻杆身自重，降低机构运动过程中的惯性力，尤其是在高速运行的场景下，连杆自重带来的惯性冲击会直接影响机构的运行平稳性和使用寿命。很多工程师在设计这类连杆机构时容易忽略连杆的动平衡，实际上当杆长较长、运行转速较高时，需要对连杆做质量配平，避免运行时产生过大的振动传导到设备机架上。

在实际工程应用里，这套机构的铰接位置需要定期加注润滑脂，销轴表面需要做淬火处理提升表面硬度，硬度达到HRC45-50即可满足大部分中低速场景的耐磨需求，如果是在粉尘较大的工况下使用，还需要在铰接位置加装防尘密封圈，避免粉尘进入配合间隙加剧磨损。这套模型的装配逻辑完全按照实际装配流程搭建，先固定机架杆，再依次装配其余三根连杆，最后穿入销轴完成铰接，装配完成后可以手动转动曲柄检查整个运动行程内是否存在卡滞点，验证杆长参数是否符合格拉肖夫条件的设计预期，通过固定不同的杆作为机架，可以直观演示不同类型四连杆机构的运动特性，也方便设计人员根据实际工位的动作需求快速调整杆长参数，匹配所需的运动轨迹和输出摆角。
