气动控制用二通式阀体结构工程图纸

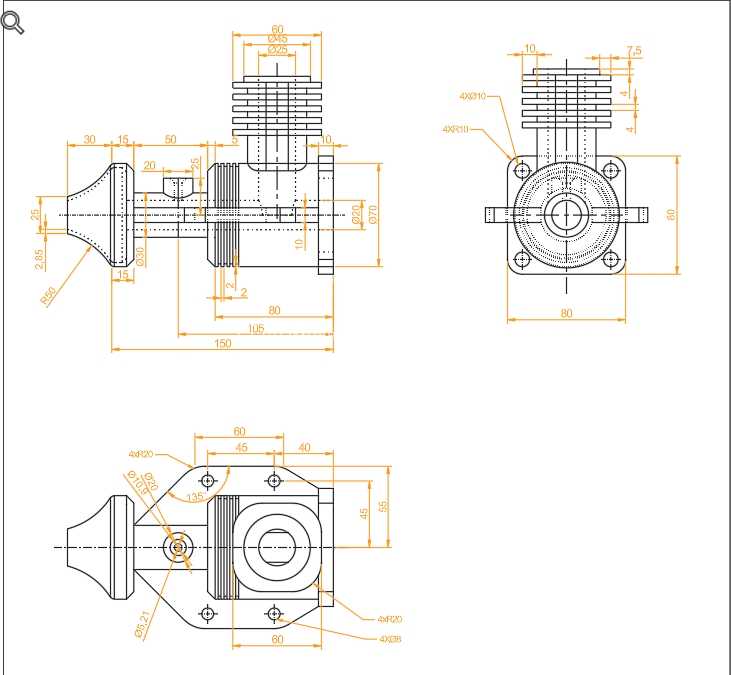

　　这套阀壳二维工程图对应的零件，主要应用在中小通径气动控制系统、低压流体输送管路中，作为阀芯、密封组件的承载壳体，是气动换向阀、节流阀类产品的核心结构件，日常在轻工自动化生产线、小型气动工具、民用低压供气管路里都能见到这类结构的应用。从图纸标注的尺寸来看，零件轴向总长度控制在160mm范围内，中部安装法兰的方形轮廓边长为80mm，法兰上四个安装孔的中心距为60mm，进气端锥面段长度30mm，出气端圆柱段长度50mm，上部散热筋结构总高度48mm，所有安装边界尺寸都预留了标准气动管接头的装配余量，不需要额外加工转接面就能直接匹配常用的快插接头、卡套接头安装。

　　设计思路上优先考虑了压铸工艺的成型可行性，所有转角位置都做了不小于R1.2的铸造圆角，避免压铸充型时出现卷气、冷隔缺陷，上部的散热筋采用等间距2mm的直筋结构，既可以在压缩空气高速流过阀腔时带走阀芯动作产生的摩擦热量，也能在压铸成型时减少局部壁厚差，降低壳体冷却后的变形量。阀体的主腔采用阶梯孔结构，从进气端到出气端依次设置了密封槽安装位、阀芯导向段、弹簧定位台，各段同轴度公差控制在0.05mm以内，保证阀芯往复动作时不会出现卡滞。中部的方形法兰上设置了四个对称的通孔，用于阀体在阀组安装板上的固定，法兰端面加工有0.8mm深度的密封胶圈槽，装配后可以避免管路压力泄漏。

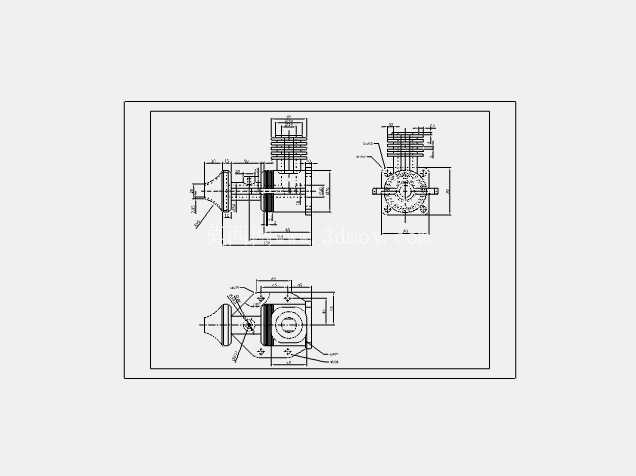

　　进气端的外锥面结构是为了匹配硬管密封连接，锥度采用行业通用的1:10锥度，不需要额外密封件就能实现金属面硬密封，适合有一定振动的安装工况。从结构强度角度看，阀壳主体壁厚均匀控制在3mm，安装孔周边局部加厚到5mm，避免螺栓锁紧时出现壳体开裂，上部散热筋的根部做了R0.8的圆角过渡，减少应力集中，即使在1.0MPa的额定工作压力下，壳体变形量也能控制在0.02mm以内，不会影响内部密封件的压缩量。这套图纸的视图布局完全符合机械制图标准，主视图采用全剖视展示内部腔道结构，左视图展示法兰安装面的孔位分布，俯视图展示上部散热筋的外形轮廓，所有尺寸标注都从工艺基准出发，加工基准与压铸基准保持统一，减少后续机加工的装夹找正时间。

　　在实际生产中，这类阀壳一般采用ADC12铝合金压铸成型，成型后只需要对阀腔内壁、法兰端面、安装孔进行少量机加工就能满足装配要求，生产效率高，成本可控，适合批量配套气动元件生产。需要注意的是，图纸中标注的未注倒角均为C0.5，所有机加工面的粗糙度要求为Ra3.2，非加工面保持压铸原始表面即可，装配前只需要去除压铸飞边、清洗残留脱模剂就能进入后续装配工序。
