工业电动阀门执行器集成驱动结构

在流程工业的管线控制场景里，电动阀门执行器是替代人工完成阀位调节、截断的核心驱动部件，这套三维结构完整还原了集成式电动执行器的内部布局与外部安装接口，可直接用于阀门配套选型的结构校核、产线自动化改造的干涉验证场景。从实际工况适配角度看，这类执行器主要对接球阀、蝶阀等90度回转类工业阀门，也可通过调整输出轴行程适配部分直行程阀组，广泛应用在化工流体输送、市政给排水、暖通空调管网、油气长输管线的阀位控制环节，能够将电控系统的指令信号转化为阀杆的精准回转动作，无需人工现场操作即可完成远程通断、开度调节，满足高危工况、高空布设阀组、大规模管网集群的自动化控制需求。

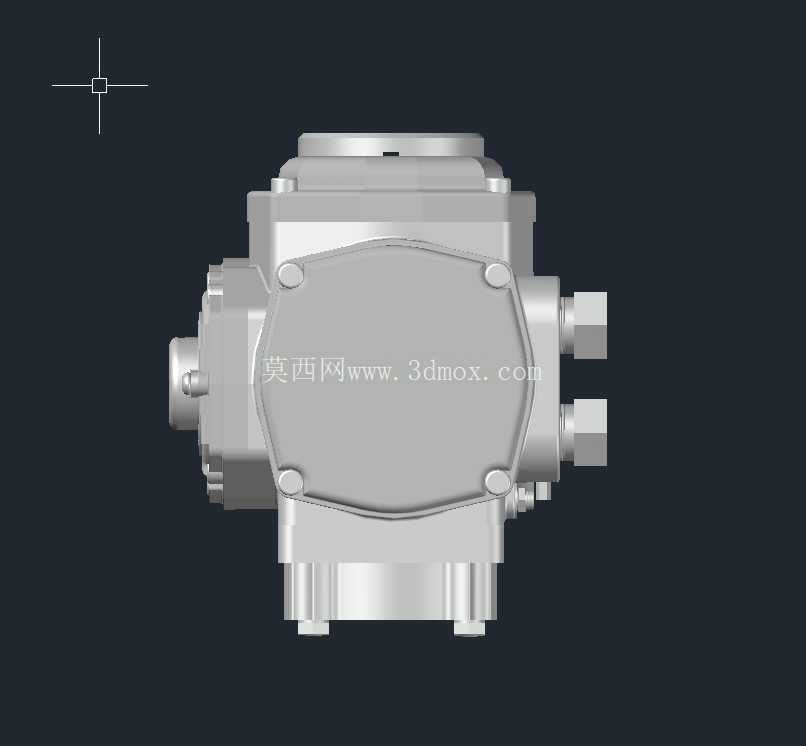

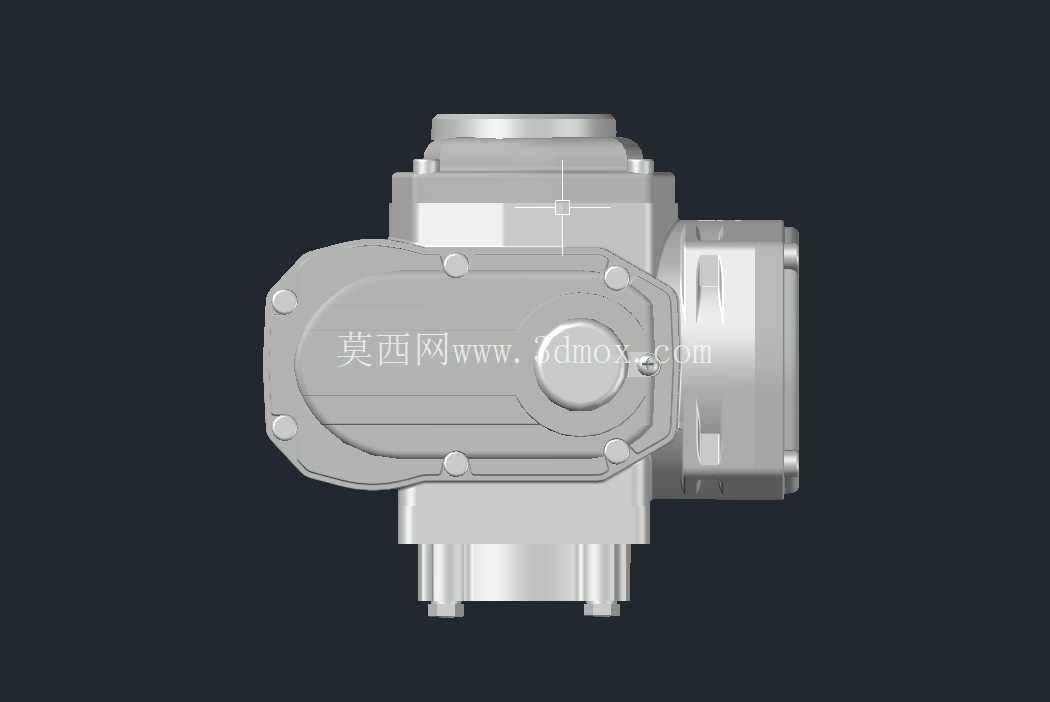

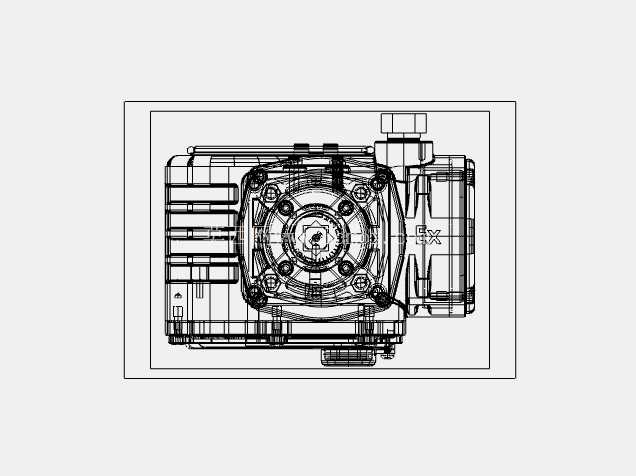

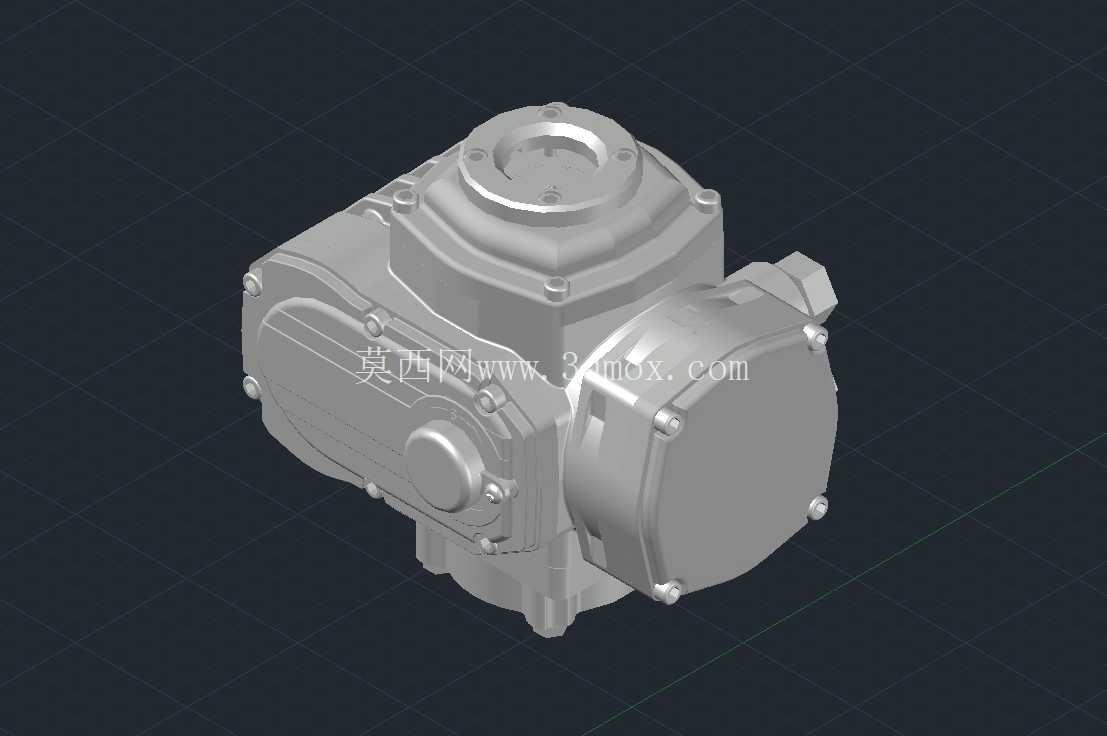

整套结构采用紧凑式集成壳体设计，将驱动电机、减速齿轮组、行程限位组件、输出连接接口全部整合在密封防护壳体内，没有外露的传动部件，能够适配户外、多粉尘、轻度腐蚀的工业安装环境，壳体的拼接面均预留了密封槽位，装配时加装密封胶条即可达到常规工业场景的防护等级要求。设计过程中优先考虑了安装维护的便捷性，顶部的阀杆连接接口采用标准法兰式对接结构，安装时无需拆解执行器内部组件，直接将输出轴套与阀杆顶端对位后锁紧连接螺栓即可完成装配，侧面预留的电气接线腔采用独立隔腔设计，接线作业时不会触碰内部传动部件，降低现场安装的操作难度。

从传动路径设计来看，动力从内置的驱动电机输出后，先经过一级直齿轮减速，再通过行星齿轮组完成二级减速放大扭矩，最终将动力传递到顶部的输出轴套，整套减速结构全部布设在壳体中部的腔体内，齿轮啮合的间隙通过轴承端盖的调整垫片即可完成校准，不需要额外增设复杂的间隙补偿机构，兼顾了传动效率与装配便利性。输出轴套的内孔采用带键槽的标准尺寸设计，能够适配多数常规工业阀门的阀杆尺寸，若遇到非标准阀杆，仅需更换对应内孔尺寸的输出轴套即可完成适配，不需要改动整个执行器的主体结构，大幅降低了非标适配的改造成本。

外形尺寸方面，整套执行器的主体轮廓采用近似方形的圆角过渡设计，最大外廓尺寸控制在适配DN50-DN200通径阀门的配套范围内，安装时的侧向突出结构仅为电气接线盒部分，不会占用过多的管线周边安装空间，底部的安装支座预留了与阀门支架对接的螺栓孔位，孔位间距符合通用阀门执行器的安装标准，可直接替换同扭矩等级的老旧执行器，不需要重新加工阀门的连接支架。壳体外部的固定螺栓采用内六角圆柱头结构，螺栓头全部沉在壳体的沉孔内，不会因为外部磕碰导致螺栓头变形无法拆卸，壳体表面预留的散热筋结构沿着电机布设方向排布，能够在执行器连续调节动作时将电机产生的热量快速导出，避免长时间运行出现电机过热保护的问题。

在功能特性设计上，这套结构充分考虑了工业现场的实际使用需求，输出端可配套加装行程限位块，能够精准设定阀门的全开、全关位置，避免阀杆过转导致阀门密封面损坏，齿轮箱内的润滑脂储槽能够保证长期运行时齿轮啮合面的润滑效果，减少日常维护的频次。密封外壳的防护设计能够阻挡现场的喷淋水、粉尘进入内部传动腔，即使在户外露天安装的场景下，也能避免内部组件出现锈蚀、卡涩的问题。对于三维建模从业者而言，这套结构的壳体分型面、齿轮传动配合、安装接口的尺寸标注逻辑，都可以作为集成式工业驱动部件设计的参考样本，能够帮助设计人员理解紧凑式机电一体化产品的布局思路，掌握工业防护类产品的密封结构设计要点，在进行同类阀门驱动产品设计时，可直接参考其安装边界尺寸、传动路径布局，减少重复设计的工作量，同时也能帮助设备选型人员直观了解执行器的外部结构，提前预判安装过程中可能出现的管线干涉、安装空间不足等问题。
