黄铜内螺纹旋启式止回阀结构设计

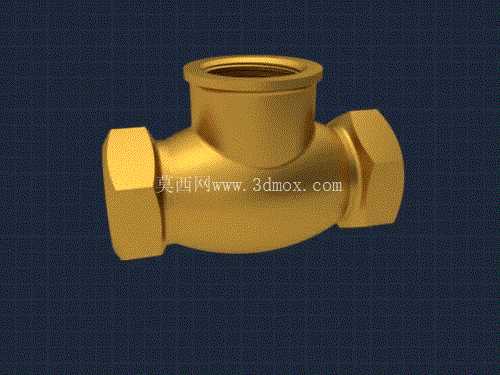

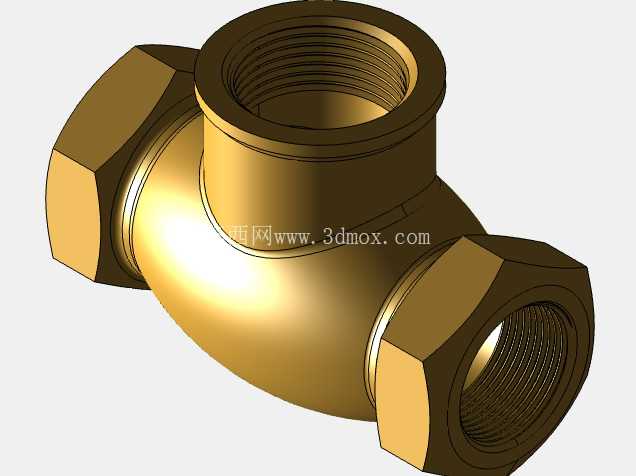

　　这款黄铜材质的内螺纹止回阀，主要应用在民用给排水、小型暖通空调管路、低压气动输送系统的支路管段中，核心作用是控制管路内介质单向流动，避免介质倒流引发的水表空转、泵叶轮反转、管路介质串混等实际工程问题。在日常的家装水路改造、小型设备冷却循环回路、空压机分支气路布设场景里，这类小通径黄铜止回阀的安装占比很高，相比铸铁或不锈钢材质的同规格阀门，黄铜的切削加工性能更好，铸造成型的阀体致密度更容易控制，且在常规水介质环境下的抗锈蚀表现足以满足民用及小型工业场景的使用寿命要求。从结构设计逻辑来看，阀体采用一体式压铸成型后再做机加工的工艺路线，主体流道为平滑的弧形过渡结构，没有突兀的直角转角，能够尽可能降低介质流经时的局部阻力损失，减少流道内的湍流扰动，降低长期运行过程中介质对阀体内壁的冲蚀速率。阀体两端的连接结构为内螺纹设计，加工时严格遵循管螺纹的公差标准，螺纹牙型的角度、螺距、有效啮合长度都经过校核，安装时配合生料带或密封胶即可实现可靠的端面密封，不需要额外加装法兰或焊接工序，非常适合现场空间有限、不便于动火作业的管路改造场景。

　　顶部的阀盖采用同材质黄铜加工，与阀体之间通过螺纹旋合连接，配合密封垫片实现阀腔的静密封，后期如果需要清理阀腔内部的杂质、更换内部的密封阀瓣，不需要将整个阀体从管路上切割拆除，只需要拧开顶部阀盖即可完成维护操作，大幅降低了后期运维的工作量。从安装边界尺寸来看，这款阀门的两端螺纹同轴度控制在0.1mm以内，安装时不需要额外调整管路的同轴度，两端六角结构的尺寸设计符合常规管钳的咬合尺寸要求，现场安装时可以直接用普通活动扳手或管钳完成紧固操作，不需要定制专用工装。阀门的整体长度、中心高度都符合小通径止回阀的通用安装尺寸规范，能够直接替换同通径的老旧铜质止回阀，不需要对现有管路进行切割改道。

　　内部的阀瓣采用旋启式结构，依靠介质自身的压力实现开启，当介质正向流动时，压力推动阀瓣绕转轴抬起，介质可以顺畅通过流道；当介质出现倒流趋势时，阀瓣在自身重力和倒流介质的压力作用下快速回落，密封面紧密贴合，切断介质的反向通路。设计时特意调整了阀瓣的配重比例，保证正向开启的压力损失控制在极小范围内，即使是低压管路系统也能正常导通，同时回落的响应速度足够快，不会出现明显的倒流冲击。阀体的外表面没有多余的凸起结构，整体轮廓流畅，压铸成型后经过简单的抛光处理即可达到外观要求，不需要额外做喷涂或镀层处理，黄铜本身的金属质感也能满足明装管路的外观要求。

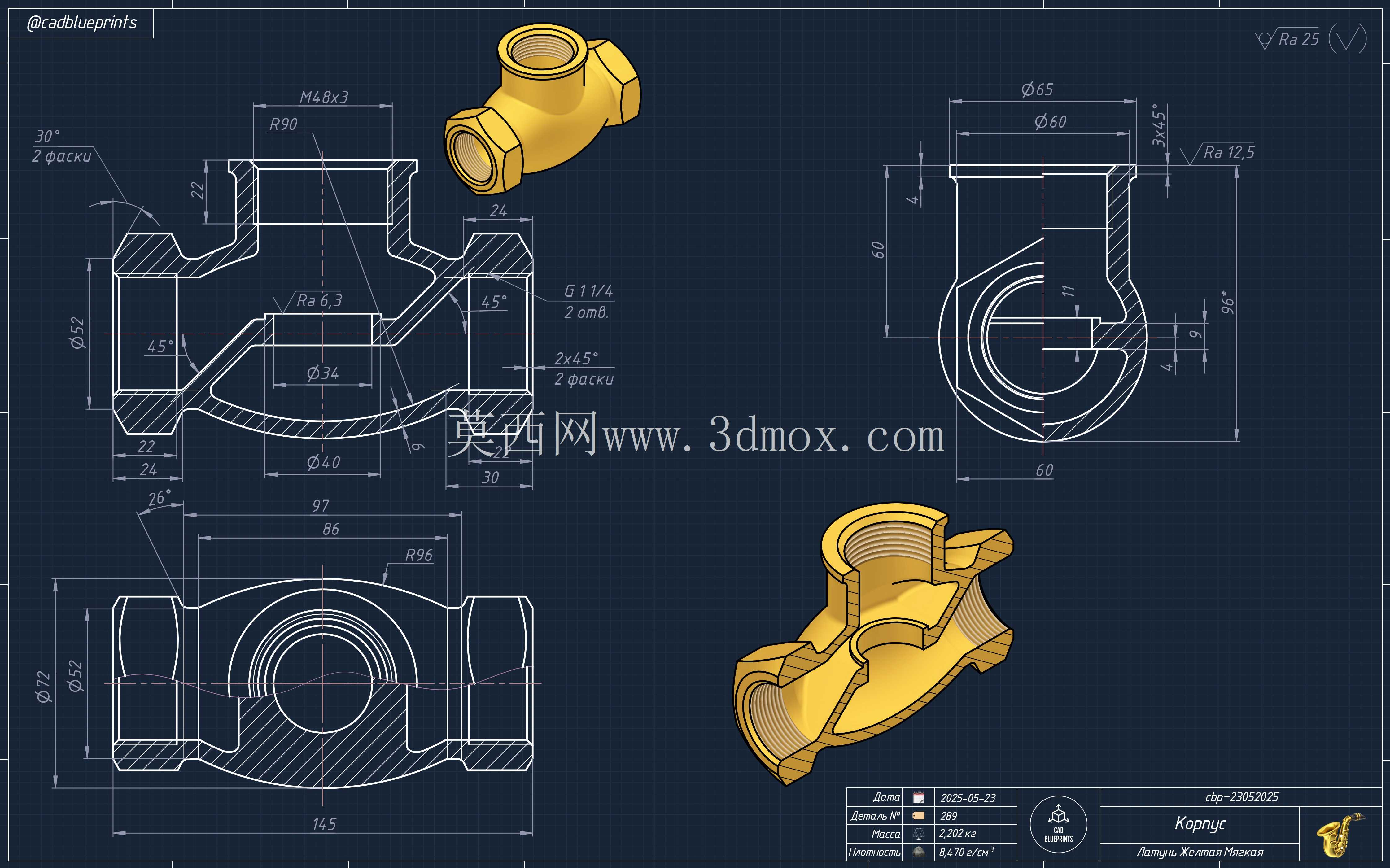

　　在建模过程中，需要重点关注几个关键尺寸的配合：首先是阀盖与阀体连接的螺纹配合公差，过松容易出现密封泄漏，过紧则会导致装配困难，甚至在温度变化时因为热胀冷缩出现螺纹咬死的问题；其次是内部阀瓣转轴的安装孔同轴度，一旦同轴度偏差过大，会导致阀瓣开关卡涩，无法正常实现止回功能；另外两端内螺纹的端面与流道轴线的垂直度也需要严格控制，否则安装时会出现螺纹偏斜，导致密封失效。这类小通径铜阀在实际选型时，需要匹配管路的公称通径，同时确认管路的工作压力和工作温度是否在阀门的允许范围内，黄铜材质的止回阀通常适用于公称压力1.6MPa以下、工作温度低于120℃的水、气、非腐蚀性油类介质场景，不适用于强酸强碱、高温蒸汽等特殊介质管路。在三维建模过程中，还需要考虑压铸工艺的拔模角度，阀体的外表面和内部流道的非加工面都要预留合理的拔模斜度，避免压铸脱模时出现拉伤阀体的问题，同时阀体的壁厚要保持均匀，避免出现局部壁厚差过大导致压铸时产生缩孔、砂眼等铸造缺陷，影响阀体的承压能力。
