基础机械构件练习用二维工程图素材

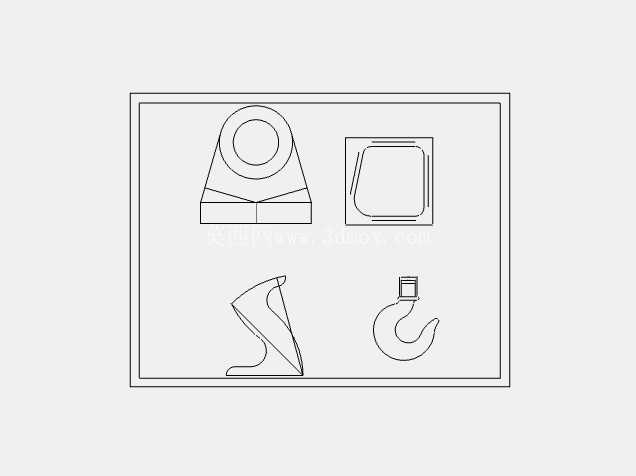

　　方形封盖属于箱体类零件的端盖组件，四周的圆角过渡结构可减少装配时的磕碰划伤，内侧的止口结构与箱体端面采用间隙配合，安装时需配合密封垫片实现箱体内部的防尘、防漏油效果，这类零件广泛应用于减速机、齿轮箱、液压阀组的端面密封场景，设计时需注意止口深度与箱体端面的沉台尺寸匹配，避免出现装配后间隙过大或压合过紧导致端盖变形的问题。曲面导流件属于流体通道内的导向结构，其不规则曲面是根据流体仿真结果优化得出，可减少介质流经通道时的紊流产生，降低流阻损耗，这类零件常见于通风管道、水泵流道、除尘设备的风道内部，建模时需保证曲面的光顺度，避免出现折线、棱角导致的流体噪音与阻力增大，其安装边的定位孔需与风道侧壁的安装位精准对齐，保证导流面与流体流向的夹角符合设计要求。这套工程图素材涵盖了四类典型机械基础构件的二维表达，分别对应带孔支撑座、方形封盖、曲面导流件、起重吊钩四类常见工业零件，可作为三维建模逆向练习、二维识图训练、结构设计入门的参考素材。从实际应用场景来看，带孔支撑座多用于传动系统中轴承、转轴的安装定位，其梯形加强筋结构可在承受径向载荷时分散应力，避免安装面出现应力集中断裂，顶部的同轴通孔需与轴承外圈采用过渡配合，底部的安装平面需保证平面度公差在0.05mm以内，才能确保转轴运转时的同轴度要求，这类零件常见于输送设备、小型机床的动力输入端支撑结构。

　　起重吊钩是起重作业中的核心承载零件，其钩头的圆弧曲率是根据额定起重量对应的钢丝绳直径设计，钩身的截面采用渐变的椭圆形结构，可在承受重物拉力时将应力均匀分布到整个钩身，避免局部应力过载导致断裂，钩头顶部的定位台用于与吊钩横梁、滑轮组配合安装，设计时需严格控制钩口的开口尺寸与防脱装置的安装位匹配，防止作业过程中钢丝绳滑脱引发安全事故。从设计思路来看，这套图纸采用第一角投影的表达方法，每个零件的视图选择都遵循最少视图完整表达结构的原则，支撑座采用主视图表达外形与加强筋结构，省略俯视图避免重复表达；方形封盖采用单个主视图即可完整表达内外轮廓与圆角结构；曲面导流件通过主视图结合轮廓线表达曲面走向，适合作为曲面建模的练习参考；吊钩采用单个视图表达整体外形与关键截面位置，建模时可通过扫掠、放样命令完成钩身的曲面构建。

　　在实际建模练习过程中，可先根据图纸的轮廓线绘制二维草图，梳理每个零件的设计基准：支撑座以底部安装面为高度基准，以通孔轴线为径向基准；方形封盖以中心对称线为定位基准；曲面导流件以安装边平面为基准，逐段构建曲面轮廓；吊钩以顶部定位台的端面为安装基准，沿钩身的曲率路径扫掠出实体。需要注意的是，这类基础练习图纸未标注公差与表面粗糙度要求，实际生产应用时需根据零件的使用场景补充对应的形位公差、尺寸公差与热处理要求，比如吊钩作为承载零件需要采用锻造工艺加工后进行调质处理，支撑座的安装面需要铣削加工保证平面度，封盖的止口面需要车削加工保证配合精度。

　　对于三维建模从业者来说，这类基础构件的练习可帮助掌握草图约束、特征建模、曲面构建的基础操作，理解不同零件的结构设计逻辑与实际安装需求，避免建模过程中出现结构不符合实际装配要求、工艺无法实现的问题。在识图训练过程中，可通过视图的轮廓线反推零件的三维结构，想象零件在设备中的安装位置与受力情况，理解每个结构设计的实际作用，比如支撑座的加强筋为什么采用梯形结构而不是三角形，吊钩的截面为什么采用椭圆形而不是圆形，封盖的圆角半径为什么取特定数值，这些细节都是结合实际使用场景中的应力分布、加工工艺、装配需求综合确定的，并非随意绘制。
